| 有些EPROM芯片，如W27C512或W27C512，虽然是以27打头的，但是这些芯片上面，没有普通EPROM芯片的擦除窗口。这类芯片，称为电擦除的EPROM芯片。这类芯片的编程操作比较麻烦，并且要调整电压跳线，操作具有一定的危险性！ | |
| 1、WinBond 电擦除芯片 | |
| 多功能编程器支持的芯片型号有： (W27E512，W27E010，W27C010，W27C020，W27C040) | |
| 具体操作方法：在选择了正确的芯片型号后 | |

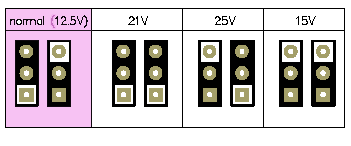

| 1、编程电压VPP跳15V | |
| 编程电压要调整编程器右边的两个跳线（JP3、JP4），两个跳线都跳在下面的位置上，此时得到的VPP电压是15V！ | |
|
|
| 2、短接JP1的PIN4和PIN5，如下图红色所示： | |
| 3、对芯片进行“删除”操作。 4、将1，2步进行的修改复原，即恢复VPP电压为12．5V，右图中红色位置指示的跳线拔掉。 5、对芯片进行“查空”操作。 6、如果查空操作检查芯片中的内容没有被完全删除，再重复1、2两步的操作。 7、如果芯片已正确擦除，按“编程”按钮对芯片进行编程操作。 |
|
| 对于本网站出售的电擦除芯片，已经不需要调节I6和J7电压跳线，直接使用编程器默认的12．5V编程电压，也可以完成对W27E512和W27C512的擦除。即按照上面的操作，调节电压的部分省略，直接按上图中，在擦除的时候加一个跳线，编程时，按跳线取下即可！ | |
| 2、SST 电擦除芯片 | |
| 多功能编程器支持的SST芯片型号有： (27SF256、512、010、020、040；(37VF512、010、020、040) | |
| 具体操作方法： | |
| 1、JP3和JP4保持默认位置不变，即编程电压VPP保持12．5V不变。 | |
| 2、短接JP1的PIN4和PIN5，如上图红色所示： 3、对芯片进行“删除”操作。 4、将第2步进行的操作复原，即上图中红色位置指示的跳线拔掉。 5、对芯片进行“查空”操作。 6、如果查空操作检查芯片中的内容没有被完全删除，再重复第2步的操作。 7、如果芯片已正确擦除，按“编程”按钮对芯片进行编程操作。 |
|
| 3、MX26C4000电擦除芯片 | |
| 具体操作方法： | |
| 1、JP3和JP4保持默认位置不变，即编程电压VPP保持12．5V不变。 | |
| 2、短接JP1的PIN4和PIN5，如上图红色所示： 3、对芯片进行“删除”操作。 4、将第2步进行的操作复原，即上图中红色位置指示的跳线拔掉。 5、对芯片进行“查空”操作。 6、如果查空操作检查芯片中的内容没有被完全删除，再重复第2步的操作。 7、如果芯片已正确擦除，按“编程”按钮对芯片进行编程操作。 |
|
