多功能编程器程序的跳线设置

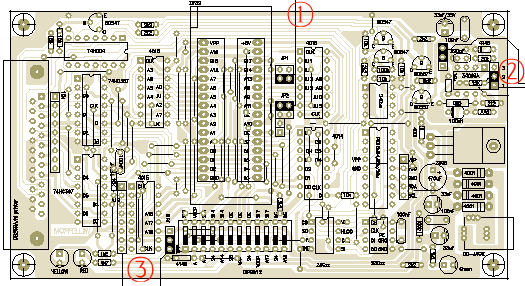

在多功能编程器上,共有三组跳线,用来设置不同类型的芯片,共具体说明如下:


    图中的红色箭头,表示编程器放置的方向,DIP拔动开关的设置就是以此方向为基准的;在编程器上放置芯片时,芯片的缺口也与此方向相同。

  第一组跳线:用来设置2732、2716、2816、I28F001、AT29C256几个特殊芯片的。


  第二组跳线:用来设置27系列芯片的编程电压。注意,此跳线的默认值是输出12.5V的编程电压,此电压28系列及FWH等芯片也会用到,但只是用到12.5V电压,如果设成其它的高电压,会对芯片及编程器造成不可估量的后果!


  第三组跳线:只是针对4M或8M芯片的。


  注意:
  1、以上跳线只是针对特殊型号的芯片的,这类芯片,平时使用比较少。
  2、以上跳线的改动,具体看程序运行时的提示,不要随意改动。
  3、以上跳线改动后,当写完该类型的芯片后,要把跳线设到默认值上。
  4、选择好芯片后,程序给出的提示,只是要改动的跳线,其它的跳线,一律在默认值的位置。

此时,其它的跳线,一律处于默认值的位置

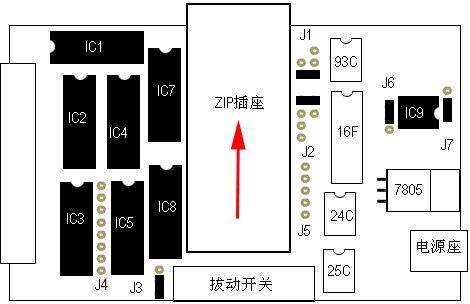

  旧版多功能编程器上跳线的具体说明如下:点击图片看大图
