MCS51/AVR适配器支持的芯片：
Atmel AT89Cxx (MCS-51) Adapter 32pin to MCS-51
Atmel Auto Select : AT89C51/52/55 , AT89LV51/52/55
AT89S8252 (8K+2K) AT89S53 , AT89LS8252 , AT89LS53
AT89C1051, AT89C2051, AT89C4051 (20pin) , AT89C51RC (32KB)
AT89C55WD, (6.2V) SST89C54/58 , SI89C52
Intel Auto Select : i87C51, i87C51FA , i87C51FB
i8xC51 i8xC52 , i8xC54 , i8xC58 (tWP = 100uS*25 Pulse)

Atmel AVR 8-bit RISC AT90Sxxx (Parallel programming) Adapter 32pin to MCS-51
(read,write,erase,verify,checkempty,Lockbits ,Fusebits) [Flash memory/EEPROM]
AT90S1200 , AT90S2313 , 90S2333 , 90S4433 , 90S4414 , 90S8515
90S4434 , 90S8535 Reference AT90S2313 pin

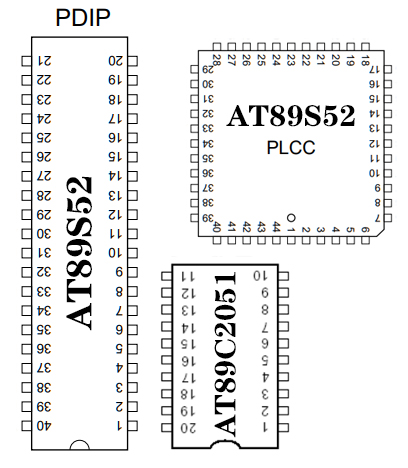

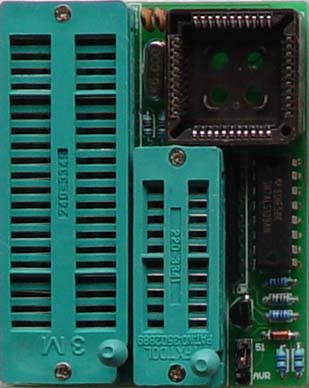

MCS51/AVR适配器结构图

MCS51/AVR适配器介绍及使用方法：

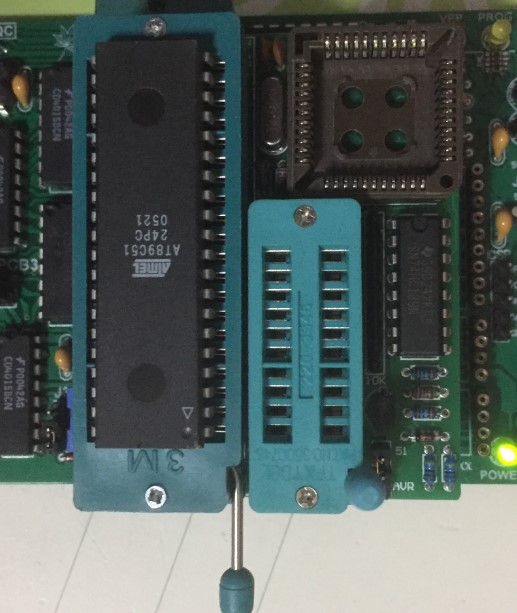

使用时，不同的芯片需插入适配器上不同的ZIF插座，40脚的芯片需插入左边的ZIF插座，20脚的芯片需插入右边的ZIF插座。插入要注意芯片的方向，正确的方向是芯片上的缺口标记朝下。注意：适配器上的跳线是为以后支持的芯片设置的，对于编程目前支持的芯片，跳线位置不能更改。
适配器插在编程器的32脚的插座中。并且要注意适配器的方向，正确的方向是适配器的缺口方向同编程器ZIP插座的缺口方向相对应。

编程软件的使用：
1.选择芯片：选择芯片的方法有两种： (1).直接使用选择芯片的菜单，在菜单上选择“MCS-51”菜单项，在该项下选择具体的芯片型号。 (2).使用“MCS-51”菜单项下的“自动选择芯片型号”。使用该功能需要先根据上面的芯片位置图把待编程的芯片插入适配器，并且把适配器插在编程器上，并且根据89Cxx的DIP开关设置方法设置好DIP开关。，DIP开关的位置如下图。然后使用本功能，软件会读取芯片的签名，自动识别芯片的型号。 “自动选择芯片型号”还可以用于未知具体型号的51芯片的型号检测。
注意事项：
1.一定首先要确定是51系列芯片。 2.DIP开关状态位置不可拨错。

2.DIP开关的设置选择完型号后，在芯片设置里查看“DIP开关”设置方法，并设置好DIP开关。

3.编程操作读取、擦除和编程操作同其它芯片的操作方法。
对于配置位位的编程方法(芯片加密)：
(1).在编程前，选择好需要编程的锁定位(LockBit)，编程时会将锁定位一并写入芯片。
(2).在编程前，不选择锁定位，编程完成后，再选择锁定位，然后用菜单:“命令”->“编程配置位” 或者工具栏的快捷图标写入锁定位。锁定位的各功能如下： No LockBit：不加密 LockBit1：禁止MOVC指令，并且禁止再次编程。 LockBit1+2：包含上一项功能，并且禁止校验（不允许读取FLASH）。 LockBit1+2+3：包含上一项功能，并且禁止外部程序存储器。

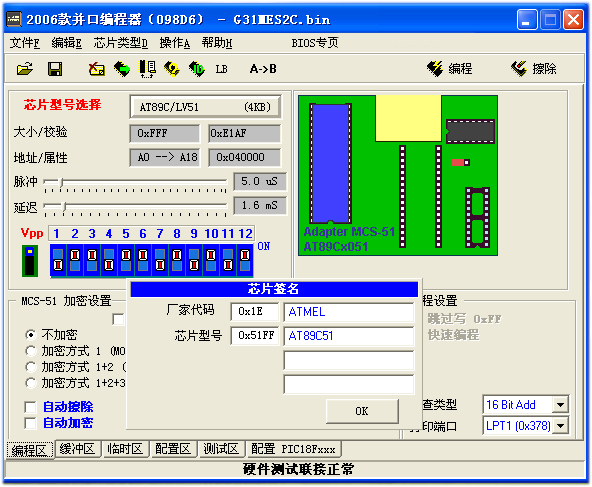

4.显示芯片签名本功能读取芯片的签名，并显示出来。并且能够根据芯片签名显示是某个公司的某种芯片。

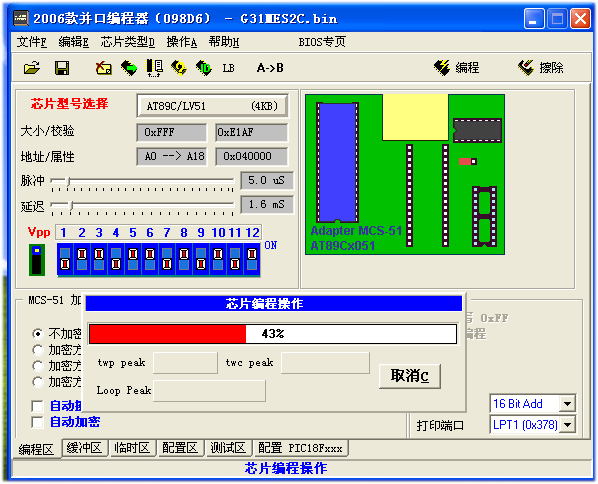

打开要写入芯片中的数据，点击工具栏上的编程按钮，开始把数据写入到芯片中：

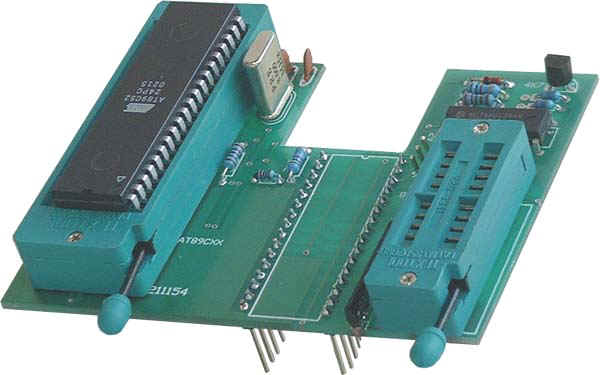

老版的MCS51/AVR适配器
