PLCC32适配器及使用

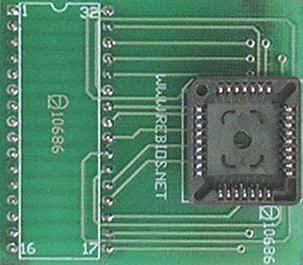

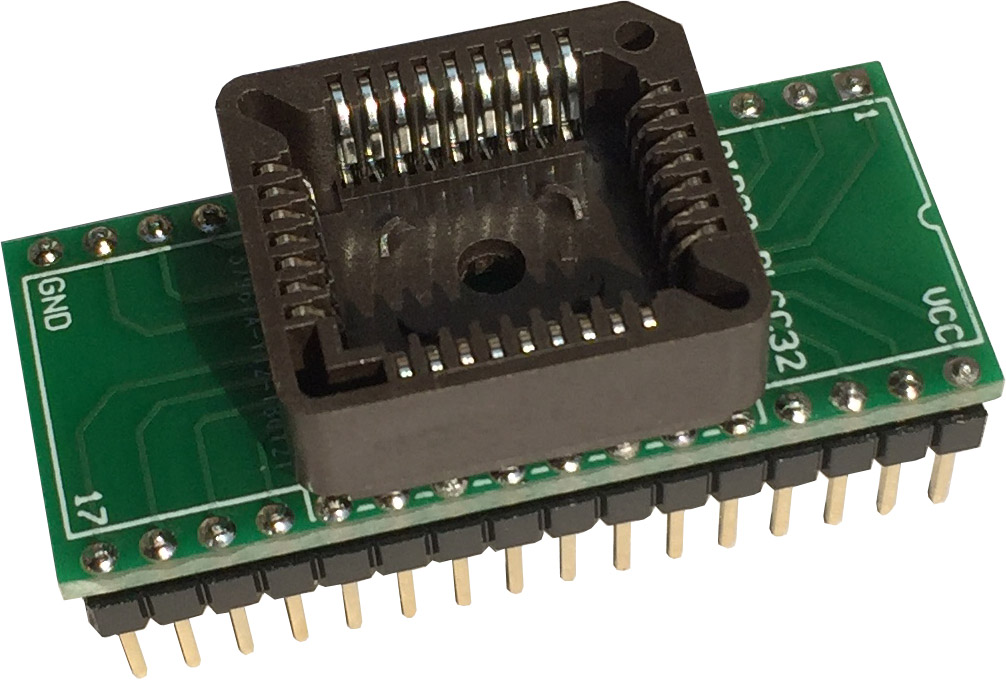

一、PLCC32适配器介绍及使用方法
  本适配器主要用于将PLCC封装的32脚存储器(bios)芯片的引脚转换为DIP双列直插方式

支持的芯片
  多功能编程器支持的EPROM、电擦除EPROM、EEPROM、FLASH ROM(27,28,29,39,49)系列存储芯片的PLCC封装的32脚存储器芯片。但工作电压为3.3V2.9V的PLCC封装的芯片除外。


二、使用方法

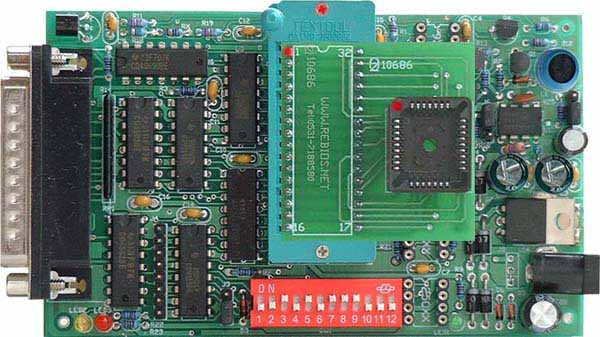

  首先在适配器上插入PLCC32封装的存储器芯片,注意芯片的斜角应和PLCC32管座的斜角对应。然后把适配器插入多功能编程器的ZIP32编程插座。并且要注意适配器的方向,正确的方向应该是适配器上的缺口方向同ZIP32上的红色圆点指示的缺口方向相同。


三、软件操作
  与同型号DIP双列直插芯片操作方法相同。
