FWH／LPC适配器及使用


一、FWH／LPC适配器介绍及使用方法：
本适配器主要用于将PLCC封装的32脚FWH／LPC存储器芯片的引脚转换为DIP双列直插方式。

支持的芯片：
FWH／LPC芯片，广泛使用在INTEL 810、815、845芯片组的主板上，这类芯片有：

Firmware Hub
FWH：82802AB, 82802AC
FWH：AT49LW040, AT49LW080
FWH：SST49LF002A, SST49LF003A, SST49LF004A, SST49LF008A
FWH：W49V002F，W49V002FA
FWH：M50SF040，M50SF020
FWH:W39V020F，W39V020FA，W39V020FAP
FWH：W39V040F，W39V040FA，W39V040FAP

LPC flash
LPC：SST49LF020, SST49LF040
LPC：W49V002A，W49V002AP
LPC:W39V020A，W39V020AP
LPC：W39V040A，W39V040AP

以上都是主板广泛使用的芯片。因驱动程序更新较快，以上型号不能全部包括，我们会及时把支持的芯片型号都加入到驱动程序中，请大家及时下载最新的驱动程序。

小技巧：什么主板使用FWH/LPC类型的芯片？
FWH类型的芯片，广泛使用在Intel芯片组的主板中，但并不是所有Intel芯片组的主板都采用。从Intel 810芯片组开始，Intel开始研制自己的芯片组，他们的芯片组采用了一种Firmware Hub技术，与之相对应，采用的是FWH类型的BIOS芯片，一直到目前最新的9XX系列主板，采用的都是这种技术，当然也必须用这种类型的BIOS芯片了。

总结：采用Intel 810、815、845、865、875、9XX等芯片组的主板，使用FWH类型的BIOS芯片！

LPC类型的芯片，则是NeForce芯片组上采用的专利技术，采用这种芯片组的主板，使用LPC类型的BIOS芯片！目前,有些AMD芯片组的主板,也采用此类型的芯片。

多功能编程器，支持目前主板上的FWH/LPC芯片，也就是说，目前所有主板的BIOS芯片，包括最新推出的主板，其上面的BIOS芯片，使用多功能编程器都能正常读写、刷新编程。

二、使用方法：

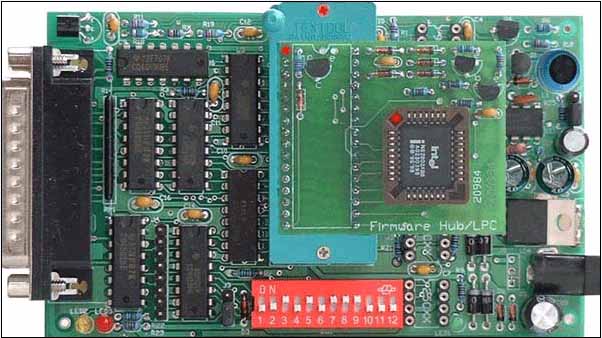

首先在适配器上插入PLCC封装的FWH或LPC芯片，注意芯片的斜角应和PLCC管座的斜角对应。然后把适配器插入多功能编程器的ZIP32编程插座。并且要注意适配器的方向，正确的方向应该是适配器上的缺口方向同ZIP32上的红色圆点指示的缺口方向相同。


三、软件操作：
同其它芯片的软件操作。
注意：
1、本适配器，只能用在本站制作的多功能编程器上，不能用在其它编程器上。
2、本适配器，只能用来对上述型号的FWH或LPC芯片进行编程，不能对普通的PLCC封装的芯片编程，否则会造成芯片损坏！
