多功能编程器的测试功能

  点击程序画面最下方的“test H/W”按钮,进入编程器的测试功能。

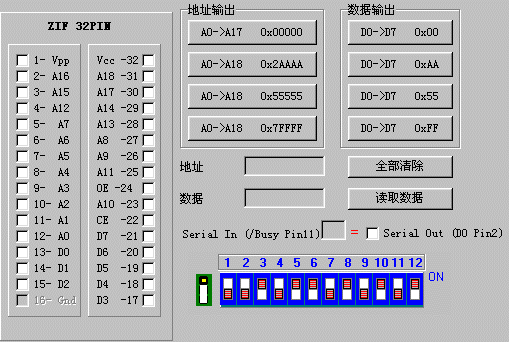

  出现的画面如下:


  使用方法如下:


1、检测之前,需要安装图示调整好DIP开关,跳线设置为默认方式。

2、测试地址:点击相应的按钮将输出对应的地址,然后可以在编程器的ZIF32插座上用万用表检测输出的地 址信号。也可以直接在地址的输入框中输入需要测试地址数据,范围为:0--7FFFFH A0-12脚、A1-11脚、A2-12脚、A3-9脚、A4-8脚、A5-7脚、A6-6脚、A7-5脚、 A8-27脚、A9-26脚、A10-23脚、A11-25脚、A12-4脚、A13-28脚、A14-29脚、 A15-3脚、A16-2脚、A17-30脚

3、测试数据:点击相应的按钮将输出对应的数据,然后可以在编程器的ZIF32插座上用万用表检测输出的数据信号。也可以直接在数据的输入框中输入需要测试数据,范围为:0--FFH; D0-13脚、D1-14脚、D2-15脚、D3-17脚、D4-18脚、D5-19脚、D6-20脚、D7-21脚

4、测试控制信号:点击相应的单选框,将数据相应的控制信号。然后可以在编程器的ZIF32插座上检测输出的信号。
  电源:测量第16脚(地)和第32脚直接的电压,正确的值为5.6V左右。
  编程电压:测量第16脚(地)和第1脚直接的电压,正确的值为正确的编程电压(12.5V,14V, 21V,25V)。
  WE:测量第16脚(地)和第31脚直接的电压,正确的值为3.5V左右。
  OE:测量第16脚(地)和第24脚直接的电压,正确的值为5V左右。

5、测试编程电压:首先打开编程电压,然后点击相应的按钮将输出对应的编程电压,然后测量第16脚(地)和 第1脚直接的电压。“VPP->A9”控制A9是否同编程电压。

6、Clear ALL( 全部关闭):关闭全部的控制信号,地址和数据输出为0。
