M27C801 EPROM芯片烧写实例


  M27C801是ST公司生产的EPROM芯片,芯片上面带玻璃窗口,烧写前,需要用紫外线擦除后,才能再次写入数据。下面以27C801为例 ,介绍一下用PCB5编程器,烧写EPROM芯片的过程。

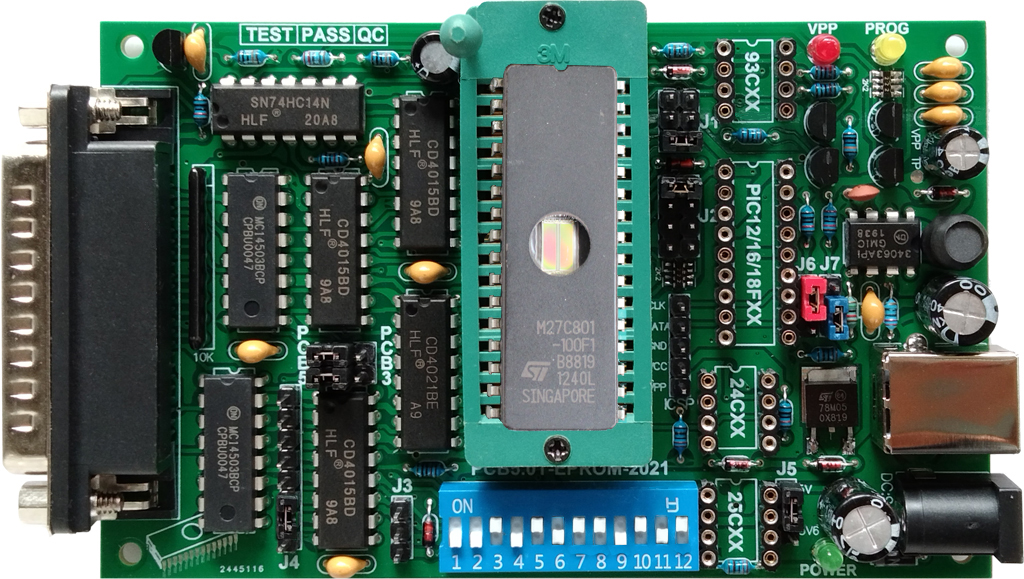

1、把芯片放在编程器双列锁紧座中:


  芯片放时间较长,管脚有可能有氧化导致接触不良,将芯片放入双列锁紧座中,轻压锁紧座把手(不要压到底),把芯片轻轻左右移动摩擦,去除管脚上的氧化物,保证芯片管脚与编程器锁紧座接触良好。

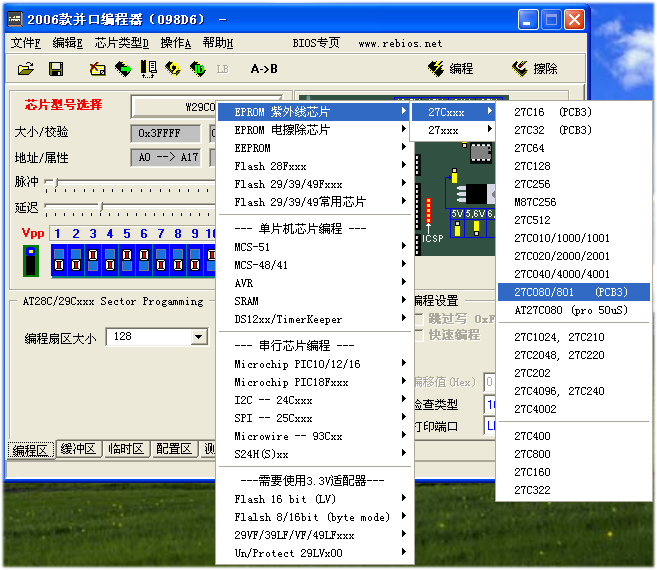

2、选择型号:打开编程器驱动程序,从程序的芯片类型-EPROM紫外线芯片-27Cxxx中,找到要烧写的27C801芯片的型号。

3、设置拨码开关及跳线

  M27C801芯片,其编程电压是12.5V,因此,编程器上面,VPP编程电压跳线,默认值即可,不需要调节。

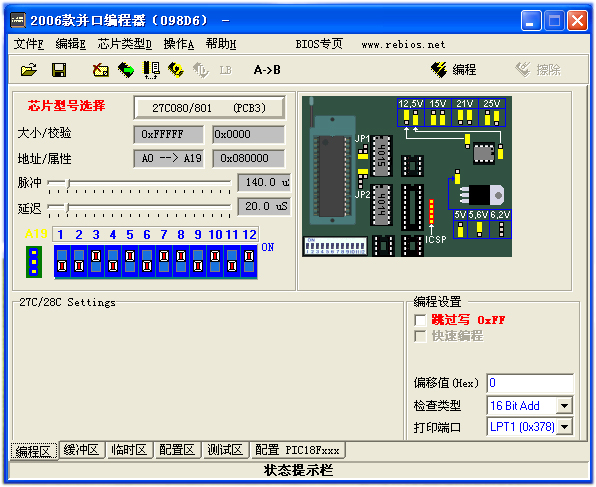

拨码开关,按程序的提示,按下图进行调节:

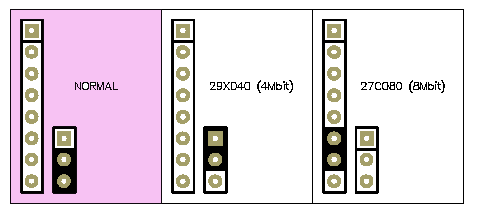

  注意,因为是8M的芯片,J3的跳线要拨下来,把跳线插在J4扩展跳线上。注意看下图,8M芯片与4M及以下的芯片,跳线位置不同。

4、读取芯片数据

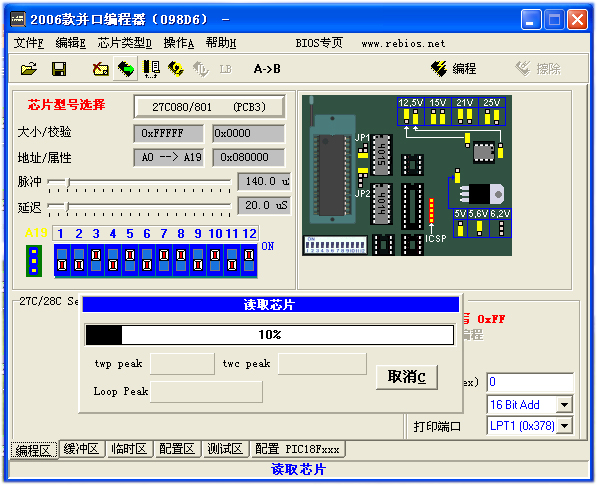

  如果是源芯片,则需要把芯片中的数据读出来,保存:

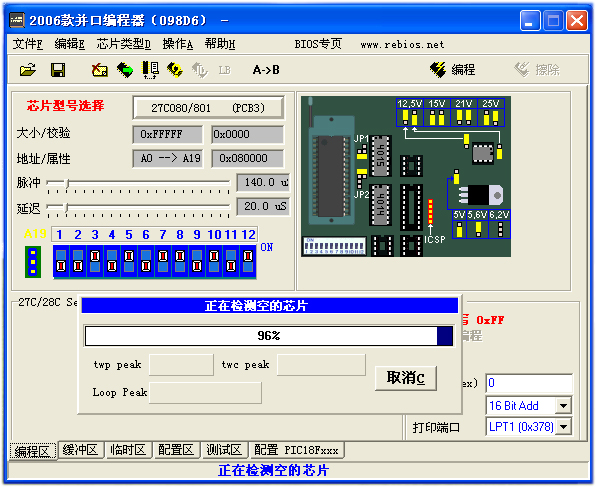

5、查空芯片。如果是复制芯片,源芯片数据读出后,需要写入的芯片,首先要保证芯片是空的

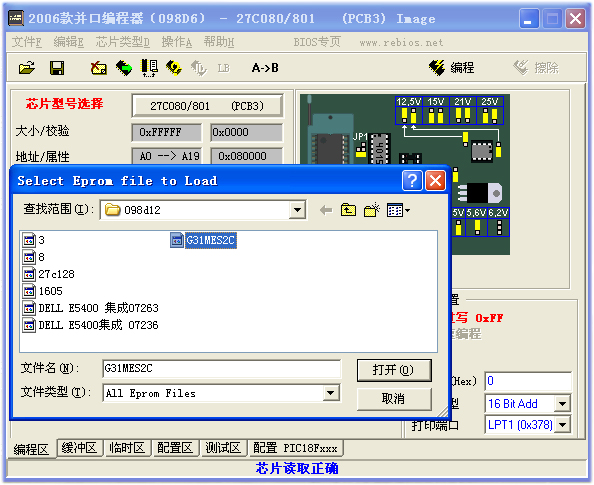

6、打开数据文件

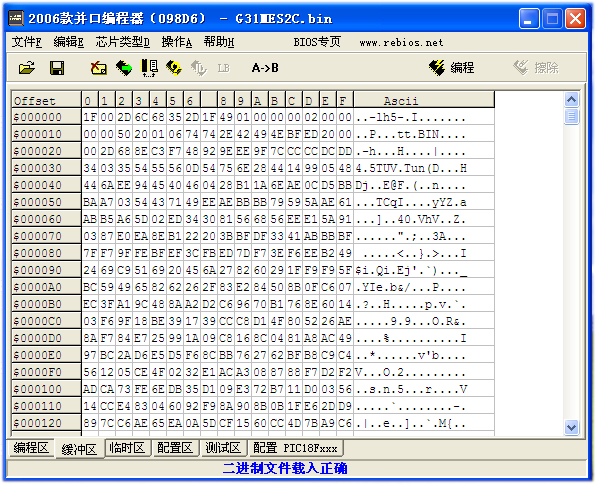

调入程序中的数据,可以在驱动程序的缓冲区看到:

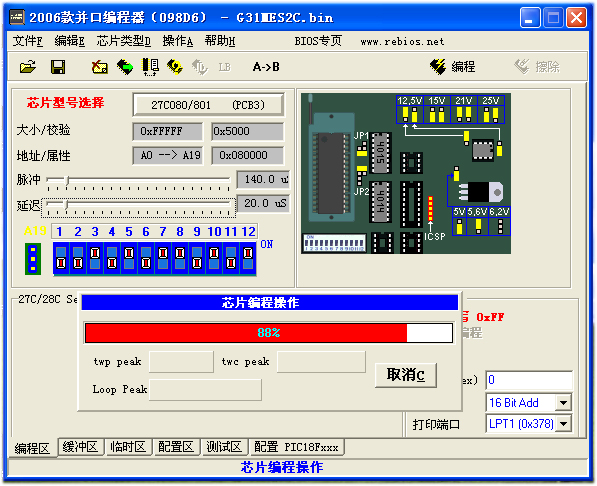

7、编程-把缓冲区中的数据,写入到芯片中。按程序上面的编程按钮:

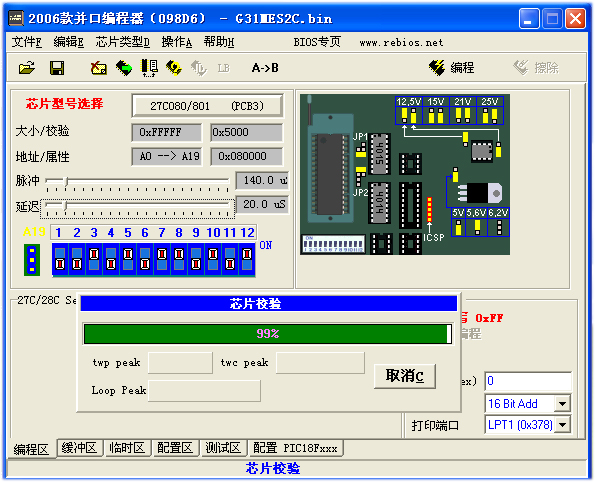

8、校验-数据写入到芯片中后,程序会自动对比芯片与缓冲区中的数据是否一致:



  至此,27C801芯片的操作即完毕。
