MCS-48/41单片机烧写实例

MCS-48/41芯片复制、写入操作（以NEC厂家的D8748HD芯片为例）：

D8748HD芯片，是NEC生产的8位微处理器，广泛使用在工业设备上。

MCS48/41适配器，要配合本店的PCB5E多功能编程器使用。编程器要使用外接9-12V变压器供电，编程器上供电跳线，设置为5V6，读写、编程前，请确认编程器与电脑联接良好并受控，电压跳线都设置好后，再往编程器上放适配器及芯片。

1、编程器及适配器：

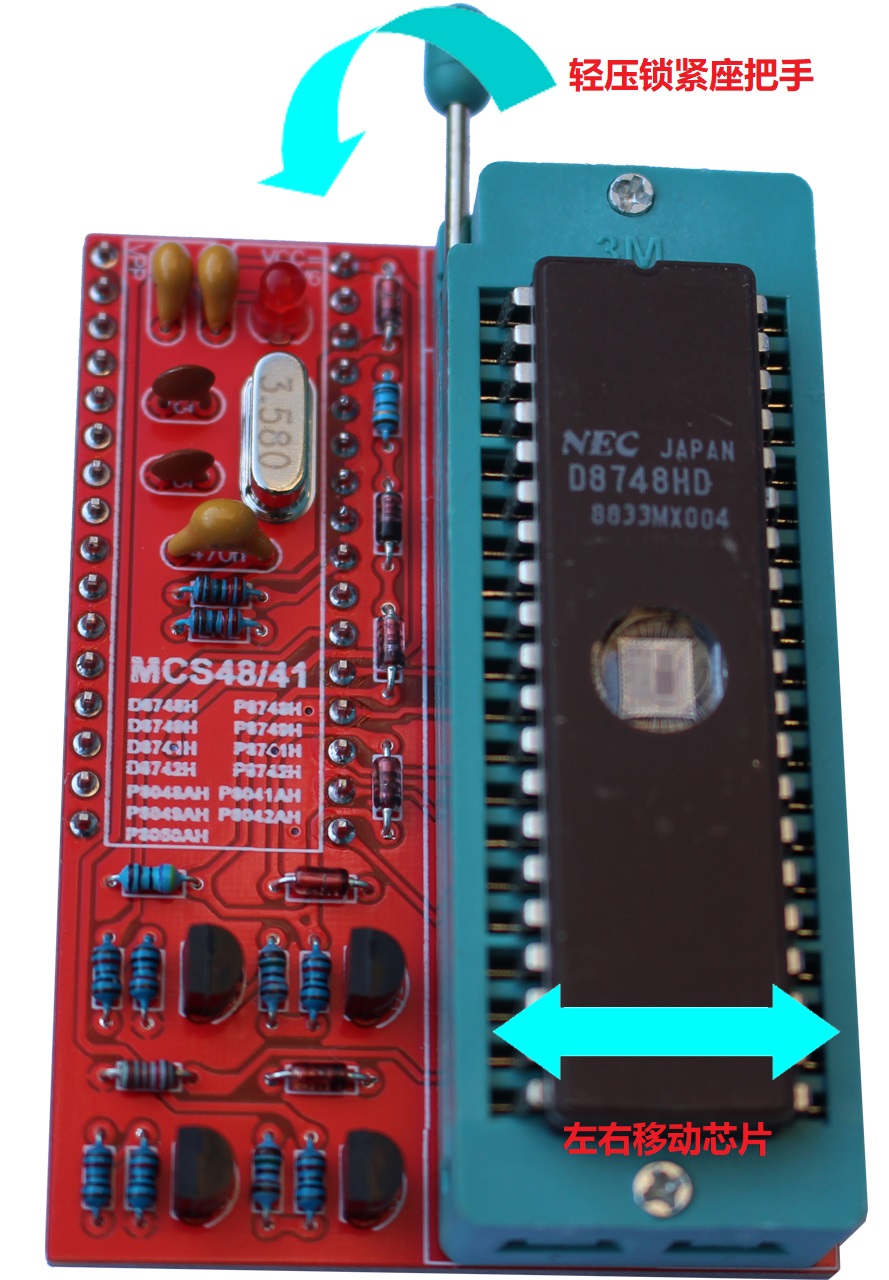

MCS-48/41芯片芯片的读写，需要使用MCS-48/41适配器，为防止芯片与适配器接触不良，芯片放在适配器的双列锁紧座中，轻按锁紧座把手（不要压到底），把芯片左右移动几下，排除芯片管脚上有氧化层导致的接触不良，再压下锁紧座把手。

点击图片看大图

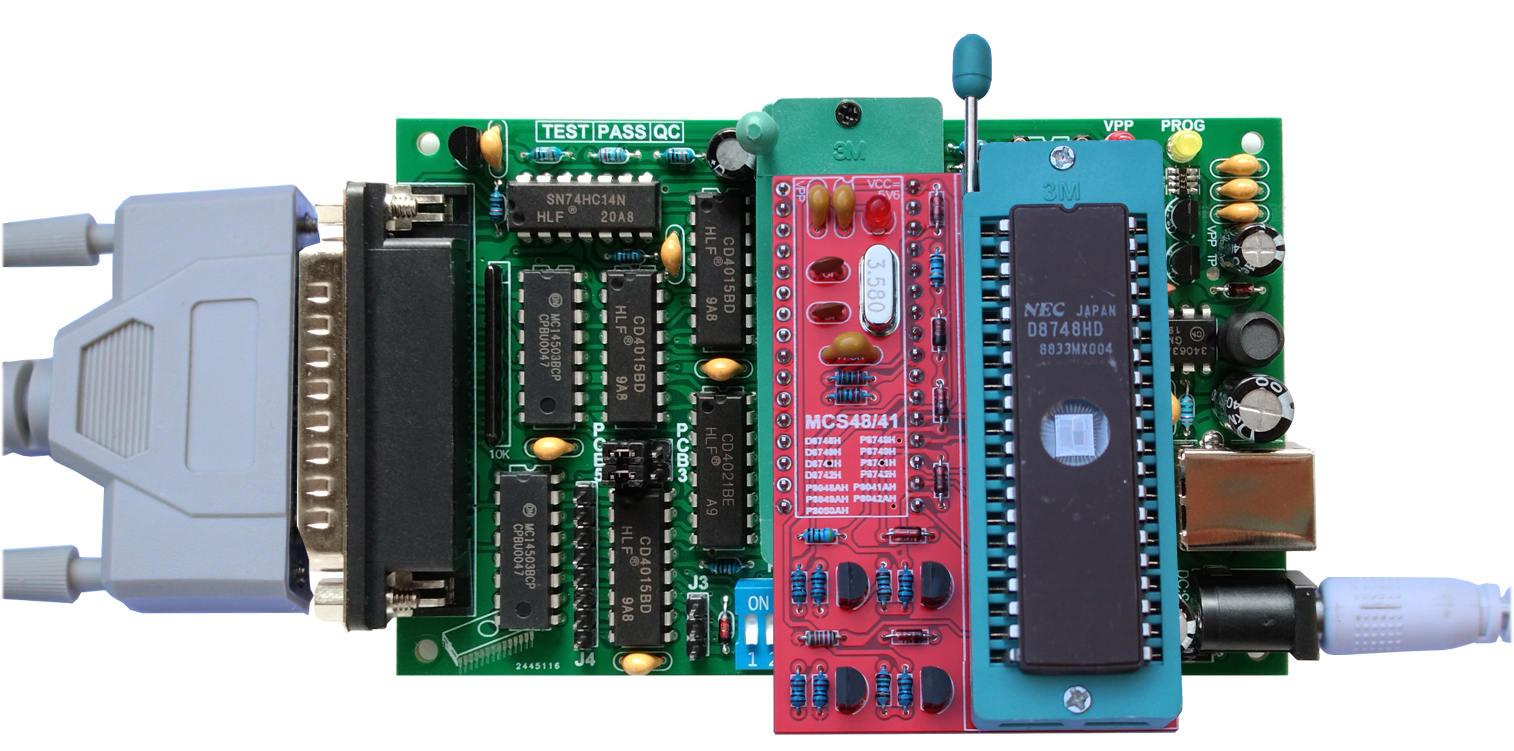

2、适配器及芯片，安放到编程器的锁紧座中：

点击图片看大图

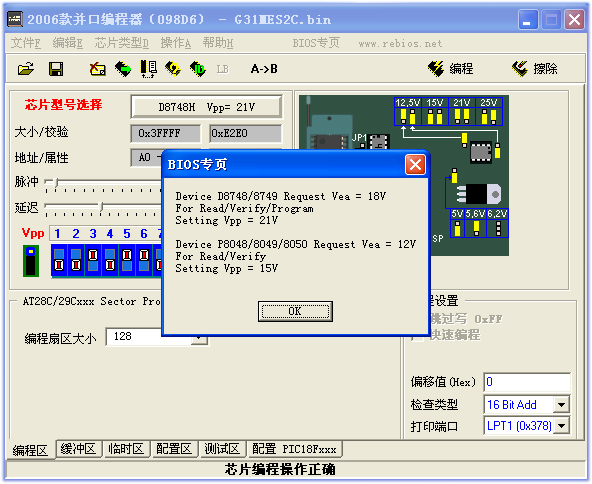

3、启动驱动程序，在程序中，找到需要读写的芯片D8748HD，程序中没有后缀为HD的型号，选择D8748H兼容型号：

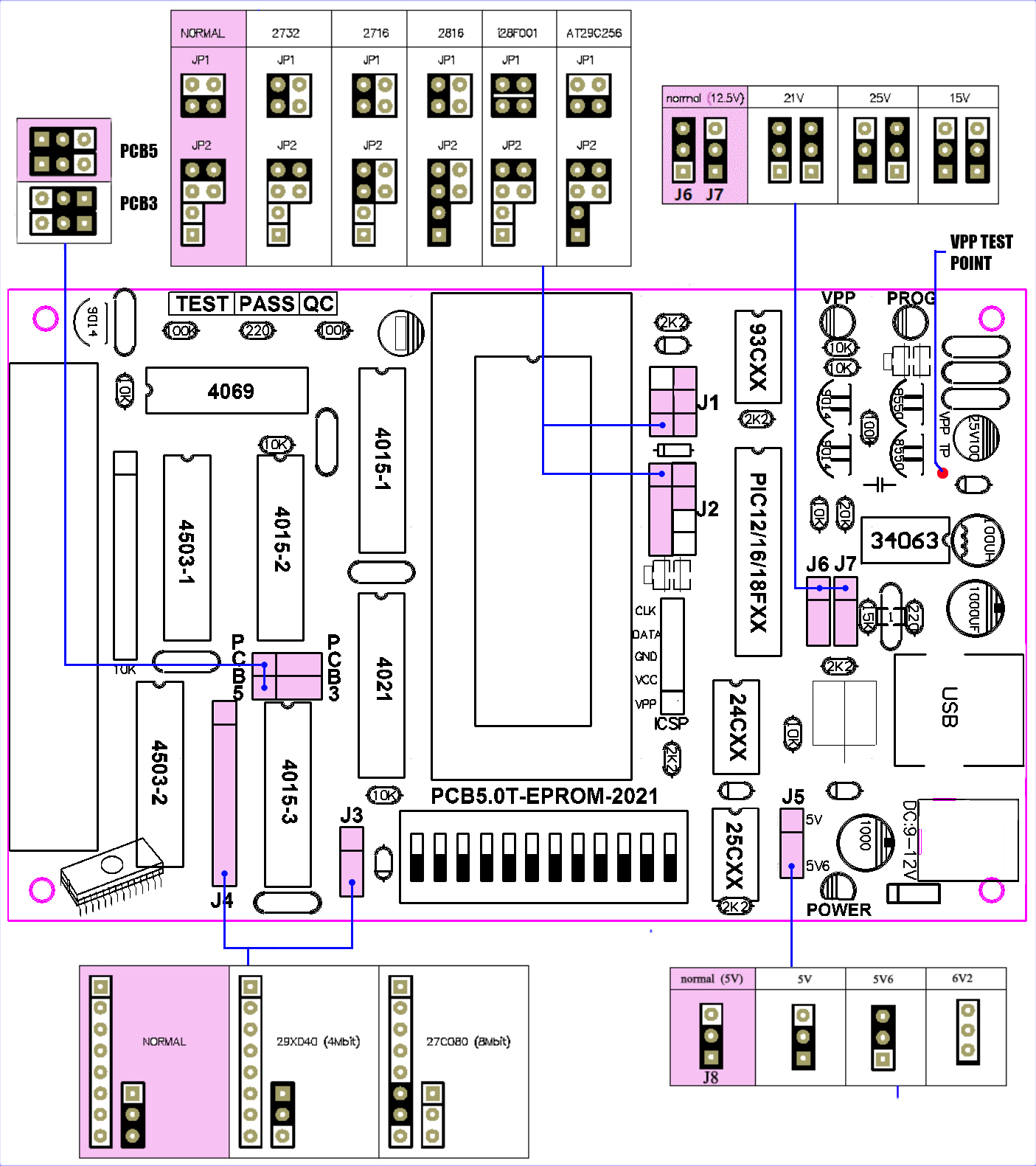

4、根据程序提示，调节J6、J7状态，设置编程电压为21V，同时，因为读写MCS48/41芯片，需要5V6的工作电压，此时，编程器需要使用外接的9-12V电源适配器供电，设置J5至5V6位置。

注意，21V的编程电压，只在烧写芯片时才需要，如果只读取芯片中的数据，使用默认VPP电压即可。

但是，不论读或写芯片，都必须设置5V6的工作电压，此时只能外接电源适配器供电。

点击图片看大图

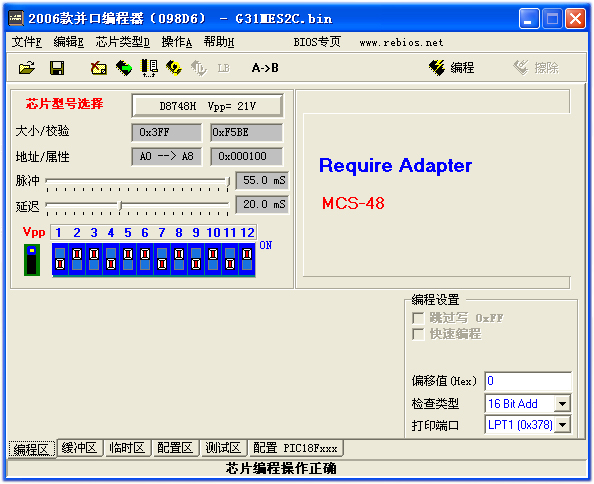

5、根据程序提示，设置编程器上拨码开关的状态：

6、读取芯片数据：

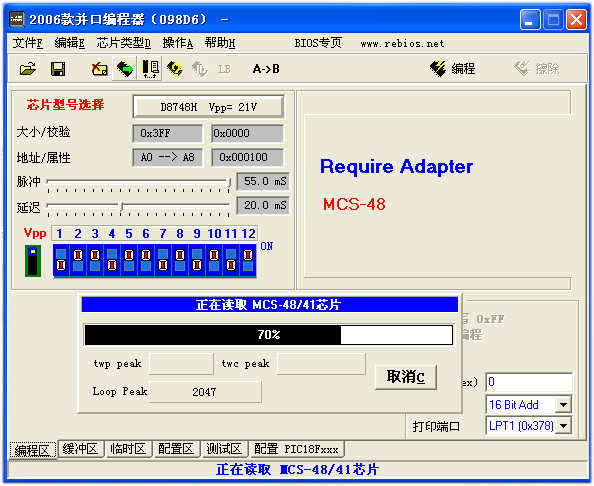

点击程序上的读取按钮，把源芯片中的数据读出来，并保存成文件，以便复制（工作电压设置为5V6，VPP电压为默认值即可）。

7、复制芯片-新买的芯片一般是全空的，如果是旧芯片，则需要用紫外线擦除器，先擦除芯片中的数据，新的芯片，在编程器上查空（5V6工作电压即可，VPP电压默认值）：

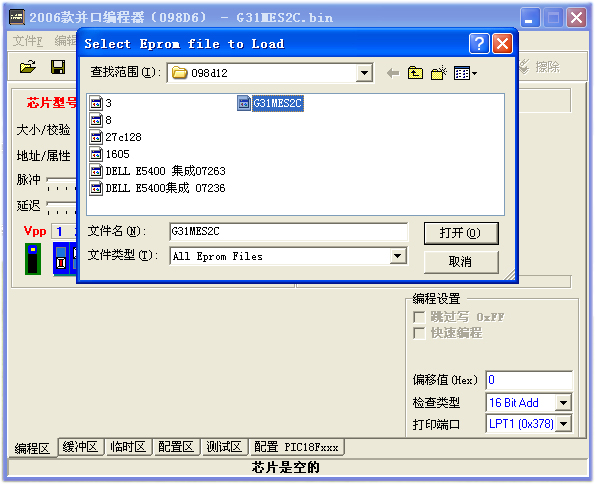

打开要写入的文件：

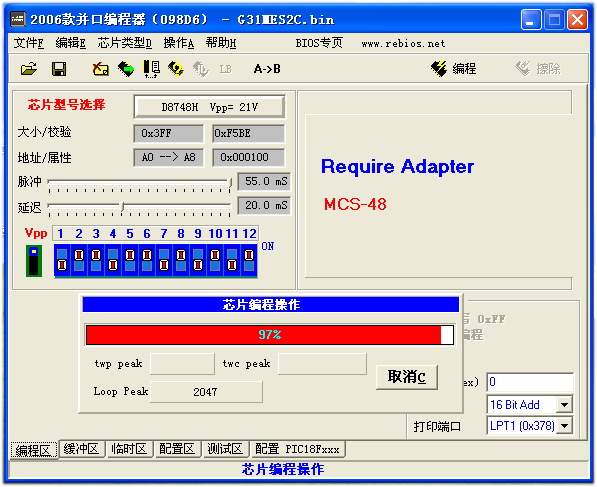

编程-即把数据写入到芯片中（5V6工作电压，VPP电压设为21V-这是D8748HD的编程电压，其它型号，按程序提示或PDF文件了解）：

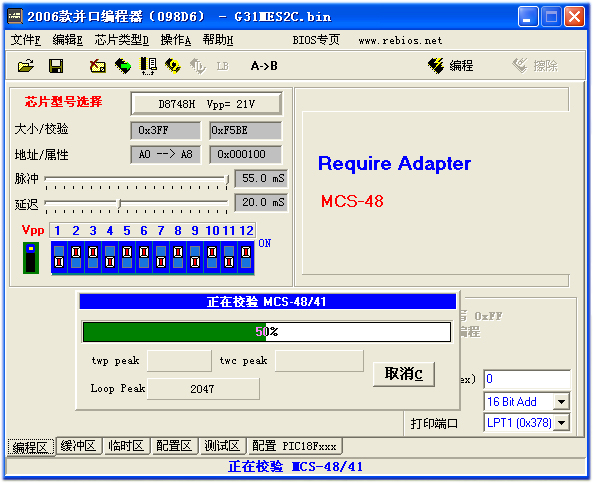

数据写入完成后，程序会自动进行校验：

芯片读取及编程操作结束，此时，应该把VPP电压跳线及供电电压跳线，全部复原，以免影响其它型号芯片的操作！
