BIOS芯片基础 |
|
在微机的发展初期，BIOS都存放在ROM（Read Only Memory，只读存储器）中。ROM内部的资料是在ROM的制造工序中，在工厂里用特殊的方法被烧录进去的，其中的内容只能读不能改，一旦烧录进去，用户只能验证写入的资料是否正确，不能再作任何修改。如果发现资料有任何错误，则只有舍弃不用，重新订做一份。ROM是在生产线上生产的，由于成本高，一般只用在大批量应用的场合，图2是8088主板上的BIOS ROM芯片。 由于ROM制造和升级的不便，后来人们发明了PROM（Programmable ROM，可编程ROM）。最初从工厂中制作完成的PROM内部并没有资料，用户可以用专用的编程器将自己的资料写入，但是这种机会只有一次，一旦写入后也无法修改，若是出了错误，已写入的芯片只能报废。PROM的特性和ROM相同，但是其成本比ROM高，而且写入资料的速度比ROM的量产速度要慢，一般只适用于少量需求的场合或是ROM量产前的验证。 |
||
|
||
| EPROM（Erasable Programmable ROM，可擦除可编程ROM）芯片可重复擦除和写入，解决了PROM芯片只能写入一次的弊端。EPROM有两种，一种是不带窗口的，其特性和PROM类似，在专用编程器上只能写入一次，如果写错了，芯片只能报废，这种芯片在各种显卡、声卡和以前的解压卡上都能见到，如图3是S3375显卡上的这种EPROM芯片，由于使用不便，我们平常意义上的EPROM一般是指带窗口的EPROM，这种EPROM芯片有一个很明显的特征，在其正面的陶瓷封装上，开有一个玻璃窗口，透过该窗口，可以看到其内部的集成电路，紫外线透过该孔照射内部芯片就可以擦除其内的数据，完成芯片擦除的操作要用到EPROM擦除器（图4）。EPROM内资料的写入要用专用的编程器，并且往芯片中写内容时必须要加一定的编程电压（VPP=12—24V，随不同的芯片型号而定）。EPROM的型号是以27开头的，如图5所示的27C020(8*256K)是一片2M Bits容量的EPROM芯片。EPROM芯片在写入资料后，还 要以不透光的贴纸或胶布把窗口封住，以免受到周围的紫外线照射而使资料受损。 | ||
|
|
|
| 关于EPROM的详细资料下载：27C020.PDF（PDF文件格式，你需要用Acrobat Reader来阅读）。 | ||
| 介于EPROM升级不便，INTEL公司推出了EEPROM，即P28F系列芯片，这种芯片是分块的，采用P28F系列芯片作BIOS芯片，芯片在擦写时要加上＋12V的编程电压，并且，其中的BOOT BLOCK块在擦除时，也要加上相应的擦除电压 | ||
|
||
|
||
众所周知，为了方便用户自己能更新BIOS版本，以便使主板能支持新的硬件，现在市场上几乎所有的主板BIOS芯片都采用了FLASH ROM（快擦写存储芯片），只需要一个很小的软件（刷新程序）就可以方便地升级BIOS，而CIH病毒就是利用了BIOS芯片这一特征，来破坏BIOS芯片里的BIOS程序，导致整个主板不能使用。所谓“硬”保护措施，是指我们不能有效地控制BIOS ROM芯片的“写”管脚状态，不能人为防止系统程序（包括病毒在内）对芯片数据的写入。CIH等病毒的出现，打破了病毒不能“破坏”计算机硬件的神话，由于杀毒软件的后滞性，并不能指望杀毒软件能及时有效地防杀各类新出的病毒。 |
||
|
||
| 关于FLASH ROM的详细资料下载：AT29C020.PDF（PDF文件格式，你需要用Acrobat Reader来阅读）。 | ||

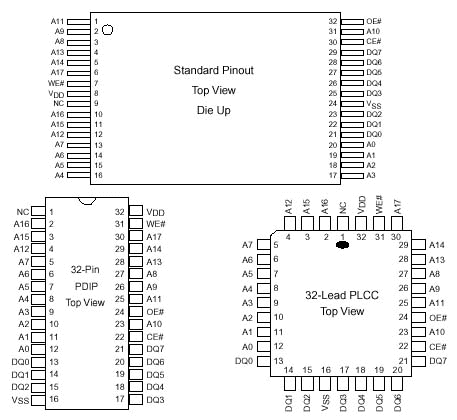

| 芯片的封装形式较多，一般有DIP、PLCC、TSOP等。但请注意，仅仅是封装不同而已，对于同一种型号的芯片，不论是什么封装形式，其管脚的功能都是一一对应的。 | ||
|
||
|
|
|
|
|
|
|
|
|
关于特殊的FLASH ROM芯片：28F002.PDF的详细资料下载（PDF文件格式，你需要用Acrobat
Reader来阅读）。 |
||
其它芯片详细资料，请查阅BIOS芯片的资料大全 |
||
