三剑850系列热风拆焊台

一机多用,热风加热拆焊多种直插,贴片元件,热缩管处理,热能测试等多种需要热能的场合。下面以三剑850为例，介绍一下产品的性能及使用：

一、特点如下：

* 瞬间可拆下各类器件（包括分立，双列及表面贴）使维修不再为拆卸器件不便而烦恼；
* 风头不用接触线路板，使您的线路板免受损伤；
* 所拆线路板过孔及器件管脚，干净无锡（所拆处如同新板）方便您的第二次使用；
* 热风的温度及风量可调，使您可以应付各类电路板；
* 采用进口风泵及发热芯，保证系统的长寿命；

（三剑）850热风焊台是根据电子技术的发展和广大从事电子产品研究，生产，维修人员的需求，开发研制生产的一种高效实用的多功能产品。它是采用一项国家专利技术的产品，属国内外首创。它采用微风加热除锡的原理，能快捷干静地拆卸焊接各类封装器件。本产品外形设计美观大方，操作灵活，性能稳定，能轻松地拆装各种贴片，直插元件。大大缩短拆装器件时间，提高工作效率。并能保证多次拆装器件PCB板不受损伤。目前它已广泛的应用于电子科研，教学以及生产等单位，特别是家电维修和通讯器材维修人员所不可缺少的首选专用工具。
本产品采用高质量的元器件和精密的加工工艺，使产品质量稳定，性能可靠，寿命长，故障率低。另外该公司还有一整套完善的售后服务体系，使您能够放心地使用本公司产品。


随机附件

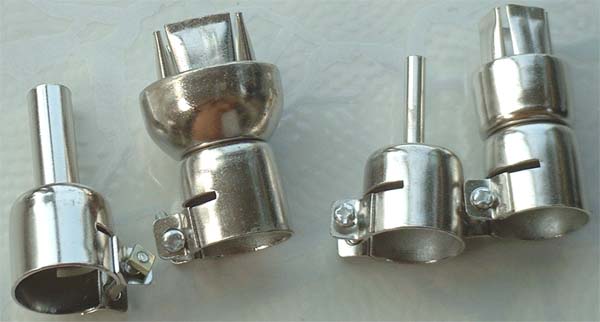

1、风咀 4只

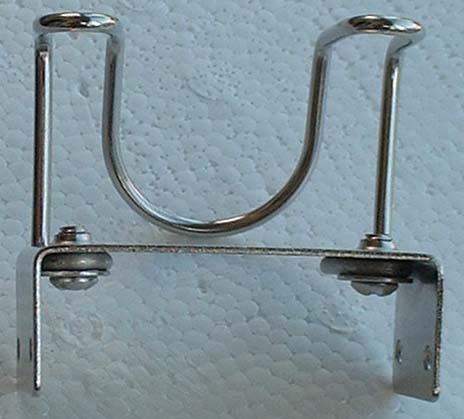

2、风头铁支架 1只（带固定螺丝）

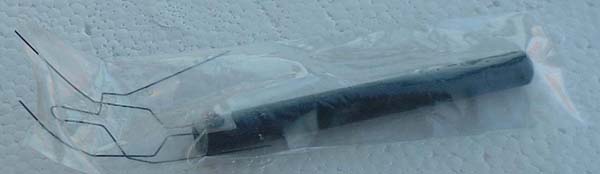

3、不锈钢起拔器 1支

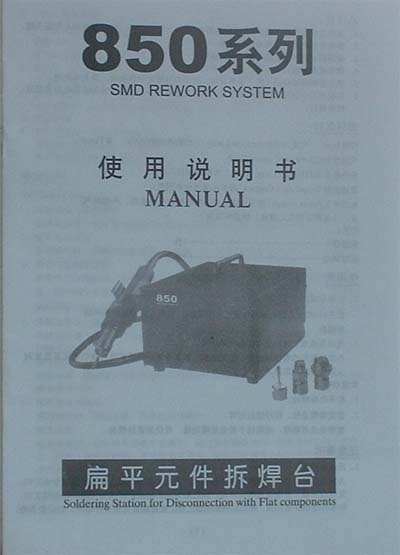

4、使用简介 1份


二、主要功能
1. 智能型设计,外形美观大方,操作灵活,方便。
2. 热风加热,升温快,除锡干净彻底,属国内外首创。
3. 热风温度从环境温度至500℃连续可调,出风口温度自动恒定。
4. 热风风量在0—20Lmin之间连续可调。
6. 防静电，全自动恒定焊接温度。
7. 配有不同内径的吸锡针和风咀，适用不同元器件拆焊。
8. 一机多用,热风加热,拆焊多种直插,贴片元件,热缩管处理,热能测试等多种需要热能的场合。

三、性能指标

电源 AC220V±20V 50/60HZ
热风泵功率 45W
气泵形式：膜片式
热风风量 0-24L/min
热风加热器功率 250W
防静电，，风咀温度100-420度连续恒温调整
重量 6Kg
外型尺寸 180X145X260（mm）з


采用日本白光发热件


采用日本白光发热件和风泵，带温度显示


８５２二合一系　日本白光发热件和风泵　温度显示，集成９３６无静电焊台

　　四、注意事项

（1）为了安全起见，机箱下面最中央，有一个红色的螺丝（M5＊10），它是为了运输的方便，固定内部的结构的。请注意：使用前，一定要把此螺丝拆下来，否则会引起严重的问题！
（2）使用前，必须仔细阅读使用说明。
（3）使用前，必须接好地线，以备泄放静电。
（4）请勿损毁防拆片，否则，保修服务失效！
（5）禁止在焊铁前端网孔放入金属导体，此举会导致发热体损坏及人体触电。
（6）当机器出现故障而不能使用，请与供应商联系。运输之前，必须把机身底部的红螺丝锁好！

　　五、使用说明

(1) 安装通电：
打开包装，取出主机。
拆下机身底部的红螺丝（一定要注意！）
接通220V电源即可使用。打开电源开关（POWER），系统即可开始工作。
注意：第一次使用热风吸锡拆焊枪可能会冒白烟，属正常现象。

(2)热风头使用：
电源开关打开后，根据需要选择不同的风咀和吸锡针（已配附件），然后把热风温度调节钮（HEATER）调至适当的温度，同时根据需要再调节热风风量调节钮（AIRCAPACITY）调到所需风量，待预热温度达到所调温度时即可使用。如果短时不用，可将热风风量钮（AIRCAPACITY）调节器至最小，热风温度调节钮（HEATER）调至中间位置，使加热器处在保温状态，再使用时，调节热风风量钮，热风温度钮即可。
注意：针对不同封装的集成线路，更换不同型号的专用风咀。针对不同焊点大小，选择不同温度风量及风嘴距板的距离。

(3) 直插元件的拆卸：
按上所述，使热风部分正常工作，根据焊盘大小换上合适的风咀和吸锡针（已配附件），加热即可。根据不同的线路基板材料和不同的焊盘，选择合适的温度和风量。本方法适合多种单，双面板及各种大小不同的焊点。

(4) 贴片元件的拆装：
1. 贴片元件的拆卸：根据不同的线路基板材料选择合适的温度及风量，使风咀对准贴片元件的引脚，反复均匀加热，待达到一不定温度后，用镊子稍加力量使其自然脱离基板。
2. 贴片元件的焊装：在已拆贴片元件的位置上涂上一层助焊剂，然后把焊盘整平，用热风把助焊剂吹匀，对准位置，放好贴片元件，用焊锡定位。在贴片元件应该焊接的地方，全部堆上焊锡（堆锡法），然后再按上述除去多余的焊锡，用电烙铁稍加整形即可。用本方法焊接贴片元件，焊点美观，焊接迅速牢固，可靠。

使用注意事项
1、在热风焊枪内部，装有过热自动保护开关，枪嘴过热保护开关动作，机器停止工作。必须把风量钮（ATPCAPACITY）调至最大，延迟2分钟左右，加热器才能工作，机器恢复正常。
2、使用后，要注意冷却机身：关电后，发热管会自动短暂喷出冷风，在此冷却分阶段，不在拔去电源插头。
3、不使用时，请把手柄放在支架上，以防意外。
4、更详细的拆焊说明，请见说明书。

* 如果主机损坏可与公司联系，不可自行打开机器。
* 长期供应零配件，设备保修一年。

机器如有改动，不另行通知。

六、850热风拆焊台价格其它维修工具请点击浏览

名称	性能	价格
三剑850A	恒温防静电一年保修	280
三剑850A+	恒温防静电一年保修	320
三剑850D	恒温防静电；数码显示温度一年保修	400
三剑852D 二合一	恒温防静电；热风拆焊台＋恒温焊台数码显示温度，过零控制零干扰型	530
三剑852 二合一	恒温防静电；国产元件热风拆焊台＋恒温焊台一年保修	400
巨光850	恒温防静电；日本进口元件,专业维修使用. 一年保修	750

注：以上拆焊台，邮寄每次30元。
