RD2000系统组件的安装
RD2000双BIOS系统组件的安装特别简单，但安装时要注意，RD2000是具有方向性的，安装方向错误不但会损坏RD2000本身，同时也会破坏主板上的原BIOS ROM芯片，甚至主机板也有可能连带受损。该产品厂家有一年的保修、保换期，因安装方向及方式错误而造成的损坏不在厂家的综合维修及保换范围内。找到主板上的BIOS ROM芯片主板上的BIOS ROM芯片主要有两种封装，一种为DIP32形式的封装，芯片的容量一般为1M、2M至4M，芯片为15mm×42mm大小的长方形黑色的IC；另一种为PLCC 32形式的封装，芯片为12mm×14mm的长方形黑色封装的IC；还有一种TSOP形式的40脚封装的芯片，曾用于技嘉的部分主板上，这种芯片现在厂家已不再生产。主板上的BIOS ROM芯片一般都会插在相应形式的管座 (SOCKET)内，同时在大多数的情形下，芯片表面都会贴有制造厂商的贴纸，所以比较容易辨认出来。如果BIOS ROM芯片没有装置在插座内而是直接被焊在主板上，则必须先解焊，并安装上管座后，才能使用RD2000系列产品。(此部分难度比较大，对于PLCC封装的芯片，则由于芯片和管座的脚位不同，实现起来更麻烦)。
DIP（双列直插）封装形式的芯片	PLCC封装形式的芯片
BIOS ROM是有方向性的，对于DIP形式封装的芯片，一般常用的标识法是一端有半圆形的凹槽，IC第1脚（PIN1）处打有圆形的凹点。对于PLCC封装的芯片，其一角被切成斜角状，代表芯片的方向，在芯片的第一脚处，也打有圆形的凹点。
拔出主板上原BIOS ROM芯片拔取芯片最方便的工具是使用ROM拔取器。对于DIP封装的ROM芯片，用拔取器夹住ROM的两边，按住主板，垂直往上提起拔出芯片。如果不慎折弯了芯片的管脚，可使用镊子、钳子等工具仔细将其扳回原来的形状和位置。
ROM拔取器是拔取芯片最方便的工具
当然，如果没有拔取器，也可以用一字的起子左右平均用力撬起芯片。对于PLCC封装的芯片，参照下图的方式，用ROM拔取器夹住ROM的一角及其对角，压住图中(2)的部分笔直地将ROM从插座中向上拔出。注意夹住的必须是非斜角所在的一角，拔取器的爪应尽可能深入ROM。拔取芯片时，需相当谨慎小心，不正确的处理或是用力不当，可能会损伤主板或ROM本身。取下芯片后，可以清楚地看见主板上的管座。主板BIOS ROM芯片的管座上也有方向标记。对于DIP形式的插座，其一端也有类似ROM芯片上的半圆形的凹槽；PLCC形式的插座上也有斜角状的标记。
拔取DIP形式的芯片，也可使用专用的DIP拔取器

轻轻一拔，芯片就下来了

RD2000的安装

将RD2000安装到主板上的空插座内，也要注意必须掌握正确的方向。在RD2000上有一个半圆形的符号，表示装置的安装方向。对于DIP形式的系统组件，把RD2000组件与主板管座的半圆形标记对齐，然后再平均用力，把RD2000插到主板的管座上。安装时，要注意RD2000两边各16支脚必须全部插入到管座中。对于PLCC形式的系统组件，要把RD2000的斜角对准主板插座的斜角，即两者的斜角落在同一角落，方向对准后再平均用力，将组件的插入座压至底部为止。如果不小心把组件插反，通电后会烧毁芯片甚至主板。

把RD2000－DIP安装到主板上

安装到主板上的RD2000－PLCC

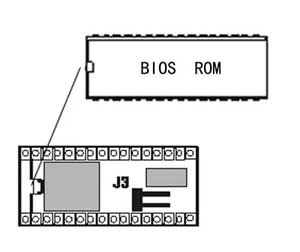

主板原BIOS ROM的安装把上述步骤中拔下的ROM芯片再插入RD2000组件上的管座中，仍然须注意，ROM芯片的方向要与RD2000及主板管座的方向一致
	RD2000插座和主板管座的方向要一致

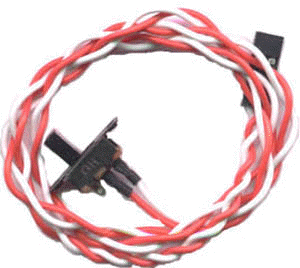

控制开关与RD2000的连接 RD2000上的ROM芯片与主板上的原BIOS芯片组成了双BIOS系统，双BIOS芯片是由开关来切换的，为此，系统提供了一条带控制开关的连接线。

对于DIP形式的组件，把控制线一端的黑色插座与RD2000上的两芯插头J3连接即可，插入时，没有方向性。对于PLCC形式的组件，把RD2000上延伸出来的黄色线与开关线的黑色端对插即可。插入时同样也没有方向性。

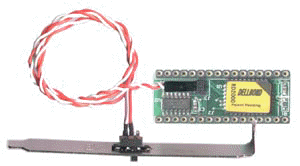

控制开关的连接
