　　联想的"天禧"系列及华硕815EP等主板上的BIOS都是焊在主板上的，一旦因为病毒破坏或升级失败等原因导致BIOS损坏，一般很难修复。专业的维修方法是用热风枪等工具来维修，其维修思路是：先用热风枪把芯片从主板上脱焊，然后在主板上焊上BIOS插座，把用编程器写好后的芯片插在主板的管座上，修复即告结束。采用这种方法的缺点是：需要专用工具，操作麻烦。由于芯片周围需要兼顾的元件、电路和插座太多，对操作技术要求也比较高，业余条件下，一旦控制不好，会把主板弄得一塌糊涂，甚至把主板搞坏，因此，这种方法无法普及，对电脑爱好者来说并不是一件容易的事。
　　为方便普通用户的操作，BIOS维修网站开发出了维修焊在主板上的BIOS的套件。该套件采用了贴片集成电路作为控制电路，对用户而言，只需把主板上的原BIOS的管脚清理干净后，把该套件套在主板上的原BIOS芯片上，通电开机后，用开关切换选择要工作的BIOS芯片即可修复主板上的BIOS。

　　一、工作原理：

　　PLCC封装的BIOS芯片的管脚排列如图，注意容量为1M、2M芯片的管脚排列相同（1M芯片的第一脚为空脚）。BIOS芯片的22脚是芯片选中控制管脚，如果我们把两片相同容量的芯片的除第22脚以外的其它管脚并联，控制两个芯片的22脚的状态，就可以组成一个双BIOS。用完好的芯片启动机器后，再切换到另一芯片（主板上已损坏的原BIOS芯片），用主板BIOS刷新程序即可修复主板上已损坏的BIOS。


　　BIOS维修网站开发的维修焊在主板上的双BIOS套件如图所示，它是由两个PLCC形式的BIOS插座、控制电路、PCB电路板及开关控制线组成，另配有两片BIOS芯片（一片1M芯片；一片2M芯片），具体要使用的BIOS芯片，要随主板BIOS芯片的容量选定。


　　二、使用方法：

　　1、主板上的小手术：
　　在主板上找到和BIOS芯片的22脚相连的铜箔走线，在一个空间开阔、易于操作的适当位置用刀片将其切断。由于主板上的走线一般都比较精细，操作时一定要耐心、仔细，不要殃及周围的走线。另外，主板的铜箔上面都覆盖有绝缘涂层，所以，在切断的部位，还要仔细打磨掉约2mm左右的一段绝缘涂层，以备将来焊接导线，操作示意图见下图。
　　2、焊接导线：
　　把套件特意留出来的那根导线，仔细焊在打磨过的、来自于主板（而非接在芯片上）的铜箔上。
　　3、清理管脚：
　　使用日久的主板，上面的芯片管脚都有一定程度的氧化，BIOS芯片也不例外。用橡皮轻轻、仔细擦掉芯片管脚上的氧化层。注意不要用砂纸等。


　　4、写芯片：
　　对比要修理主板上BIOS芯片的型号，选用相应容量的BIOS芯片，并用编程器等设备写好正确的程序。
　　6、修复操作：
　　把写好的芯片按正确的方向放入上方的管座中（注意，上方的管座，有红色标记；芯片和管座也有方向，其斜角方向要对齐）；按正确的方向对齐后，把下方的管座仔细扣进主板的BIOS芯片中（注意管座中芯片的斜角方向要与主板上芯片的斜角方向相同）。这样，后来插入的BIOS芯片的管脚就和主板上的原芯片的管脚相互并联（除22脚外），其各自的片选端（22脚，CE＃）通过开关和主板上的片选控制信号相连（以达到切换芯片的目的），二片芯片实际上就形成了一个双BIOS系统。其工作示意图见下图（注：该图只是示意图，同实际电路有出入。图中的控制电路没有画出，采用的开关为电子开关，两个电阻也没有）。
　　调整开关，选择上方完好的芯片工作（此时开关是闭合的！）。通电开机，正常的话，微机应该正常启动。运行BIOS刷新程序，把BIOS文件备份下来；然后把开关打到另一端，选中主板上的BIOS芯片，把备份的BIOS文件写入到主板的BIOS芯片中，以上操作过程中，不要关机。重新启动机器，如果能正常启动机器，说明修复成功。
　　5、复原：
　　拨下插在主板BIOS上的管座，焊除焊在主板上的导线，把切断的部位用焊锡连通，整个修复宣告完毕。当然你也可以保留上面的组件，使该主板拥有一套双BIOS系统，再也不怕升级失败及病毒破坏。


　　三、使用注意事项：

　　1、1M&2M维修套件设计兼容1M、2M芯片，如果焊在主板上的BIOS芯片容量不同，则只需更换维修套件上使用的BIOS芯片即可，要求使用的芯片同主板上的芯片类型、电压、容量相同。

　　2、维修焊在主板上的BIOS套件，针对不同的主板，有不同的类型。对于使用的5V电压BIOS芯片的普通主板上，使用1M&2M套件即可；使用Intel810、815、845等芯片组的主板，上面使用FWH BIOS芯片，如：Intel N82xxx（或SST的49LF系列），其工作电压为3.3V，你需要使用P8X系列套件。不同规格、类型的套件不可混用。

　　3、维修焊在主板上的双BIOS套件，没有原理及操作上的错误，这一点，已经过大量的用户使用验证。但由于这种方法需要切断主板上的一根走线并作少量的焊接，因此，没有电子基础及动手能力较差的爱好者要慎用；对于保修期内的主板也不要用此法。

　　4、焊接操作，必须要在断电的情况下进行，你一定在确认主机的电源插头已经拔下；修复过程中，用开关切换两片芯片的状态，此操作是由电子开关控制，对电路工作没有影响。

　　5、如果套件插上后，开关确认已闭合，但开机没有显示，说明套件与主板上的BIOS芯片接触不良，此时需对主板上的BIOS芯片再次清理。

　　6、焊接引线时，电烙铁要可靠接地或烧热后拔下焊接，以免静电击穿主板芯片！！

　　7、维修套件上有两个管座，上方管座，用来放入BIOS芯片，上面管座的斜角部件，有一个红色的标记；下面的管座，用来套在主板的BIOS芯片上，插入时，不必管它的方向，只要保证套件上的芯片与主板上的芯片的斜角对应即可！！切切！！

　　8、安装BIOS芯片及把套件插到主板上时，一定不要插反，否则开机时，会烧毁芯片，具体操作，就按下面的图片方向，把芯片方向对齐：

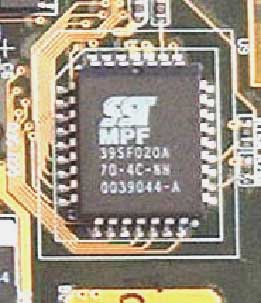

　　1、焊在主板上的BIOS芯片是有方向性的，请看如图左上方的斜角。


　　2、维修套件上的管座，也是有方向性的。其左上角就是斜角方向。


3、要插在套件上方管座的芯片也有方向性，其斜角见左上方。
