注意：为了方便初学者使用这种方法修复损坏的BIOS芯片，本站制作出了该套件的成品。　　1、1M&2M套件　　注意，由于主板上使用的芯片分成两种，一种是非INTEL的主板，主板上使用普通1M或2M容量的芯片，芯片的型号包括有：29EE010、29C010、29C011；29C020、39SF020、49F002等，工作电压为5V。这类芯片，使用1M&2M的类型，套件如右图所示。　　全部套件包括：一个开关、连接线、两个插座及一片BIOS芯片。为了制作上的方便，使用了印刷电路板（PCB），把两个PLCC形式的插座焊在PCB上，用于维修用的BIOS芯片插在上面的插座内。　　使用时，把主板上的与BIOS芯片第22脚相连的铜箔断开，按上面的原理图焊上引线，对主板上的BIOS芯片的引脚进行处理（主要是清除上面的氧化层，用橡皮轻轻擦除即可），把套件插在主板的BIOS芯片上，仔细进行恢复操作就能修复主板上的BIOS。　　该套件对于1M&2M普通芯片通用，使用时，需要先找到用于该主板的、正确的升级文件，用编程器等设备把相应的芯片写好，把写好的芯片插在套件上，然后，再按上面的操作进行恢复即可。

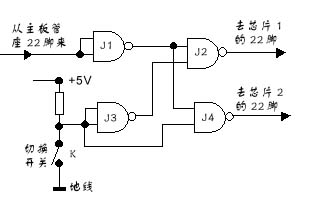

在实际应用中，为了防止开关在切换过程中产生的抖动，导致芯片切换失败，对上面的套件进行了改进，加装了电子切换开关，开关电路制作在PCB上。电子开关的电路图如下：从主板上来的CE信号经套件中留出的红线引入PCB上的电路中，在切换开关K的控制下，经开关电路进行分配，输出的两路信号分别送到两个BIOS芯片的22脚上，以选中所需要的BIOS芯片。

改进后的套件，使用方法同原来的套件相同，现在寄出的双BIOS套件，使用的都是改进后的电路。
