制作维修焊在主板上的BIOS的套件

  目前在市场上有一种PLCC封装形式的双BIOS组件（左图），可以和主板上的PLCC封装的BIOS芯片组成双BIOS系统，但只能用于有BIOS插座的主板上。

一、准备材料：

  从双BIOS的工作原理及这种PLCC双BIOS组件的结构上，我们可以寻求一种修复焊在主板上的BIOS的方法。其基本思路是：把两个PLCC管座的管脚相连，其中一个倒扣在主板的BIOS上，用另一个管座内的、完好的BIOS芯片启动机器后，再用刷新程序修复焊在主板上的BIOS芯片。

  需要准备的材料有：一片和主板BIOS相同封装、相同型号的BIOS芯片；一定长度的三色绝缘软线；两个PLCC贴片式的32脚管座；两个1KΩ（1/4W)的电阻；少量焊料焊锡；其它相应的辅助工具。

  注意：下面我们是以主板上所用的普通芯片为例讲解的，对于810、815主板上的N82802芯片，由于管脚排列不同，下面的操作方法要做相应的处理。

二、制作步骤：

　　1、管座的处理：

  PLCC封装的管座有两种，一种为贴片式的，一种为直插式的。我们需要的是贴片式的（图），这种封装形式的管座在电子配件市场可以找到。这样的管座我们需要两个。
  由于其中的一个管座将来要反向扣到主板的BIOS芯片上，因此，对其中的一个还要做点小手术，把限制芯片插反的限位斜角铲除掉，以便反向也可插入到主板的BIOS芯片中。所用的工具为锯条或裁纸刀（小心手指！）。需要切掉的部位见下图所示。

　　2、管座焊接：

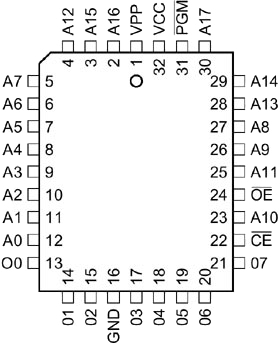

  PLCC封装的BIOS芯片的管脚排列如左图，注意容量为1M和2M芯片的管脚排列相同（1M芯片的第一脚为空脚）。
  注意这里介绍的只是1M和2M的BIOS芯片，对于810、815主板是用的HUB芯片，我们以后还要专门介绍。

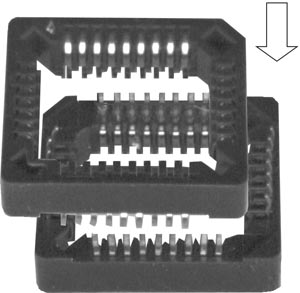

  仔细地把两个管座的除22脚之外的引脚扳直，然后把其引脚一一对接，注意处理过的管座在下方，未处理过的在上方（下图），将对应的管脚用焊锡焊接好，其中的第22脚分开不焊（下图），把两个1K的电阻分别焊在两个管座的22脚与32脚之间。即一个电阻焊在上面芯片的22脚及32脚之间，另一个电阻焊在下面管座的22脚及32脚之间（其实两个管座的32脚已焊在一起了）。为了不致引起混乱，后面我们提到的管脚序号都将以上方的管座的管脚序号为例。

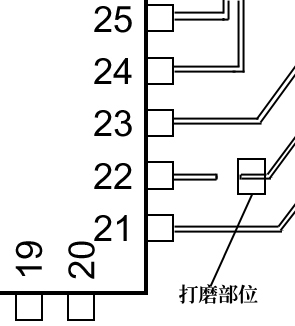

  1、在主板上找到和BIOS芯片的22脚相连的铜箔走线，在一个空间开阔、易于操作的适当位置用刀片将其切断。由于主板上的走线一般都比较精细，操作时一定要耐心、仔细，不要殃及周围的走线。另外，主板的铜箔上面都覆盖有绝缘涂层，所以，在切断的部位，还要仔细打磨掉约2mm左右的一段绝缘涂层，以备将来焊接导线，操作示意图见下图。　

  2、焊接导线：把一定长度的三色绝缘软线的一端分别焊在一个单刀双掷开关的三个引脚上，把焊在开关中间引脚上的导线的另一端焊在打磨过的、来自于主板（而非接在芯片上）的铜箔上（即上面的打磨部位），另两根导线的另一端分别焊在两个管座的第22脚上。

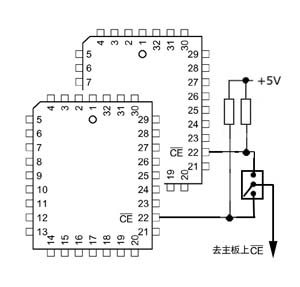

  3、修复操作：把用编程器写好的芯片按正确的方向放入上方的管座中，然后按正确的方向对齐后，把下方的管座仔细扣进主板的BIOS芯片中。这样，后来插入的BIOS芯片的管脚就和主板上的原芯片的管脚相互并联（除22脚外），其各自的片选端（22脚，CE＃）通过开关和主板上的片选控制信号相连，以达到切换芯片的目的，二片芯片实际上就形成了一个双BIOS系统。整个电路图如下所示：

  4、调整开关，使来自主板的导线和上方的管座的22脚相连，即选择上方完好的芯片工作。通电开机，正常的话，微机应该正常启动。运行BIOS刷新程序，把BIOS文件备份下来；然后把开关打到另一端，选中主板上的BIOS芯片，把备份的BIOS文件写入到主板的BIOS芯片中，以上操作过程中，不要关机。重新启动机器，如果能正常启动机器，说明修复成功。复原：拨下插在主板BIOS上的管座，焊除焊在主板上的导线，把切断的部位用焊锡连通，整个修复宣告完毕。
  当然你也可以保留上面的组件，使该主板拥有一套双BIOS系统，再也不怕升级失败及病毒破坏。


  上面讲述的办法，没有原理及操作上的错误，但由于这种方法需要切断主板上的一根走线并作少量的焊接，因此，没有电子基础及动手能力较差的爱好者要慎用；对于保修期内的主板也不要用此法（联想的主板BIOS刷坏，则不在保修之列）。
