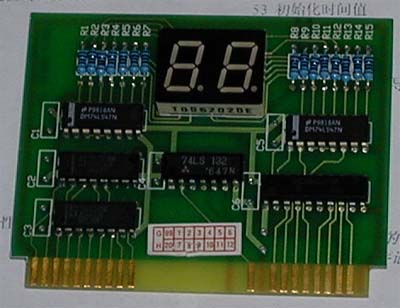

DEBUG卡的工作原理 |
|
DEBUG卡的工作原理其实很简单，每个厂家的BIOS，无论是AWARD、AMI还是PHOENIX的，都有所谓的POST CODE，即开机自我侦测代码，当BIOS要进行某项测试动作时，首先将该POST CODE写入80h地址，如果测试顺利完成，再写  入下一个POST CODE，因此，如果发生错误或死机，根据80H地址的POST
CODE值，就可以了解问题出在什么地方。DEBUG 卡的作用就是读取80H地址内的POST
CODE，并经译码器译码，最后由数码管显示出来。这样就可以通过DEBUG卡上显示的16进制代码判断问题出在硬件的那一部分，而不用仅依靠计算机主板那几声单调的警告声来粗略判断硬件错误了。通过它可知道硬件检测没有通过的是内存还是CPU，或者是其他硬件，方便直观地解决棘手的主板问题。以此类推，还可以判断超频的限制硬件是哪一个，做到有的放矢，查障无忧。常见的错误代码含义如下： 1、“C1”内存读写测试，如果内存没有插上，或者频率太高，会被BIOS认为没有内存条，那么POST就会停留在“C1”处。 2、“0D”表示显卡没有插好或者没有显卡，此时，蜂鸣器也会发出嘟嘟声。 3、“2B”测试磁盘驱动器，软驱或硬盘控制器出现问题，都会显示“2B”。 4、“FF”表示对所有配件的一切检测都通过了。但如果一开机就显示“FF”，这并不表示系统正常，而是主板的BIOS出现了故障。导致的原因可能有：CPU没插好，CPU核心电压没调好、CPU频率过高、主板有问题等。 |
|
