浅谈主板自动报错功能 |
|
| 最近联想主板也推出了一款带有四颗诊断灯的SX5EP主板，可以说如何正确诊断开机电脑故障成了多数主板厂商的设计理念。
近几年来，多数主板厂商都把原先主板出厂检测员手中才能装备的报错设备和技术加装在主板上，这样在攒机或使用电脑时，由于人员的误操作或其它硬件原因出现问题时，使用者会一目了然地知道问题的所在。当然笔者需要提醒各位，自动报错不是全能的。 目前具有自动报错功能的主板主要有以下几个主板厂商。 早在1999年，微星推出了指示灯型的主板，该技术称为D-LED。该技术是将主板中BIOS的工作提示代码指令与主板PCI/ISA中间的4个发光二极管相连结，通过发光二极管来表达主板工作情况，完成自动报错任务。但由于是早期产品，与第二代的技术相比，显示效果不是很理想。并且目前微星推出的主板中，已经少有带有这种报错功能的主板。（微星的D-LED，代表产品MS-6199,MS-6199VA,MS-6153VA Pro） 精英是第二代推出显示技术的厂商，它的技术成为"侦探大师"。与微星不同的是，这次精英采用了DEBUG显示技术，用数码管代替了二极管，就是用两位数的显示代替四位数的发光二极管。可以显示出0~99之间的任意数字状态，比发光二极管的16种状态要多，另外两位数字代码显示对于对比故障说明书比较清楚，极大地方便了用户的使用。但是由于成本较高，因为需要将一个数字电路焊接在主板上，所以DEBUG显示技术主要用于高档主板上，没有能实现它的最终目的，想想，对于发烧级的老鸟来说，根本不需要自动报错，那多没面子啊，普通的用户才是最需要的这种自动报错技术的，但是可惜银子又不多，所以技术虽好，只能"望板兴叹"。

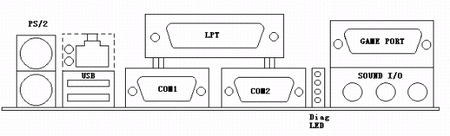

"88就是数码管" 联想最新推出的SX5EP也采用了诊断灯来自动报错，由于价格仅为868元，加上诸多的超频特色，应该是目前带有自动报错功能中一款性价比较好的主板。SX5EP主板的诊断灯是由软件来实现的。当系统开启时，BIOS会对系统的每一部份进行初始化及检测，与此同时透过GPIO来控制四颗诊断灯的颜色把状况表达出来，GPIO是南桥 (或I/O芯片) 里预留的一些通用控制接口，正好可以用来控制四颗诊断灯之用。用软件来检测及控制四颗诊断灯的颜色，整个过程都是由软件来实施。对于主板厂商来说，主板电路既简单，又实用，同时也不须要花太多金钱在硬件电路上，不会增加太多成本，但对用户来说，却提供了一个很实用的系统诊断工具。当然，尽管在硬件上花费不多，但在BIOS的程序上，每个主板厂商一定都会花了不少心血。SX5EP主板诊断灯的位置如下图：
除了显示技术外，大众公司还推出了第三代主板技术，语音提示技术。主要实在大众的KA-6110主板上采用过。智能化水平比较高。 好了，主板报错技术就说到着吧，也许不久的将来会出现更高明的报错技术，反正主板的今天是价格越来越便宜，但是创新和技术是越来越成熟，对我等DIY来说是一件好事。 |
