无敌锁保护插座的工作原理

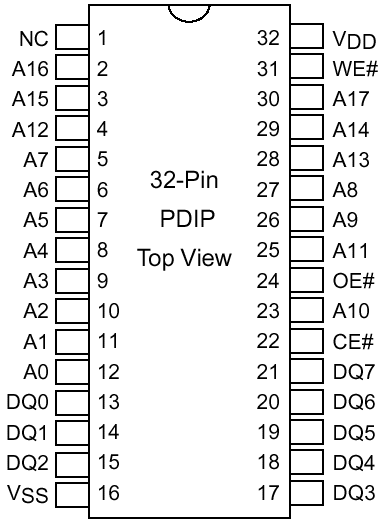

下图是W29C020（256K×8，2M芯片）管脚示意图，从图中可以看出，其管脚按功能可分成四大部分，分别为电源脚、地址脚、数据脚和控制脚，其中的地址脚、数据脚和控制脚分别和主板的地址总线、数据总线、控制总线相连。在控制脚中，“#WE”引脚和“#OE”引脚是控制芯片写入、输出数据的使能端，“#CE”引脚为芯片的片选端，当处理器需要对该芯片进行读写操作时，首先必须选中该芯片，即在“#CE”端送出低电平，然后，再根据是读指令还是写指令，将相应的“#OE”引脚或“#WE”引脚拉至低电平，同时处理器要通过地址线送出待读取或写入芯片指定存储单元的地址，把该存储单元中的数据读出或者将数据线上的数据写入到指定的存储单元中，完成一次读或写操作。由此可见，BIOS并非处于主板上的特殊位置，也并非什么特殊设备，它就挂在主板的总线上，并受CPU的控制完成读写操作。


根据以上芯片的工作原理，我们就可以很容易地明白“无敌锁”保护插座的工作原理。“无敌锁”保护插座处于主板和BIOS之间，它拦截了主板发出的、通往BIOS的“写”信号，用开关控制相关的电路以决定是让“写”信号通过还是不通过，当BIOS的“写”管脚补断开时，自动被拉到高电平，使BIOS处于写保护状态，从而有效地保护了BIOS。由于“无敌锁”保护插座处于最高的优先权，任何对BIOS试图写的操作都不会被BIOS接收到，达到了极高的安全性。

“无敌锁”保护插座在原理上是科学的，同时，在不同种类，不同型号、不同档次的PC上的实验表明，它不存在兼容性，有极高的安全性能，可以有效地保护CIH类病毒对BIOS的破坏，在去年6.26期间，几十台试验的机器没有一台受到CIH病毒的破坏。
