对内置插卡式BIOS编程卡的测试

BIOS编程卡能否对其声称支持的所有芯片进行可靠地编程、读写，是我们测试的主要目的。另外，我们还要测试一下其在不同主频、不同档次机器上的使用情况，看其兼容性如何？稳定性如何！

一、对普通1M FLASH芯片的读写、编程

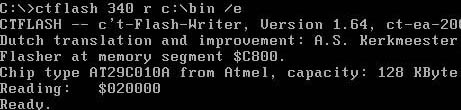

把一片普通的ATMEL公司的AT29C010（1M的芯片）插在编程卡的插座上，启动机器，对其中的内容进行读入，显示的画面如下：


系统能自动检测出芯片为AT29C010，芯片的容量是128K即1M的，正常读入，地址范围为000000－020000。然后再进行写入（即编程）实验，敲入的命令如下：

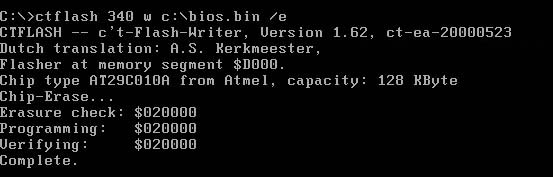

控制程序先要删除芯片的内容，然后开始编程，编程结束后还要进行校验，全部没有问题后，才显示COMPLETE，顺利地完成写入工作，表示没有任何问题。

二、对普通2M FLASH芯片的读写、编程

再试一片2M的芯片，这次，拿来SST公司的39SF020，插到插座上，再进行读入和写入操作，显示的画面如下：

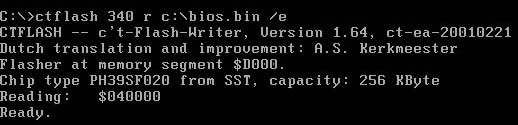

读入时，地址范围比刚才的多了一倍，说明芯片的容量是2M的。这些，系统都自动检测出来了。再进行写入实验：

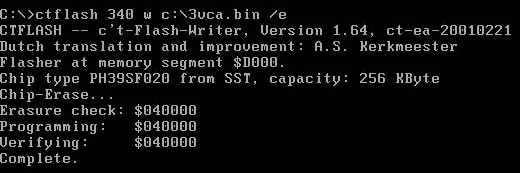

程序执行结果也表明没有问题。

后来依次又实验了F29C51001、F29C51002；W29C010、W29C020、AT49F001、AT49F002；Am29F010、Am29002、Am29F040，实验的芯片容量从1M到4M，都可以可靠地读写、编程，表明BIOS编程卡的确做到了能够可靠地支持市面上大多数芯片。

三、对分块式BIOS芯片的读写、编程实验

找来一片INTEL出的I28F010芯片，这是一片分块式的芯片，其内部结构分成了几个部分，在对芯片进行编程时，要在其VPP端加上＋12V的编程电压，并且，其PR＃端也要加上＋12V的编程电压，因此，编程卡上要加上这两个电压，即把J4、J5跳线设到＋12V的位置。

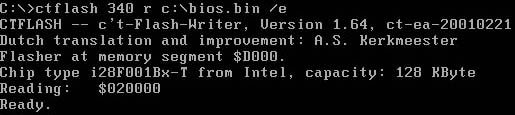

首先进行读入实验，程序也把芯片的类型正确识别出来，读入正常完成。

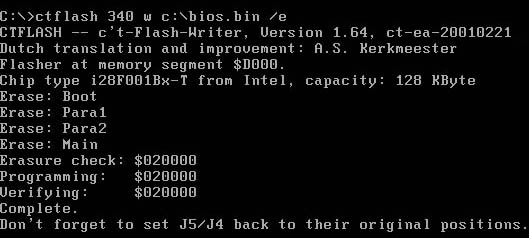

在对芯片进行写入时，这个画面和我们上面看到的不同。在对芯片内的数据进行删除时，它按芯片内部分成的块来删除，先删除BOOT，然后删除PARA1、PARA2，最后再删除MAIN部分。其它的操作就和上面一样了。这说明这片芯片是比较特殊的。


最后还有一句，是上面没有看到的，那就是提醒你不要忘了把J4、J5跳线跳回原来的位置。所以，操作完毕后，要记住把跳线J4、J5跳回原样。

四、在不同的机器上对编程卡进行测试

这一点比较好办，我这里的机器比较多，计有286、386、486（66）、586（PR133），最高档的机器是我自己用的PIII800。通过在这些机器上进行测试，可以发现，编程卡工作的速度是随机器档次的不同而不同，机器的档次高，它读写的速度就快，机器的档次低，编程卡读写的速度就慢，但没有发现其速度有跟不上机器的CPU主频的现象，说明它的程序设计得比较完美，可以很好地适应各类不同的机器。

五、用编程器再对所写的芯片进行校验

把写好的所有芯片，用一台RF810编程器进行测试，说明没有任何问题。 RF810编程器工作的画面如下：

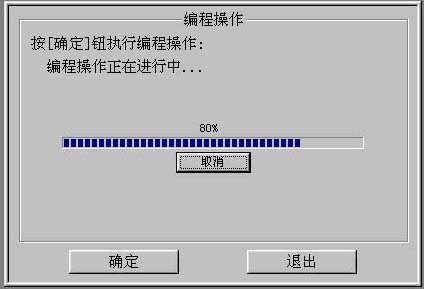

RF810编程器的编程操作。

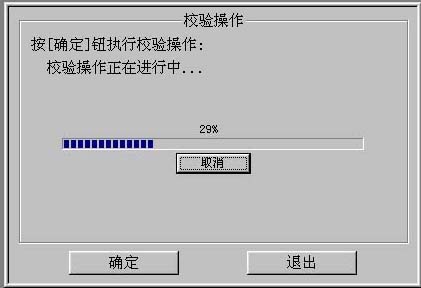

RF810编程器的校验操作。

测试BIOS编程卡对4M芯片的读写及编程能力

目前，市场上的4M芯片比较少，本站长跑遍了整个市场，才找到几片4M的芯片，是MX公司的，具体型号为MX29F040。这种片子BIOS编程卡能不能写，心里也没有底。

对于各种型号的芯片，有的电脑爱好者还不大容易分清楚。第一代EEPROM芯片，是属于分块式的芯片，1M芯片的代表是28F010，这种芯片，编程时，需要加上＋12V的电压，该电压即要加在VPP端，也要加在PRG＃端，因此，编程卡上的J4和J5都要设在＋12V的位置。2M的芯片，其代表为28F020，尽管是分块式的，但是J5不用加在＋12V上，因为J5同时又是1M和2M芯片的转换端，对1M的芯片可以设在12V处，但是对2M的芯片，就不用设了，否则2M的芯片编程卡会当成1M的，因此它的地址线A17没有用上。

对于FLASH ROM芯片，不用加什么电压，用编程卡上的默认值即可。

忠告大家，如果对某片芯片无法判断其类型，先把它当成FLASH芯片，如果编程卡不认它，再先设J4成＋12V，如果还不行，再把J5设成＋12V。正常操作完毕后，一定要记住，把J4和J5复原！

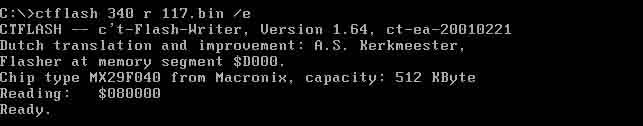

MX29F040是一片FLASH ROM，所以不用设置任何跳线，把它按正确的方向插在管座上，先进行读操作，编程卡正确地认出了它，显示的信息如下：

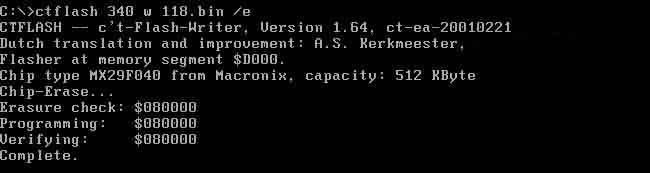

OK！察看生成的文件117.BIN，是一个512K的文件，的确是4M的。再进行写操作，编程卡也顺利地完成了，显示的画面如下：

程序删除、编程和校验的字节都是080000，比2M的芯片操作时间长了不少。

说明编程卡对4M芯片的识别也没有问题！的确做到了超前。
