编程卡J4、J5的用法
要明白编程卡上J4和J5的用法，需要大家对芯片的管脚有一定的了解。下图是编程卡的部分电路图。
从图中，大家可以看到，J4接芯片的RP端（30脚），同时也是RP和A17的转换端子；J5接芯片的VPP端（1脚），也是VPP和A18的转换端。A17是2M芯片的第17根地址线，在1M的芯片中不作地址线，而是在部分型号的芯片中用作RP端。A18是4M芯片的第18根地址线，在1M和2M的芯片中不作地址线，而是用作VPP端（但不是全部）。为了了解各芯片管脚的作用，我们从27系列的芯片看起。

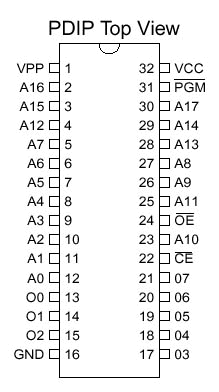

	27C020
27系列的芯片的特点就是写入时要加VPP编程电压，该电压随芯片的型号的不同而不同。从上图中可以看出，在1M的27C010及2M的27C020中，1脚被用作了VPP端，编程时，该端要加一个编程电压；但对于第30脚，由于1M的芯片没有A17地址线，因此在该芯片上，该脚是空脚；而在2M的芯片中，多了一根地址线，该脚用作A17。
到了 28系列的芯片，情况有了变化，以INTEL为首的芯片制造商引入了块的概念。这类芯片的特点就是写入时要加VPP编程电压，该电压现在固定为12V，并且在写入时，为了把块中的数据改写，增加了一个管脚RP＃，当该脚为12V时，块中的内容才能被改写。

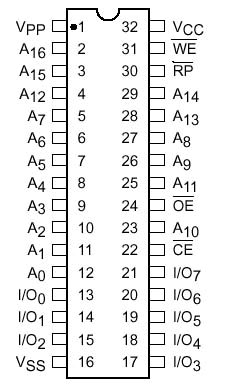

28F001	这种分块式的芯片的杰出代表就是28F001（1M）和28F002（2M）。从左图中可以看出，在1M的28F001中，1脚仍被用作了VPP端，编程时，该端要加一个12V的编程电压；但在第30脚，相比于27C010而言，该脚不再是空脚，而是用作RP＃端，用于加上12V对芯片内的块编程。对于这种分块的芯片，编程时，J4（RP）和J5（VPP）都要加上12V电压才行。那么对于2M的芯片，其第17根地址线怎么办，好办，2M的28F002芯片是一片40脚的芯片，它既有RP又有A17，不过这种芯片我们现在已不用了，在此不作讨论。如果大家有兴趣，大家可以到BIOS维修中，参考技嘉686BX主板的维修一文，其中有28F002的资料。

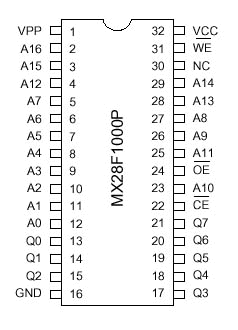

28F1000	后来出的芯片中取消了块的概念，所以，从右图中，大家可以看到28F1000芯片的第30脚，已不作RP端了，而是用作了空脚。
28F010	28F020
从上图可以看出，28F010也是这样，第30脚也用作空脚，该脚加不加12V无所谓，一般来作调整。对于2M的非分块的芯片，由于第30脚要用作A17，那么该脚就更不能加12V电压了。对于非分块的芯片（28系列、少量的29系列），在使用编程卡编程时，J5（VPP）加上12V电压就行，J4不需要调整，由于2M的芯片要用到它作A17，所以它不能调到12V的位置。
	至于29系列的芯片，它属于FLASH ROM，在编程时，不再需要加上编程电压，所以，不论是1M芯片还是2M芯片，其第一脚都是VC（空脚），当然不需要加12V电压。对于第30脚，1M芯片仍是空脚，2M芯片则用作A17地址线，当然不能加12V电压了。所以对于29系列的FLASH ROM，J4和J5都不用加12V电压，保持两个跳线的默认状态即可。
纵上所述，大家可以看到，J4需要调到12V的时候并不多，只是用于一些比较古老的芯片，象上面提到的28F001。而对于J5，不管是1M的芯片还是2M的芯片，只要该芯片需要加VPP编程电压，该端就要调到12V的位置，28系列的芯片都是这样。对于FLASH ROM，J4和J5都不需要调整。有时，编程卡总是提示需要加上12V试一试，一般说明该芯片已损坏了，编程卡不能准确测出其型号。
