CT216芯片组破解收看全部频道 |
|

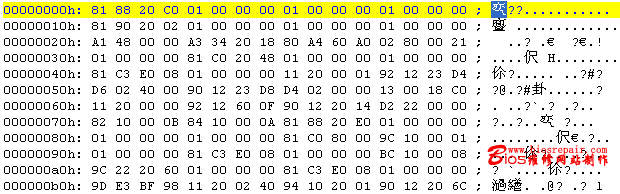

一、破解方法综述 CAT216H+AV2020+AV1108芯片组的接收机，其数据类型比较特殊，修改方法也与其它机型不一样；可以说是比较特殊的一个机型吧。 关于破解中星9加密，耗子已经陆续写了几篇关于修改破解的文章，已经解决了正常收看46台的问题。但2010年1月26日，中星9又一次彻底加密，重新更改了PID数据文件，以恢复到以前12个小数民族频道。为此耗子在第一时间，陆续推出各机型的修改方法，此文章为CT216H，一款比较特殊机型的修改方法。 要注意： 1、此文件修改以使用CAT216H+AV2020+AV1108的“山寨”卫星接收机主板为例来做介绍；打开你的自己机器的文件，参考下图，看文件的头部是否与图片格式一样，也可通过搜索“CCTV”来根据频道数据的格式，来确定文件是否与文章介绍一样： （文件头部）：
（数据区格式）：

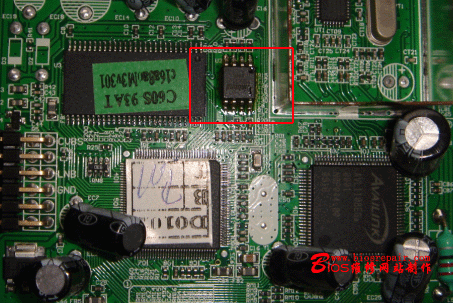

2、特别注意：修改的文件，一定要是1月26日后升级完成以后，再备份出来的文件，不要用以后读出来的数据，否则无论怎么修改，还要自动升级。 二、读取数据 本文要修改的 CAT216H+AV2020+AV1108中星9接收机，主板图片如下：
修改需要的文件，是ULTRAEDIT32 16进制编辑软件，BIOS维修网站下载： 首先取下卫星接收机的固件BIOS芯片，其是SOIC8封装的WINBOND W25X80芯片，由于是贴片芯片，因此需要使用热风拆焊台，取下芯片后，用编程器读出数据内容，然后将读出的文件保存成BIN文件，这里耗子保存为CT216.BIN（文件名可以随意）。使用的编程器为业余的25 SPI通用编程器如下图：

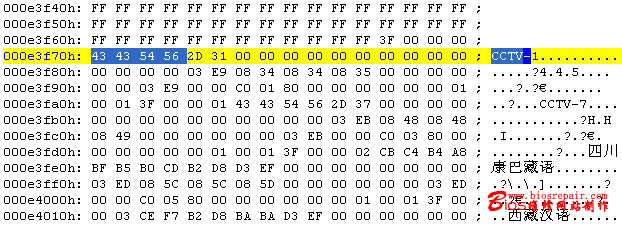

三、添加PID数据信息 文件读出后，运行ULTRAEDIT32文件，打开读出数据文件，这里为CT216.bin，在读入文件后，在ULTRAEDIT32工具栏--“搜索”--“查找”--“CCTV”，找到频道数据区，如下图：

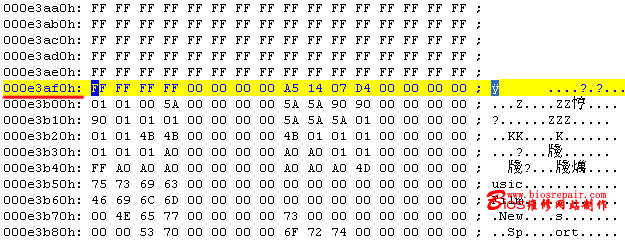

然后移动右侧的上下移动框，向上移动找到地址：e3af0H,将光标定位在e3af0H如下图：

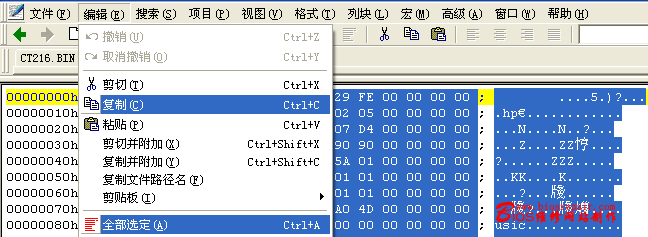

将光标定位后，我们使用ULTRAEDIT32打开文章开始时提供下载的CT260 46频道PID数据文件BIN文件，调入文件后，在ULTRAEDIT32工具栏--“编辑”--下拉菜单中选择“全部选定”，选择后，整个文件数据应变成蓝色，然后在ULTRAEDIT32工具栏--“编辑”--下拉菜单中选择“复制”，如下图：

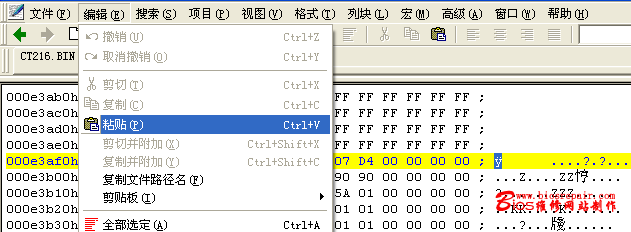

复制完成后，切换到CT260.bin文件窗口，确定鼠标在E3AFOH地址处（一定要确定），然后在ULTRAEDIT32工具栏--“编辑”--下拉菜单中选择“粘贴”即可将复制的46频道PID数据文件，粘贴在此位置，如下图：

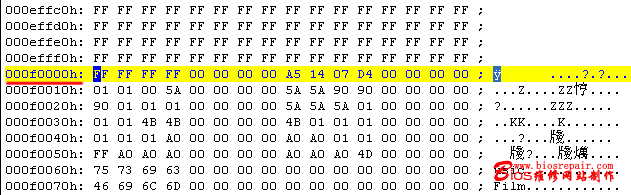

粘贴完成后，此时会看到鼠标应在F0000H地址处闪动（此时一定不要按鼠标的左右键），一定要确定这个位置，因为我们增加了50448字节的46个频道的数据文件，因此我们还要删除50448字节的数据，如下图：

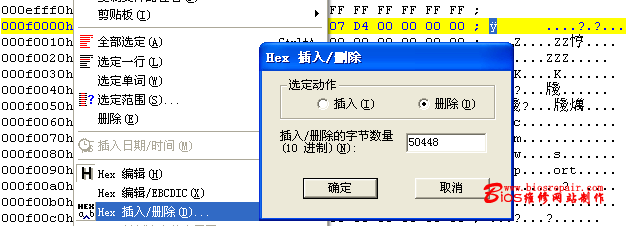

确定鼠标光标没有移动，还在F0000H地址处，点击ULTRAEDIT32工具栏--“编辑”--下拉菜单中选择“HEX 添加/删除”，在出现的对话框中选择删除，然后输入删除的字节“50448”如下图：
点击“确定”即可删除。修改完成后，就可点击ULTRAEDIT32工具栏--文件--另存为，将修改后的数据保存成文件。 四、把修改好的数据文件写回数据芯片 最后，用编程器将修改后的文件写回芯片，插到卫星接收机上，开机即可使用，此时可正常46频道。
CAT216H+AV2020+AV1108 46台PID数据下载：http://www.biosrepair.com/bios/CT260PID.RAR
注意：1、修改的文件，一定要是1月26日当天升级完成后，再备份出来的文件，否则无论怎么修改，还要自动升级。 2、修改后，一定不能使用自动或搜索频道功能，否则还将恢复12个台。 3、添加已经修改好的46台的PID数据文件时，鼠标定位一定要准确，否则就会出错。 注意：此文章仅限于芯片技术交流，如用于商业及违法用途后果自负！于本网站无关。
|
|
