使用接收机自带串口升级口破解 |
|
本文件需要的文件下载： 中9重复的不断加密，很多网友通过使用编程器读写25 SPI芯片，成功正常收看中9全部频道；但在升级过程中，好多网友也发现，部分早期的机器，不是使用的8脚 25 SPI芯片，而是使用的TSOP48的29 FLASH芯片，对于此类芯片，直接使用编程器，操作会很麻烦；但是这部分机器，基本都集成有9针串口升级口，其实通过此升级，可以方便的对中9接收机进行修复的。 最近朋友给耗子送来一台航天天信的中9接收机，其是GX3001国芯的芯片组。其数据芯片，就是使用TSOP48的29LV160 16M芯片，此机集成有串行升级口，通过此口成功修复；对此耗子将过程做一详细介绍。 主板图片如下图（此机做工真的不错），图中标明即为TSOP48 29LV160的芯片，注意主晶振，后面要用到这个晶振频率：

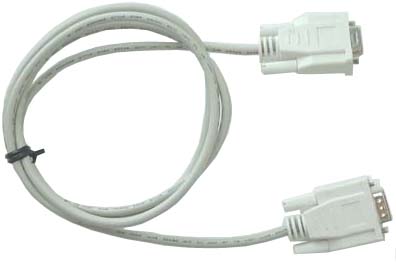

首先找一台有原装串口的台式机（注意最好使用台式机，部分笔记本的串口多是USB模拟的，此类串口无法使用的），使用直联的串口数据线（市场上那种一公一母线即可），将串口线一端接台式机串口（COM1或COM2），另一端接在接收机的串行升级口上(注意：联接时，电脑和接收机，一定要关机)。 串口线如下图：

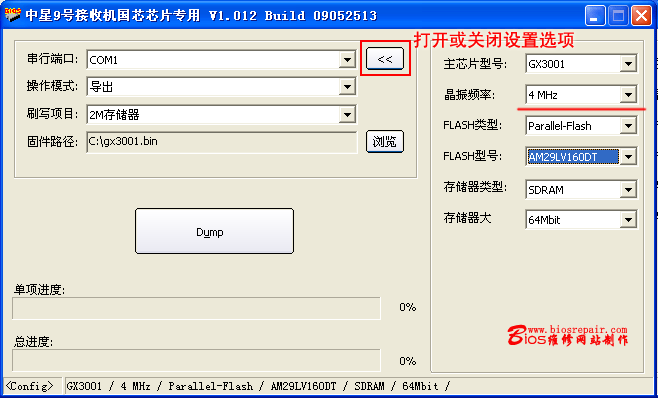

联接完成后，电脑开机，然后运行文章前面提供的GX3001国芯的刷机程序，然后根据自己的实际数据进行设置（按打开或关闭设置选项，即可进行相应设置）：本例机的实际数据设置如下图，网友要根据自己的实际数据进行设置（无论你是否有可用的文件，在写入前，一定备份好自己的原机数据）。 由于芯片是29LV160，其文件应是2M的，因此刷写项目那需要选择2M存储器。 注意：关键是晶振频率设置那里，这里一定要以主晶振为准（一般主板上会有一个以上的晶振，要以主芯片旁边的晶振为准，主芯片多大于其它芯片，应很好判断），如果晶振设置不对，是无法进行读写操作的！！！

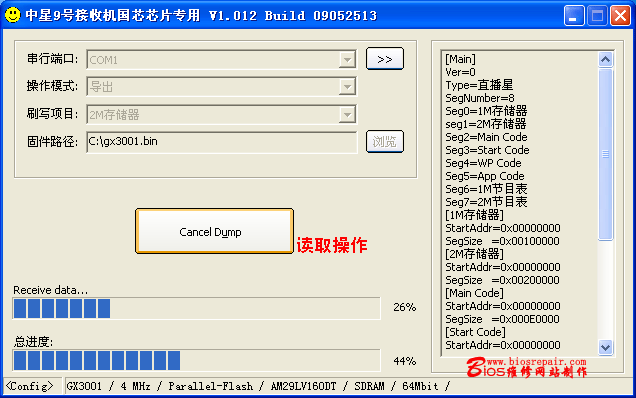

首先备份原机数据，操作模式选择导出，按“Dump”项，然后再打开接收机电源（注意，一定要先按读取“Dump”，然后再开接收机电源）系统将自动读出数据，并且按你设置的文件名保存，这里保存为C盘下gx3001.bin。（如果无法读取，即没有进度条，请检查晶振频率是否设置错了）：

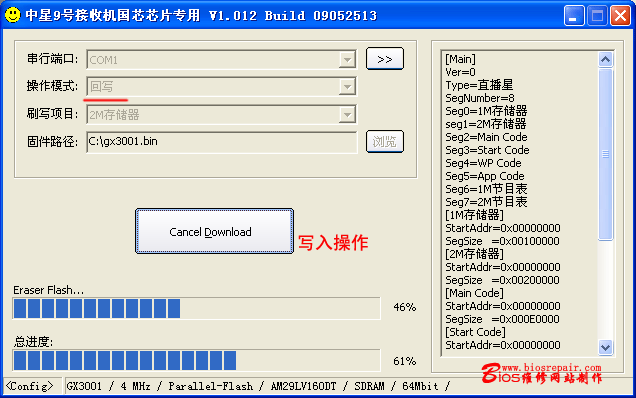

读取完成后，使用相应的修改软件或手动修改，如网站：GX国芯收看全部46频道加广播 修改方法教程（3.3），将备份的文件修改后，然后在“操作模式”中选择“回写”，在“固件路径”中选择修改后需要写回的文件，点击“Download”项后，然后再打开接收机电源（注意，一定要先按写入“Download”，然后再开接收机电源），将自动将修改好的数据写回芯片。

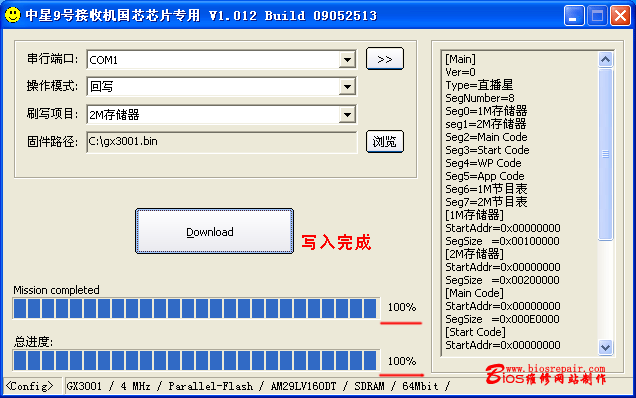

等写入进度进行到100%，即可关闭接收机电源，拔下串行数据线，至此操作就完成了。
注意： 1、设置数据时，一定要注意晶振频率，即以主晶振为准，详细可看文章第一张图标的晶振频率。 2、读或写操作时，一定要先按下读写项，然后再开接收机电源，步骤一定不要错。 本文件需要的文件下载：
注意：此文章仅限于芯片技术交流，如用于商业及违法用途后果自负！于本网站无关。
|
|
