IBM X201显示成SL410K故障修复 |
|

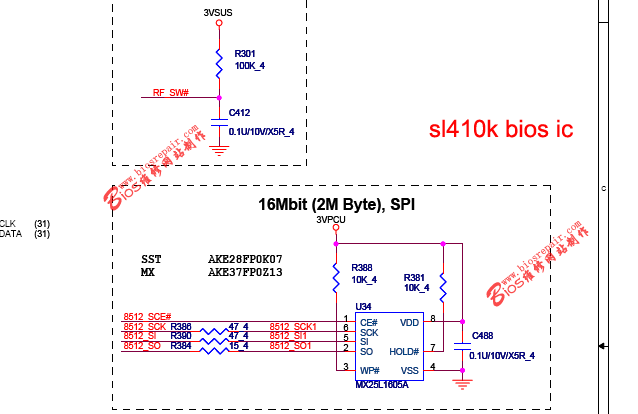

网友寄修一台IBM X201笔记本,问题是,由于机器有开机密码,在维修部送修返回后,在系统下检测显示为IBM SL410K,而且USB也无法使用;插上USB设备,指示灯亮,说明USB有电,但无法使用USB设备;当然确定USB设备是正常的。 接修后,首先加电判断故障,与网友回复一致;检测机器型号为SL410K,USB无法使用。由于原机是密码问题送修过的,所以拆开机器后,目测机器都维修过什么?首先主板的BIOS芯片有焊接的迹像,开始怀疑是不是BIOS写错了,但很快又否决了这个想法。因为X201 BIOS芯片容量是64M的,SL410K的BIOS芯片容量是16M的,为准确,分别对应两款机器的电路图,如下图:
因此BIOS文件写错的可能性可能排除,再仔细查找,发现主板的密码芯片,也有焊接的迹像;那是不是密码芯片的问题呢,因为IBM笔记本的序列号也是在密码芯片中的,X201的密码芯片是SSOP8的PSO8芯片,如下图:

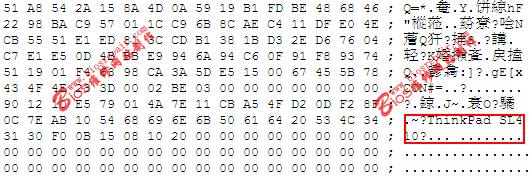

用IBM解密编程器(编程器介绍:http://www.biosrepair.com/ibmpass/ibmpass.htm),不拆密码芯片,联接三根数据线,将密码芯片的内容读出来后,查看后确定是密码文件写错,是写的SL410K的文件。如下图:
将密码文件写成X201的,装机后,开机显示正常型号为X2O1,而且USB问题也解决了;对于型号问题还可理解,但为什么密码文件写错,USB不能用呢?这个问题,耗子也不明白,只是以这次维修过程为例,写一下过程,以便网友有相同的问题,可以有个参考。
|
|
|
