修改SIS集成显卡主板BIOS,支持宽屏显示器 |
|

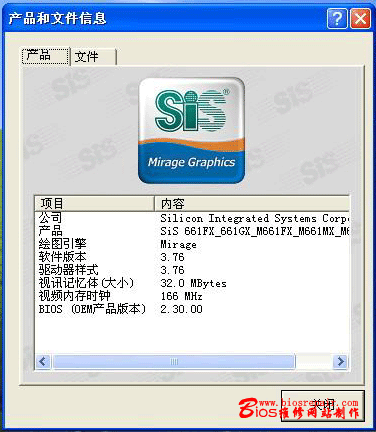

今天有网友回复，其购买一台19寸的宽屏液晶显示器；由于其主板是华硕的P4S8X-MX主板，其是SIS661FX芯片组，集成显卡，由于其无法支持宽屏的1440*900分辨率，只支持1440*1080分辨率；因此无法正常使用。使用过液晶的网友都知道，液晶显示器都支持一个默认的分辨率，如果使用非默认的分辨率，那显示很别扭的，呵呵。 经过到SIS主页查询得知，必须使用显卡BIOS版本为2.30以上版本的BIOS，才可支持宽屏的1440*900分辨率；所以修改的关键，只要找到2.30以上版本的显卡BIOS，然后加入到华硕的P4S8X-MX主板BIOS中，即可解决支持的问题。 但由于SIS网站上没有提供高版本的显卡BIOS文件，因此唯一的方法，只有找已经升级为2.30版本其它同芯片组的主板BIOS文件，分离出显卡BIOS文件，然后再加入到自己的主板BIOS中。 从网上查询搜索，acer的SA80台式机主板BIOS，其显卡BIOS已经升级为2.30版本，为此从台湾网站下载到SA80的BIOS文件，经过分离合并，成功的解决了对宽屏显示器支持的问题。 下面，耗子将详细的修改过程，做一一详细介绍： 本文件中使用的软件包括：CBROM219 MMTOOLS和UltraEdit32 CBROM219 MMTOOLS UltraEdit32 SIS661FX芯片组，集成显卡2.30版ROM文件下载: 下载SA80的BIOS文件后，其是自解压文件，将其解压缩后，得到如下文件；由于其BIOS文件acgxa15a扩展名为BIN，而且随BIOS文件提供的刷新程序是WINFLASH，因此判断其BIOS文件为AWARD BIOS。

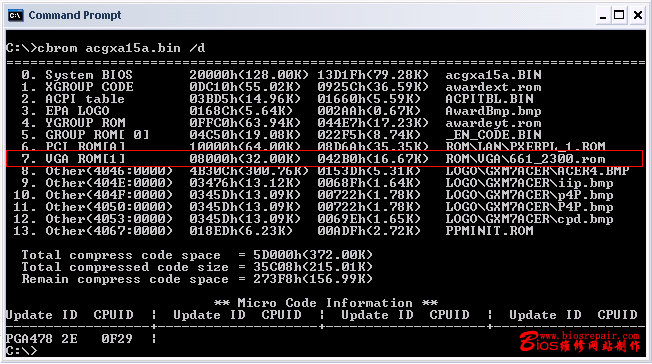

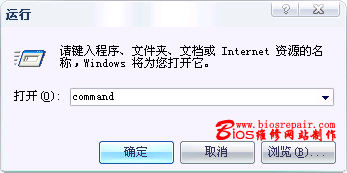

下载CBROM，在DOS环境下；如果是XP操作系统，点击开始--运行--输入COMMAND，确定后即为DOS环境。将CBROM和acgxa15a.bin拷在同一目录中（主要方便操作），输入CBROM acgxa15a.bin /D参数，查看是否有VAG BIOS（其中661--2300.ROM即是显卡ROM文件）。

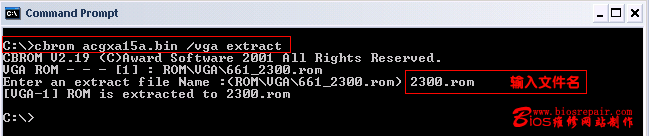

从上图中可看到，BIOS中有VAG ROM，即显卡的BIOS文件；因此使用CBROM的EXTRACT参数将显卡BIOS文件分离出来；在DOS环境下，输入CBROM acgxa15a.bin /VAG EXTRACT；回车后，系统将提示输入保存文件的文件名，在此你可任意输入文件名也可使用BIOS文件中的原文件名。

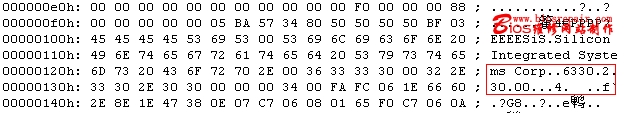

由于我们输入的保存的显卡文件名为2300.ROM，因此回车确定后，会在当前目录下得到一个2300.ROM文件；为了确定2300.ROM是否高版本的显卡ROM文件，可用UltraEdit32程序，打开备份出来的2300.ROM，确定其版本。

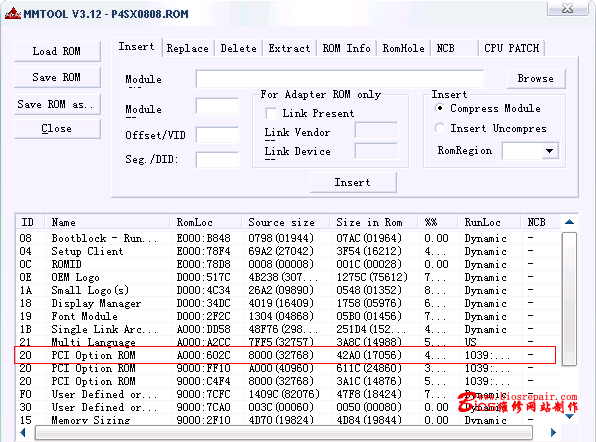

从上图中可看出，分离出来的显卡BIOS文件版本为2.30，因此只要将此文件加入到华硕的P4S8X-MX主板BIOS中即可。 由于华硕的P4S8X-MX主板BIOS文件为AMI的BIOS，因此要将显卡的ROM文件加入到BIOS中，需要使用AMI BIOS修改工具MMTOOLS。 下载MMTOOLS，由于其是WIN环境下修改程序，我们可以在WIN环境下直接运行；运行MMTOOLS，选择工具栏中“Load ROM”调入需要修改的BIOS文件-P4S8X-MX.rom。 打开后，其文件结构如下图，其中第一个ID为20的PCI Option ROM，即为显卡ROM文件。

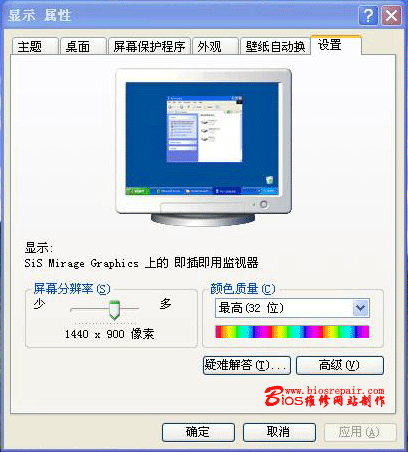

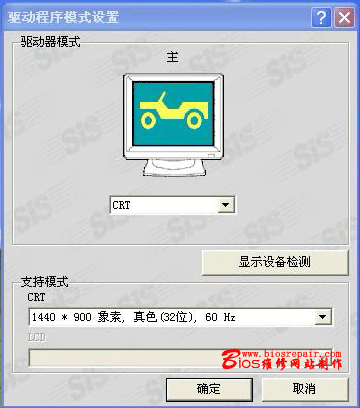

选择工具栏中的Replace替换按纽，然后选择第一个ID 为20的PCI Option ROM，在Browse中选择我们分出的显卡ROM2300.rom文件，然后点击Replace即可替换原来的低版本显卡ROM文件（注意：其中的Module ID Vendor ID Device ID一定要保持默认值，不要随意修改！！！）。 替换完成后，点击Save ROM或Save ROM as，将替换后的BIOS文件保存，然后使用刷新程序，将修改替换好的BIOS文件写入主板即可（关于刷新，请参考网站相关内容，耗子在此不做详细介绍）。 将BIOS写入主板后，重新开机进入操作系统，并安装显卡驱动，然后在显示设置中，即可选择宽屏显示器所支持的1440*900分辨率。

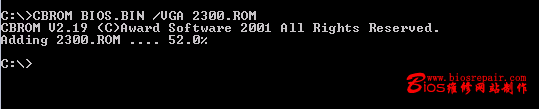

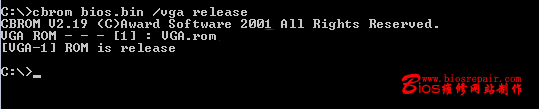

如果主板BIOS类型是AWARD，使用CBROM即可完成对显卡ROM文件的添加（如BIOS文件名为BIOS.BIN）。 首先删除原来的显卡ROM，在DOS环境下，输入CBROM BIOS.BIN /VGA RELEASE 然后输入CBROM BIOS.bin /VGA 2300.ROM
修改完成后，使用AWDFLASH刷新程序，将修改添加好的BIOS文件写回主板即可（注意：AWARD的BIOS操作时，无论刷新还是使用CBROM修改，最好在纯DOS环境）。 附:SIS661FX芯片组，集成显卡2.30版ROM文件下载: 如有修改的问题或疑问，请联系耗子 QQ：125081447 diybios@263.net 以上文本内容及图片由BIOS维修网站 网络耗子版权所有，如要转载请注明出处，否则谢绝非法盗用此文章内容。 www.biosrepair.com BIOS维修网站 耗子制作
|
|
