宏基(ACER)4520笔记本BIOS分离 |
|
|

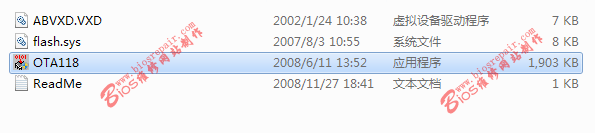

笔记本以其轻巧、可携带性，以及性能的普遍提高，有些机型在性能上已经可与台式机持平，因此得到了很多网友的认可；在日常使用中，好多网友也喜欢升级笔记本的BIOS，但升级BIOS，就会由于一些不可预知的情况，造成升级BIOS出错；维修重写笔记本的BIOS，是一件麻烦的事情，一是需要拆开机器，找到BIOS芯片，而且还需要拆焊，这都不是一般网友可做到的，二是笔记本厂家提供的BIOS文件，多是EXE自升级程序，当然这主要是方面用户升级使用，但另一方面也给维修带来了不便，因为此类BIOS都需要分离才可使用。所以在这里，耗子提醒并建议，如果没有特别需要或对升级BIOS没有经验，最好不要升级笔记本的BIOS。 网友的一台宏基（ACER）Travelmate 4520笔记本，由于刷新过程出错，造成机器无法启动，只有重写BIOS才可恢复了；拆开机器，其BIOS芯片是25X80VS1G SPI芯片，但从宏基官网下载的BIOS是EXE自刷程序，因此如何分离BIOS，就成了关键问题了。 耗子还是按以前分离BIOS的规矩，只做分离介绍，不做分析介绍；因为以前也说过，好多网友看文章根本就没有耐心，内容多了，就更没有耐心了；许多与文章介绍的机型完全一样的，都不能参照分离出来，呵呵，耗子真不知道说什么好，有实际参照的都分不出来？我还能说什么？所以，只要主页中有实际文章介绍的机型，参照分不出来的网友，也不要问耗子，耗子对此类问题根本不做任何回复，呵呵。 文件下载后，是一个RAR压缩程序，直接使用WINRAR解压缩，得到4个文件，其中一个名为：OTA118.exe文件，即为自动升级的BIOS文件，如下图：

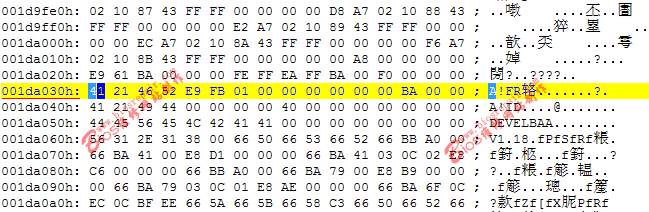

通过分析，其中的OTA118.exe文件大小约1.9M，而使用的BIOS芯片为25X80VS1G，芯片容量8M，对应的BIOS文件的大小是1M字节，因此通过此可判断，OTA118.exe可执行文件中的BIOS并没有压缩，这样来说，分离简单了；只要确定文件的头部和尾部，即可方便分出BIOS文件。说明一下：一般来说，EXE可执行文件的大小，比BIOS芯片容量大出很多，基本上BIOS文件都是没有压缩过的，这样的文件相比来说，最容易分离。 运行Ultraeidt32 16进制编辑软件，打开OTA118.exe文件（Ultraeidt32可从BIOS维修网站程序下载中找到），找到地址：1DA02FH，此处即为BIOS文件的尾部，（对于如何判断此处为BIOS尾部的分析，在此略过，有想详细了解分析过程的网友，可QQ耗子），将鼠标定位在1DA030H地址处，即下图蓝框标出位置；如下图：

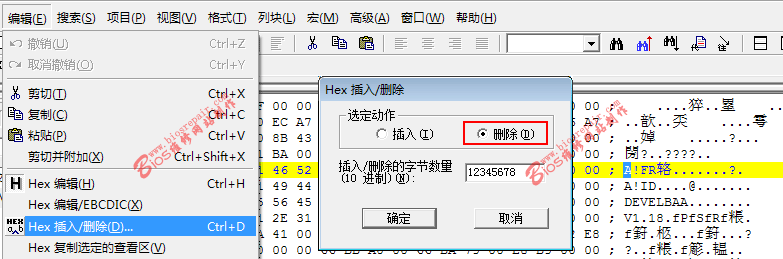

定位后，需要将此地址后面所有无用字节删除；选择Ultraeidt32工具栏--编辑--Hex插入/删除，选择删除，在删除字节数量中，因为要删除后面所有内容，所以在删除字节数中，尽可能输入最大数值，这样一次就可删除干净，如下图：

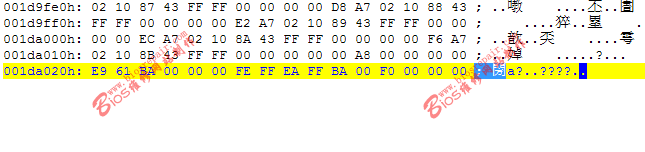

选择确定后，即可删除1DA02FH地址处后面所有内容，如下图：

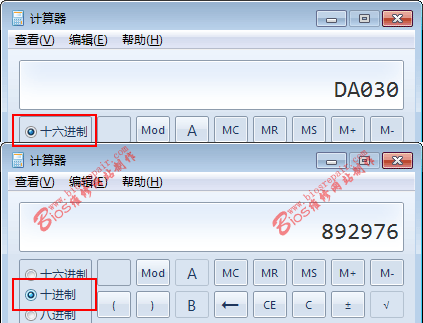

确定了BIOS文件的尾部，而且将尾部无用内容文件删除了，下面我们只要确定BIOS文件头部的地址，然后将文件头前面所有无用内容删除，那么就可得到准确的BIOS文件。 现在整个文件的地址是：1DA020F地址，而且开始已经根据BIOS芯片的型号，确定BIOS文件大小为1M，即FFFFFH；那么从整个文件头部删除1DA020FH减去FFFFFH的字节数，剩下的字节即为BIOS文件。在这里我们可用WINDOWS自带的计算器来计算，1DA020FH减去FFFFFH，为16进制DA030H，10进制为892976。 在使用计算器时，如是WIN7，在工具栏--信息中，选择程序员模式。如是XP等，选择科学型。 先选择16进制，输入1DA020FH减去FFFFFH，后面的H不用输入，计算出结果DA030H后，再点击10进制，就可得到892976。

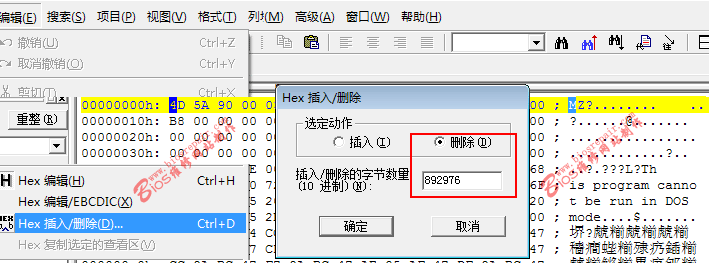

将鼠标移到整个文件的头部，即00000H地址处，鼠标点击00000地址处，然后选择Ultraedit32--工具栏--编辑--HEX添加/删除，输入需要删除的字节数：892976，点删除，如下图：

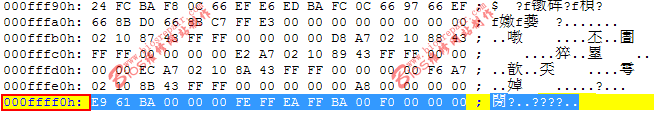

确定删除，查看文件尾部，如果显示如下所示，即FFFFFH地址，即表明文件完整，如下图：
最后将数据保存成文件，点击Ultraedit32--工具栏--文件--另存为，将数据保存成文件即可。然后用编程器将分离出来的BIOS文件，写入芯片操作即完成。
|
|
|
