ThinkPad T60笔记本BIOS刷新失败恢复过程 |
|

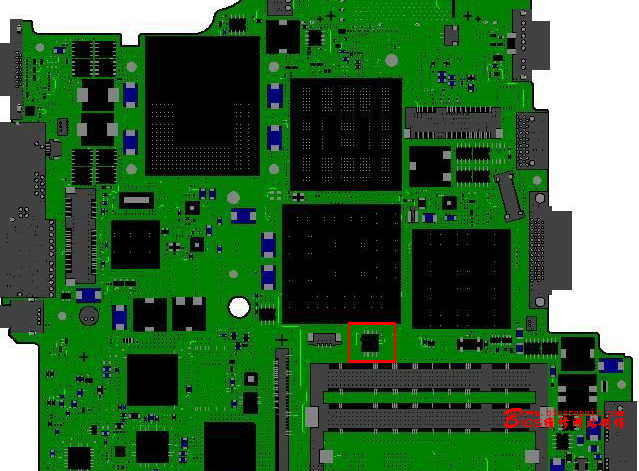

网友回复，自己的ThinkPad T60笔记本电脑，由于IBM网站提供新版本的BIOS文件，因此就想升级BIOS；在下载到升级程序后，运行刷新，系统提示备份文件完成后开始刷新的过程中，程序停止响应；在重启机器后，黑屏无法启动。 BIOS刷新失败，因此只要重写BIOS即可解决问题的；在收到网友的机器后，首先确定T60的BIOS芯片；通过T60的点位图，确定T60的BIPS芯片，应是内存槽上方U49，一个SPI，25l1605AM SOP8的芯片（如下图）。

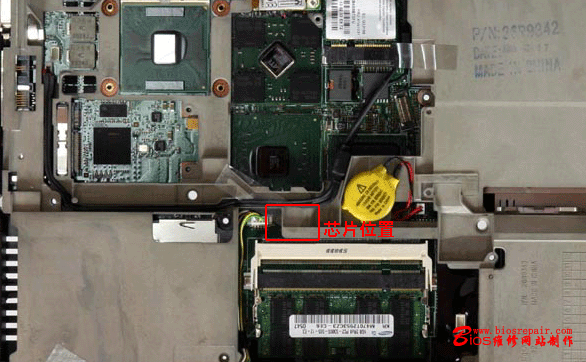

确定了芯片位置，然后拆机。由于芯片在内存槽的上面，本以为拆下键盘和掌托就可看到芯片，但没想到壳架正好挡住了芯片，没有办法只有全部拆开机器。 在这里说明一下，如果可正常看到芯片，我们只要联接除了芯片VCC即8脚外，其它7脚分别引线，对应接到编程器上，然后待修笔记本开机，即可用编程器进行写入操作的；主要是现在T60正好有壳架挡住了，所以只有拆机了。
将机器全部拆开后，即可看到BIOS芯片；为MX 25L1605，此芯片为16M芯片；即BIOS文件为2M，呵呵，芯片实际大小应是2M*8，具体原因，我想不用介绍了吧：-）。
一般在主板上要编程的芯片都会用记号笔作标记，以便生产线上识别，所以在主板上要找BIOS芯片很容易的；T60的BIOS芯片就用记号笔做出了标记。 找到芯片，接下来的工作就是拆下芯片（都拆到这份了，再用联接线的方法，反而麻烦了，所以直接拆芯片了），用热风台小心的吹下芯片，注意小心，别将其它芯片吹飞了呀，哈哈。

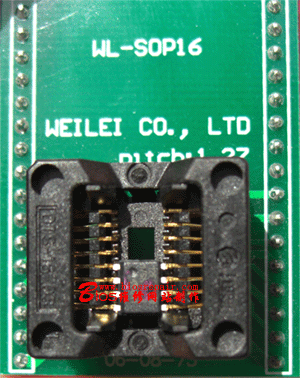

芯片拆下后，使用SOP8转接座，正确放好芯片；并插在编程器上。

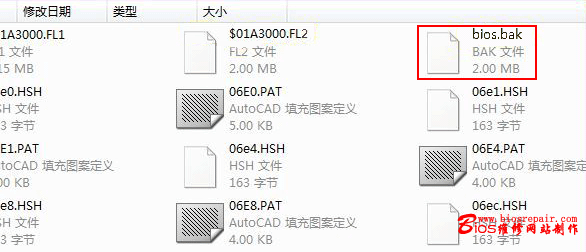

将已经备份的BIOS文件顺利写入。（因刷新前，系统已经进行了备份，因此使用备份文件即可）。

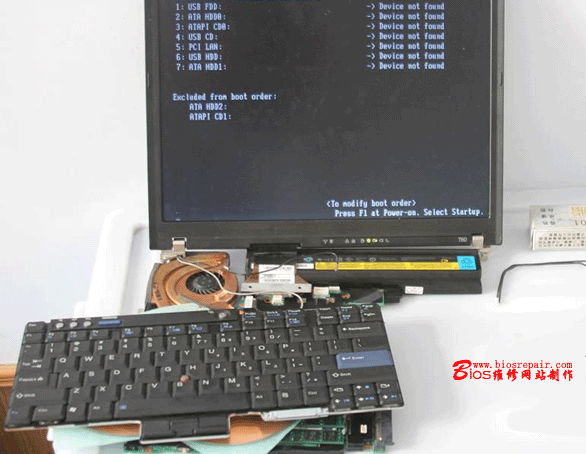

文件写入并将芯片焊回主板后，由于无法判断备份的文件是否正常，因此首先将风扇，电池，显示屏，和键盘组成的“最小系统”。按下开机键后，系统正常启动，因此说明文件写入一切正常。

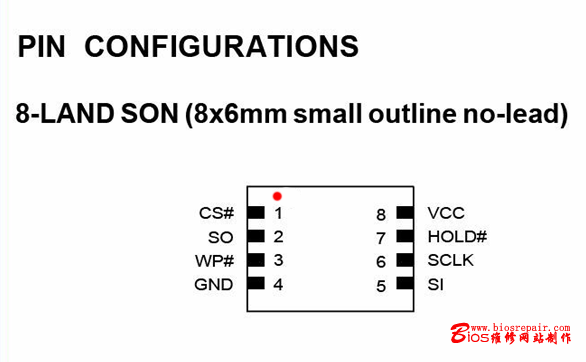

关机后，重新将机器组装完成后，顺利开机进入系统，至此维修过程完成。 附：MX 25L1605芯片的脚定义图：
|
|
|
