NEC笔记本BIOS分离过程分析 |
|
网友一台NEC PC-VA50HWTAAD69 笔记本，由于进行BIOS刷新时，断电造成BIOS刷新失败，机器无法启动；由于是BIOS刷新失败，因此只要找到机器的BIOS文件，使用编程器重写BIOS芯片，即可解决问题。因此BIOS文件成为此次维修的关键，网友自己从NEC网站下载到BIOS文件，但打开后，发现BIOS文件并不是单独的BIOS文件，但也不是与刷新程序整合在一起的整合文件，经过针对BIOS文件的分析，耗子成功的为网友分离出了BIOS文件，下面，耗子将分析及分离过程做一详细介绍：

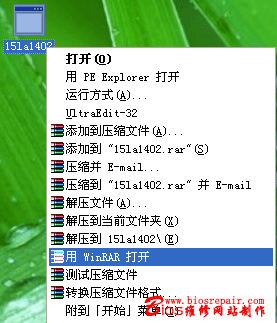

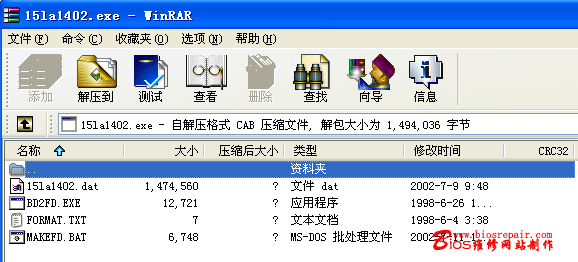

此文章所用到的文件为 网友传来的从厂家网站下载的BIOS文件是一个EXE文件，通过查看属性，看其文件应是自解压的EXE文件，在属性中按右键，选择使用WINRAR打开，将文件解出到一目录中。

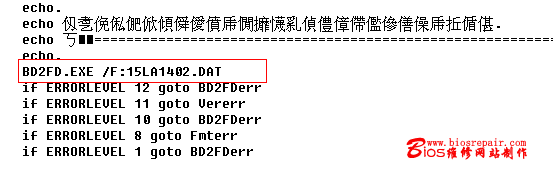

由于分出的文件中有BAT批处理文件，因此首先分析BAT批处理文件，分析其内容发现，其是用刷新程序调用的151a1402.dat这个文件，因此确定BIOS文件就在151a1402.dat文件中，看其文件大小并不是标准的BIOS文件大小（其使用是SST 39SF040 4M芯片，文件应是512K），所以要从151a1402.dat文件中将BIOS文件分离出来。

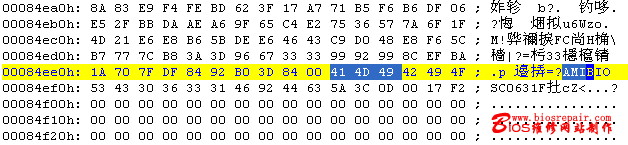

使用Ultraedit32打开151a1402.dat文件，在文件的开头部分发现AMIDOS标识符，呵呵，难道BIOS是AMI的，于是点击Ultraedit32工具栏中“搜索”--“查找”按AMI为关键字进行搜索，顺利找到多个AMI标识，因此确定BIOS文件应是AMI的。

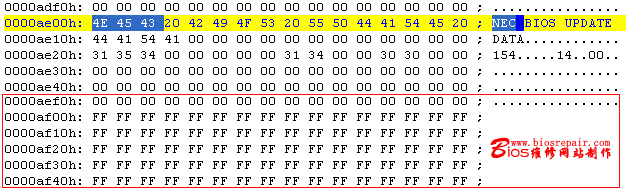

判断文件为AMI BIOS，首先要定位BIOS文件头，因为AMI文件头部多是由众多FF FF空字节组成，耗子首先也想到先搜索FF，但想到文件件可能连续的FF空字节众多，可能会增加搜索时间，因此试搜索NEC厂家，呵呵，顺利发现NEC BIOS UPDATEDATA信息（比想像中要顺得的多）。

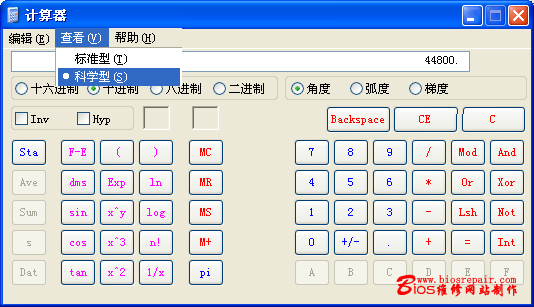

由于在地址af00H处有众多连续的FF空字节，基本符合AMI文件的特征，因此首先将地址af00H之前的内容全部删除。在这里可用WIN自带的计算器，计算出需要删除的字节数。运行计算器，选择科学型，选择16进制，输入16进制af00得出需要删除的字节数44800

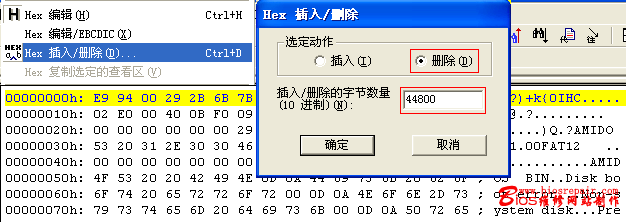

将鼠标移至文件开头处，即00000H处，点击Ultraedit32-“编辑”--“HEX 编辑/删除”--选择删除，输入需要删除的字节数44800，点击确定。

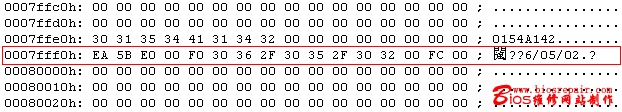

删除后，由于其BIOS芯片使用39SF040 4M芯片，其地址应为00000H-7FFFFH，因此我们直接寻找7FFFF的地址，发现正好为AMI BIOS文件的尾部，因此只要保存00000H-7FFFFH之间的内容即为BIOS文件。
将光标移到地址80000H处，然后点击Ultraedit32-“编辑”--“HEX 编辑/删除”--选择删除，输入需要删除的字节数，由于要删除从80000H地址后面所有的内容，因此输入足够大的10进制代码即可，不需要计算需要删除的字节数，只要将后面的内容全部删除即可。 删除后，将剩余的内容保存成文件后，用编程器将保存的文件写入芯片后，顺利启动机器。至此分离维修结束。
注意： 耗子最后说一句，其实我们在找到文件的头部后，也没有必要删除7FFFFH以后所有的内容，只要将所有内容保存成文件，然后用编程器写入芯片就是了。因为编程器在调入文件时，由于芯片型号容量已经决定了，其只会调入00000H-7FFFFH之间的内容，后面的内容不会调入缓存。所以写入的内容还是从0000H-7FFFFH地址之间的内容。 文章中介绍要删除80000H以后的内容，主要是保存后是一个完整的BIOS文件，直观性较强。 另，如果在更新BIOS时出错，特别是一些整合BIOS的文件，刷新出错后，一定要急于清除芯片，一定要备份出损坏的BIOS文件，这样我们可以分析BIOS文件的头部和尾部，以便更准确更容易从整合文件中分离出BIOS文件。
