DELL N4010 BIOS和EC文件分离 |
|
|
近日一网友回复耗子，自己一台DELL N4010笔记本，由于升级刷新BIOS过程中误操作，造成BIOS写入错误无法开机；本来BIOS损坏了，只要用编程器重写BIOS就可解决；可网友在当地维修时，维修人员很直接得将EC芯片给当成BIOS芯片给写了，这下将问题扩大化了。

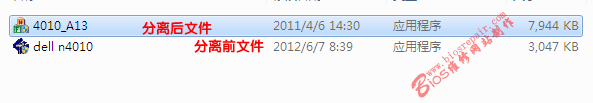

其实说起来，不了解EC和BIOS的维修人员大有人在的，在此，耗子先做一下名词解释，EC芯片是什么？ 即然要维修，只要找到准确的BIOS文件和EC文件了；问题是按以往的维修经验，EC和BIOS最好是同一版本的，因此如何寻找同一版本的BIOS文件和EC文件又成了关键；那得到同一版本文件的最好方法，是从厂家提供的BIOS升级文件中分离了，好吧，下载DELL N4010的BIOS升级文件，分离吧。 DELL N4010使用的BIOS芯片型号是W25Q32，使用的EC芯片型号是W25Q80；BIOS升级文件，是一个3M大小的EXE自升级文件，可又与以前N4030的文件分离不一样；文件解压后，是一个7.9M大小的EXE文件。即然分离出来的文件无法通过DELL以前的分离方式分离，而分出的文件有7.9M，远超过EC加BIOS的容量，因此 通过分析，N4010 EC和BIOS文件可直接从7.9M文件中分离出来，如下图：

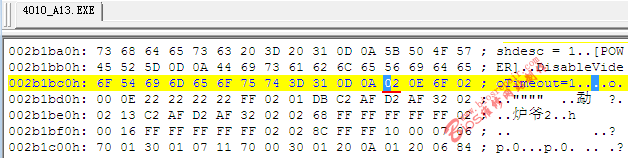

分离所用的软件还是ULTRAEDIT32 16进制编辑软件，对于分析过程，耗子就不做介绍了，相信好多网友也只需要结果，不需要过程的。使用ULTRAEDIT32打开分出的7.9M的文件，N4010的EC和BIOS文件的数据，是从“2b1bccH”地址向下的5M数据即是EC和BIOS文件（EC是1M文件，BIOS是4M文件）。

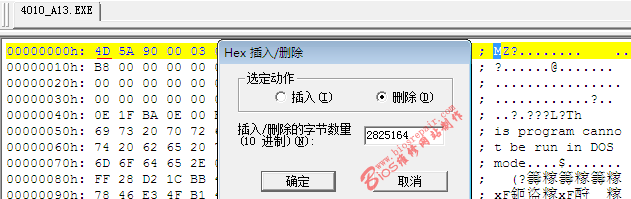

下面说一下分离操作过程，首先将“2b1bcc”以前的无用数据删除，然后再删除剩下的5M（EC+BIOS）数据后面的无用数据，然后将文件保存，保存的文件中包括EC和BIOS数据。我们只要将保存的有EC和BIOS数据的文件，保存前面1M数据，即为EC数据；保存1M数据后面的4M数据，即为BIOS文件。操作过程如下： 使用ULTRAEDIT32打开分出的7.9M文件，然后将鼠标移到文件头部，即“000000H”地址处，点击ULTRAEDIT32工具栏--“编辑”--“HEX 插入/删除”--选择删除，输入删除“2825164”字节，如下图：

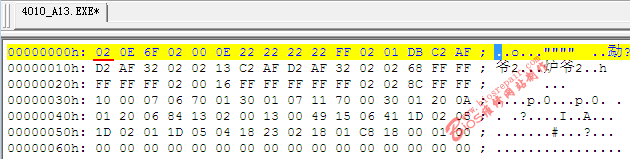

确定删除后，文件“00000H”地址，应如下图：

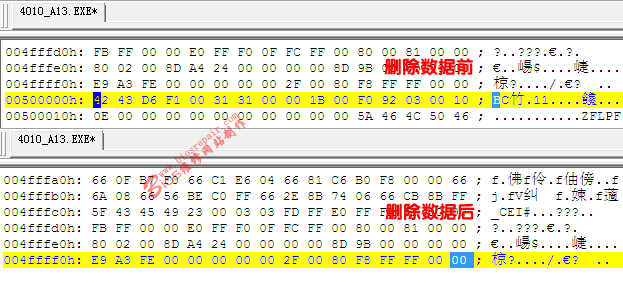

将鼠标移到“500000H”，将“50000H”地址后面的没用数据删除，点击ULTRAEDIT32工具栏--“编辑”--“HEX 插入/删除”选择删除，随意输入尽可能大的数据，只要确定将“50000H”地址后面的删除都删除了即可，如下图：
删除完成后，剩下的数据就包括EC和BIOS文件了，选择ULTRAEDIT32工具栏--“文件”--“另存为”，将EC和BIOS保存成文件。说明一下，为什么要先保存EC和BIOS，因为我们要将EC和BIOS分别分离出，先保存好，这样为方便分离EC和BIOS文件。

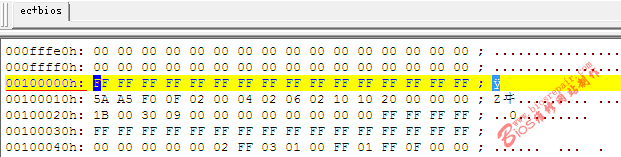

分离EC文件，打开刚才保存的EC和BIOS文件，将鼠标移到“100000H”地址处，在ULTRAEDIT32工具栏--“编辑”--“HEX 插入/删除”选择删除，随意输入尽可能大的数值，只要确定将“100000H”地址后面所有数据删除即可，然后选择“文件”--“另存为”将数据保存，即为N4010的EC数据。

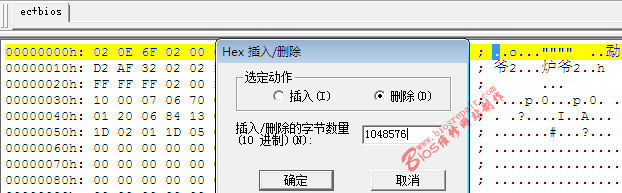

分离BIOS文件，打开刚才保存的EC和BIOS文件，将鼠标移到“00000H”地址处，在ULTRAEDIT32工具栏--“编辑”--“HEX 插入/删除”选择删除，输入删除“1048576”字节。然后选择“文件”--“另存为”将数据保存，即为N4010的BIOS数据。
分离完成后，使用编程器将EC和BIOS分别写入芯片，将芯片装回后，开机启动一切正常。 关于分离过程，总结起来是先将EC和BIOS文件分出，然后再分别将EC和BIOS文件分出，过程还是简单的。如有其它问题，请联系BIOS维修网站 www.biosrepair.com
|
|
|
