Dell Alienware M17x bios分离 |
|

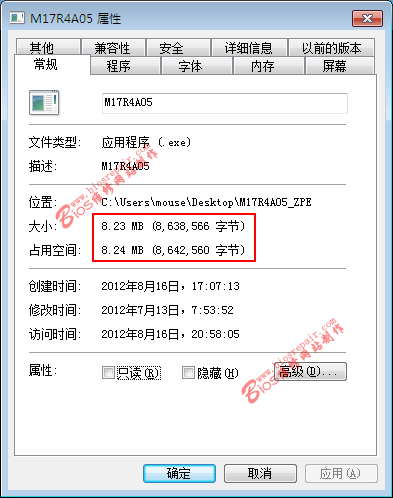

目前几乎所有的笔记本，其升级BIOS基本上都是自动刷新的EXE文件；这对于升级来说是方便了很多，但是对于BIOS损坏后的维修，却造成了不便，因此如何从EXE升级文件中分离出BIOS，是维修中一个十分重要的环节。 DELL系列笔记本的BIOS分离，在目前维修中，是最难处理的，因为DELL笔记本基本上一个系列一种方法，没有一定固定的分离方法；最近，有很多网友反映DELL Alienware Mxx系列机器BIOS损坏后，无法修复，主要原因就是无法分离BIOS文件；通过查询，DELL Alienware属于游戏笔记本，有M11、M15X和M17X三个系列，这三个系列各有两种产品。对于发烧级的游戏玩家来说，戴尔的外星人系列笔记本是非常不错的选择。下面，耗子将以M17X为例，介绍如何从EXE升级文件中分离出BIOS文件。 注意，M17X有两款机型，其都有EC和BIOS芯片；但是BIOS芯片，一款使用W25Q64，一款使用W25Q32，这个需要注意，其升级文件是不一样的，但是分离过程是一样的，只是分离时注意字节数量的选择即可。这里分离的BIOS芯片是W25Q64。 在介绍过程中说明一下，不要问为什么要搜对应的字节，如果要想说明白的话，那就太复杂了，而且也没有多少网友想要了解这部分内容，因此，耗子在这里，只说过程，不说分析，请网友理解。 首先下载M17X的BIOS升级文件，其名为M17R4A05.EXE，大小为8.24M的EXE文件；由于M17X使用的W25Q64的芯片，因此其BIOS文件应是8M的；而下载的EXE升级文件为8.24M，因此可确定，BIOS文件在升级文件中是没有压缩的，可直接将BIOS文件分出。

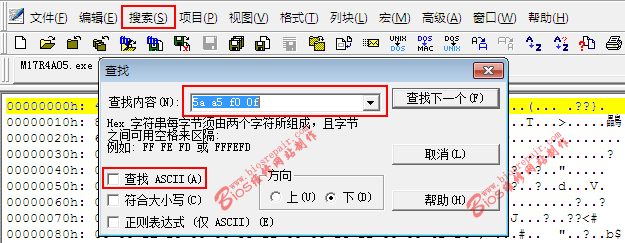

运行Ultraedit32 16进制编辑软件，打开下载的M17R4A05.EXE文件；在工具栏--“搜索”--“查收”，在查找内容中输入：5A A5 F0 0F，(注意，查找ASCII那里，一定不要选择)如下图：

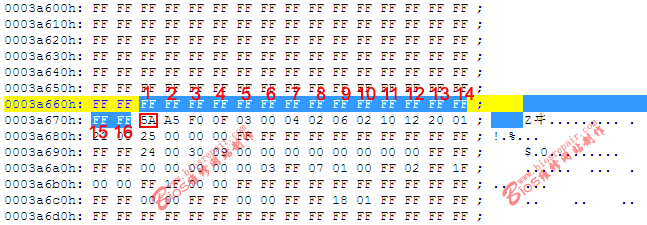

点击“查找下一个”，会查找到5A A5 F0 0F字节，如下图：

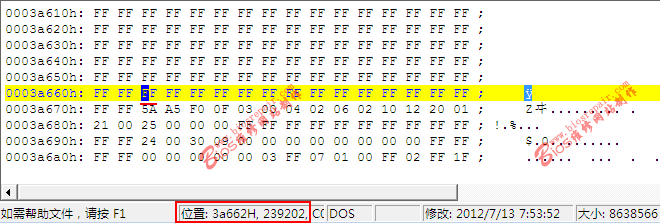

找到5A A5 F0 0F字节后，从5A字节开始，向前数16个字节，将鼠标移到：3a6602H地址处，如下图：

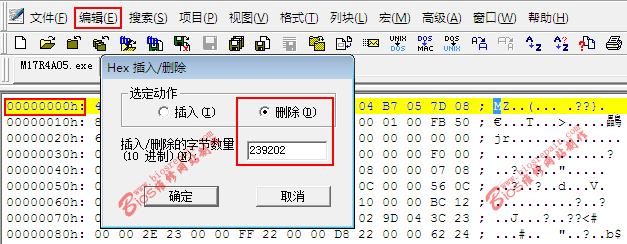

现在要做的是，将3a6602H地址前面无用数据删除，也就是删除十进制字节：239202字节。将鼠标移到文件的开头，即00000H地址处，点击工具栏--“编辑”--“HEX 插入\删除”--输入删除239202字节。如下图：
输入要删除的239202字节，点确定；删除后，光标应在如下地址，如下图：

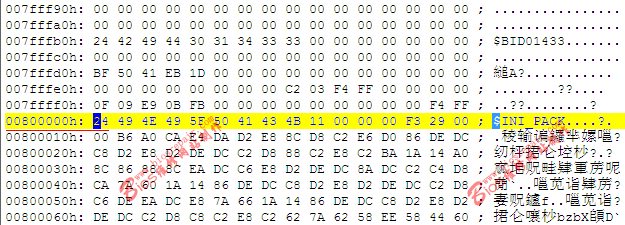

由于M17X使用8M文件，因此文件地址是从000000H-7FFFFFH；所以我们只要将800000H地址以后的没用数据全部删除，然后再将数据保存，即可得到完整的BIOS文件。 将光标移到到800000H地址处，如下图：
点击工具栏--“编辑”--“HEX 插入\删除”--选择删除，在这里随意输入足够大的数值，只要确定将800000H后面的数据全部删除即可；然后点击工具栏--“文件”--“另存为”，将数据保存成文件，即可得到完整的BIOS文件。 注意，如果BIOS芯片是使用4M文件的，其文件地址应是00000H-3FFFFFH；前面操作过程都一样，只是最后删除时，光标移到40000H地址处即可。
|
|
|
