联想(Lenovo) Y460 I5笔记本BIOS损坏修复 |
|

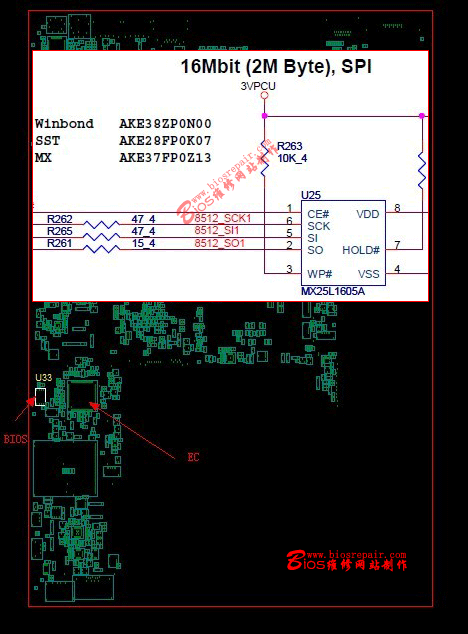

联想IdeaPad Y460 采用英特尔最新的酷睿i3、i5双核处理器，镁光2GB DDR3 1333MHz 内存，ATI Mobility Radeon HD 5650独立显卡，1GB DDR3独立显存，全面支持DirectX 11，14.0" 超薄炫彩屏，16：9黄金比例，LED背光LCD显示器，采用JBL专业品牌音响，配合杜比专业音效认证，带来无与伦比的震撼立体环绕音效。呵呵，广告语不错吧，耗子转自联想的广告宣传。 接修一台联想Y460 I5笔记本，此机器是2010年出产，应是比较新款的机器。由于用户自升级BIOS出错，造成机器无法启动。即然是升级BIOS出错，那维修简单了，只要找到BIOS文件用编程器重写后即可修复。轻车熟路拆开笔记本寻找BIOS芯片，可拆开机器，倒让人耳目一新，此款机器有两颗SPI ROM芯片，分别是MX25L3205和MX25L1605；可具体哪一颗才是BIOS芯片呢？ 通过上网咨询及找Y460的资料点位图，确定MX25L1605芯片应是EC待机芯片，而MX25L3205才是BIOS芯片。Y460资料图如下： ECU等机BIOS：

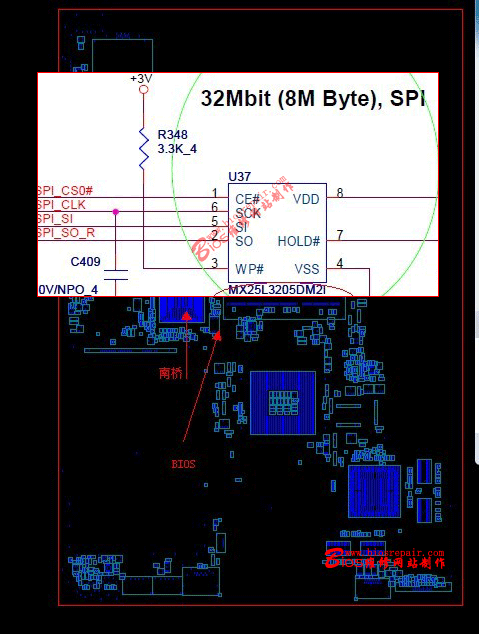

Y460 BIOS芯片：

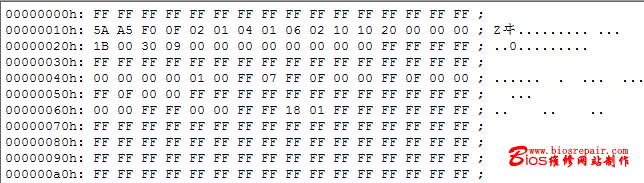

BIOS芯片确定了，那下载BIOS文件写入即可。从联想网站直接下载Y460 I5的BIOS文件，分离出来后居然有6M多，但Y460 BIOS芯片的型号是MX25L3205即4M容量，可BIOS文件却有6M多，这显然是不对的。 通过分析6M多的BIOS文件，其前面2M空间应是EC待机代码，但不是全部的EC代码，只有64K的EC启动代码；具体内容及用处这里不做介绍，我们只介绍如何分离出BIOS文件；具体过程就是将6M文件前面的2M字节删除，就可将BIOS文件分离出来。 首先使用ULTRAEDIT32打开分离出来的6M多的BIOS文件，将鼠标定位在00000H地址处，点击ULTRAEDIT32工具栏--编辑--HEX添加/删除，删除2M字节，即2097152字节。删除2097152字节后的图片如下：

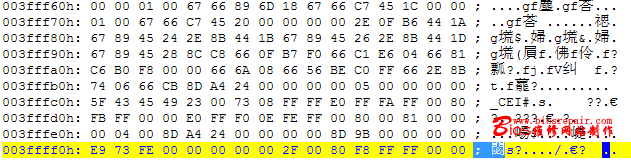

删除2M字节后，移动鼠标到400000H地址处，即4M芯片的尾部；然后将4M数据后面的标识部分代码删除，即可得到BIOS文件。删除标识代码后的文件尾部如下图：
删除完成后，选择ULTRAEDIT32工具栏--文件--另存为，将数据保存成文件，然后将BIOS文件用编程器写回MX25L3205芯片，装回主板后，开机一切正常，到此维修完成。
|
|
|
