修改BIOS添加网卡白名单问题

:此文章图片及文字为BIOS维修网站所有,请不要随意转载或用于其它商业目的;如要转载,请注明出处。

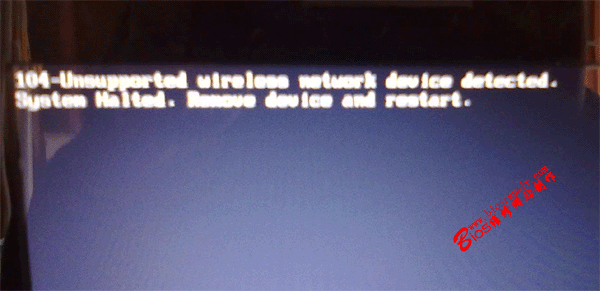

    目前联想、HP等系列笔记本,都存在网卡白名单问题;何为网卡白名单,即当使用没有经过联想或HP官方认可的无线网卡等设备时,机器不会识别,会报104等错误,如下图:

    要解决网卡白名单问题,就需要将新网卡的硬件信息,添加到主板BIOS中,以便系统能正常识别;由于此操作需要修改和刷新BIOS,因此有一定的危险性,所以请慎重操作

    下面,耗子将以联想的Z570笔记本为例,将操作过程详细说明。

    操作需要以下工具软件,文件都可从BIOS维修网站下载到:

    ①PhoenixTool   ②RW-Everything   ③UltraEdit   ④Z570的BIOS

    (点击文件联接,可直接下载)RW-Everything文件,分32和64位,请按自己的操作系统选择下载,BIOS文件,也可从联想官网下载。

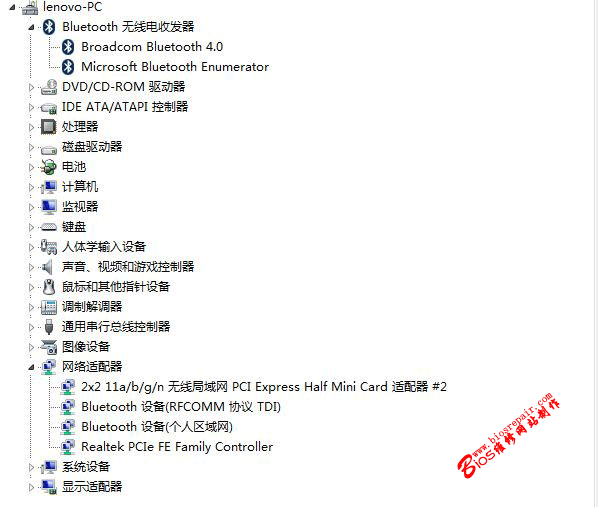

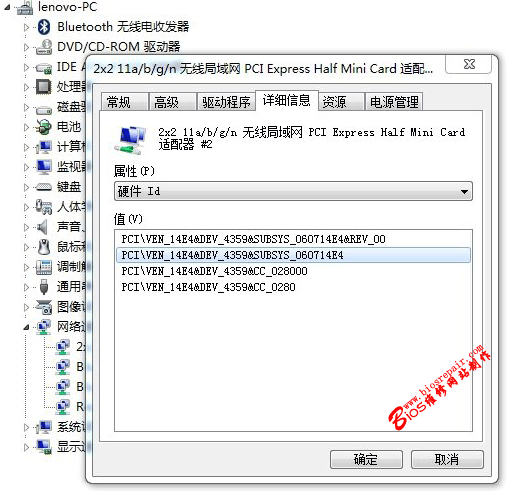

    下载到必要的工具软件后,还需要了解两个重要的参数,即原网卡的硬件Id(包括VEN、DEV、SUBSYS三个属性)和需要添加新网卡的硬件ID。原网卡的硬件ID,可在设备管理器,网卡属性中得到;新网卡的硬件ID,可询问网卡商家,或将网卡插到正常可识别的电脑上,在设备管理器网卡属性中得到。

    原来的BCM94313:   VEN_14E4&DEV_4727&SUBSYS_051B14E4
    现在的BCM943228HMB: VEN_14E4&DEV_4359&SUBSYS_060714E4

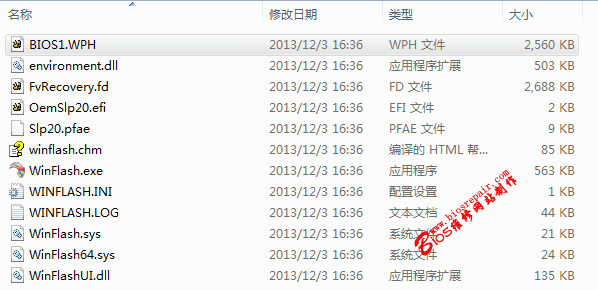

    得到网卡硬件ID后,首先需要得到机器的BIOS文件,从联想官网下载的BIOS升级文件,是一个EXE的文件。我们直接双击运行刷新,其会自动解压并进行BIOS刷新,刷新后不要急着重启机器,可在你当前用户的临时文件夹WINFLASH文件夹下,得到BIOS文件

    注意,正常临时文件夹是隐含文件夹,看不到的,需要进入资源管理器,左上角“组织”,“文件夹选项”,“查看”,勾选“显示隐藏文件、文件夹”和去掉“受保护的操作系统文件”属性后,才可看到

    将整个WINFLASH文件夹备份到桌面或其它路径下,备用。

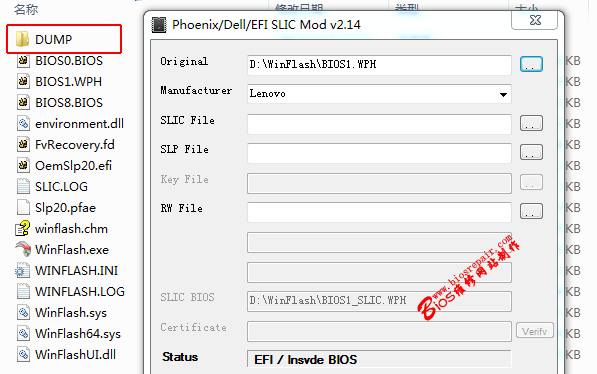

    运行PhoenixTool,选择中备份出的WINFLASH文件夹下的BIOS1.WPH文件,软件会自动解压BIOS文件,并且会在WINFLASH文件夹下,新出现一个DUMP文件夹。

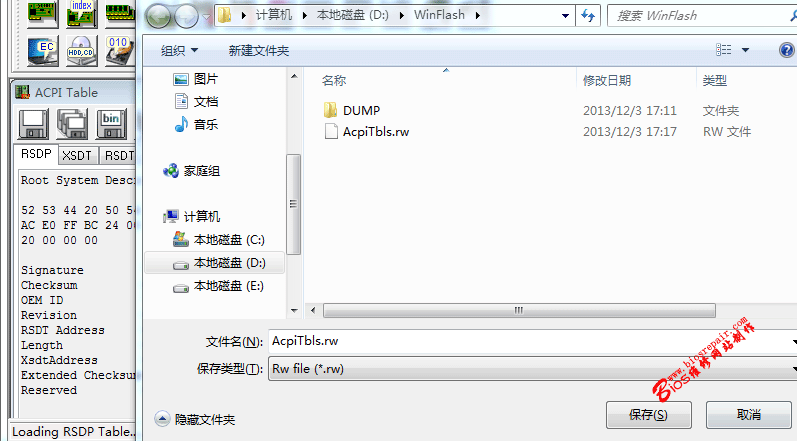

    运行RW-Everything ,先关闭RW-Everything内部所有默认打开的窗口。点击Access菜单下的ACPI Table,在出现的ACPI Table中点一下鼠标左键,按ctrl+F2保存到winflash 文件夹下,命名为为AcpiTbls.rw。

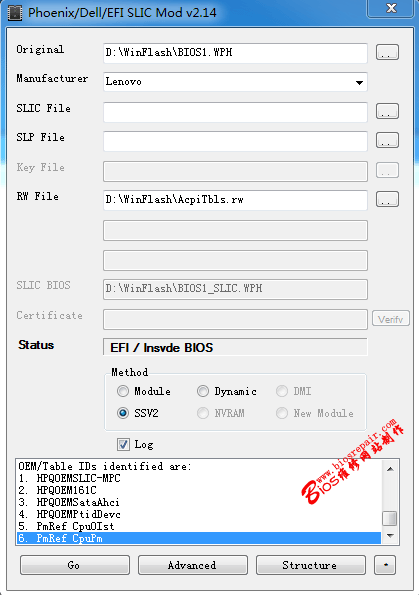

    在PhoenixTool中RW FILE中选择AcpiTbls.rw文件。

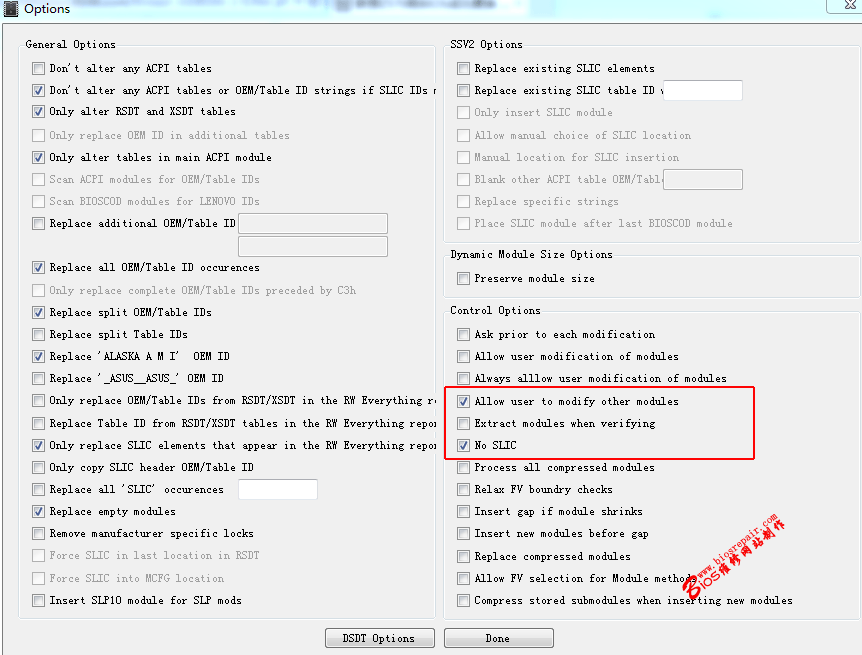

    点击PhoenixTool的Advanced(高级按钮),弹出窗口中选中“Allow user to modify other modules(允许用户修改其他模块)”和“No slic(非SLIC)”。

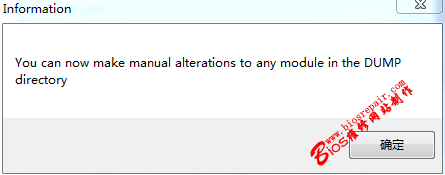

    点击“Done(完成)”,退出高级选项,点击PhoenixTool的Go(执行按钮),直至弹出“You can make manual alterations to any module in the DUMP directory(现在可以手动修改的任意模块位于DUMP目录)”对话框。

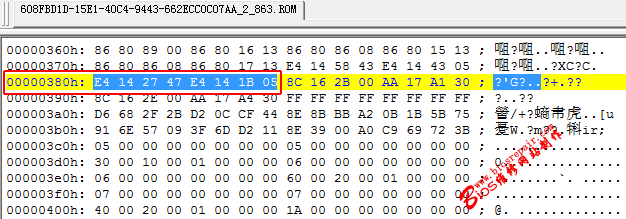

     用UltraEdit打开DUMP文件夹下的608FBD1D-15E1-40C4-9443-662ECC0C07AA_2_860.ROM文件;移动到0x380H偏移量,可以看到原网卡的硬件ID;VEN_14E4&DEV_4727&SUBSYS_051B14E4,由于按16进制低字节在前,高字节在后的顺序,这里表示为了E4 14 27 47 E4 14 1B 05;总计8字节;从下图中可看到,还有其它网卡的VEN、DEV、SUBSYS信息的:

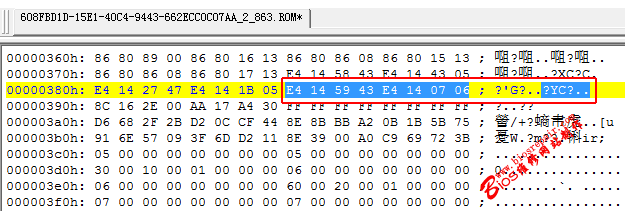

    我们随意将一个网卡的ID信息,改成现在需要的硬件ID;新网卡的VEN_14E4&DEV_4359&SUBSYS_060714E4,对应16进制为E4 14 59 43 E4 14 07 06;最好不要改原来网卡的ID,这样以后如还使用原网卡,就不需要在修改了;如下图:

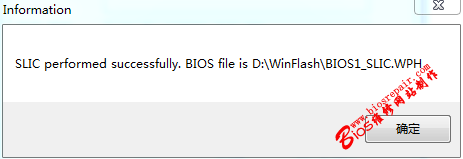

    添加好新的网卡硬件ID信息后,在ULTRAEDIT32文件--保存,将修改好的数据保存;然后点击PhoenixTool弹出“You can make manual alterations to any module in the DUMP directory(现在可以手动修改的任意模块位于DUMP目录)”对话框的“确定”按纽。稍等,直到PhoenixTool提示以下信息,表明修改完成。

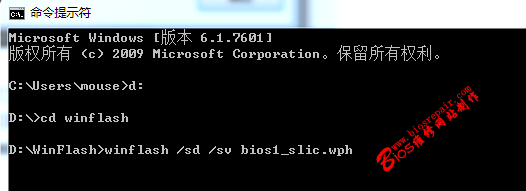

    将新生成的BIOS文件刷入BIOS芯片中。用管理员权限运行cmd,转到winflash所在文件夹。输入“winflash.exe /sd /sv bios1_slic.wph”回车。其中,/sd /sv为不进行日期和版本检测,防止刷入的bios和主板中已经存在的bios版本一致而不能刷新。

     刷新完成后,重新启动机器,进入WIN操作系统,安装网卡驱动后,设置运行一切正常。

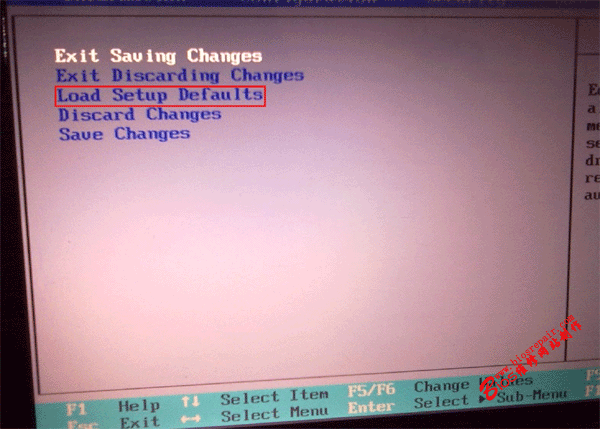

     修改完成,并重写BIOS后。如果重新启动机器后,如果检测不到新硬件,或安装驱动后没有无线信号等问题。可重新启动机器,进入CMOS设置,调入默认值,保存重启即可。



    最后说明一下文件中硬件ID信息标识,8086开头的是英特尔的网卡,14E4开头的是博通的网卡。
