Fujitsu Siemens AMILO Pa 3553 BIOS损坏修复介绍

:此文章图片及文字为BIOS维修网站所有,请不要随意转载或用于其它商业目的;如要转载,请注明出处。

    一台Fujitsu Siemens(富士通西门子)AMILO Pa 3553机器,升级BIOS时,由于误操作,造成BIOS升级失败,开机黑屏;BIOS损坏了,最安全最方便的方法,就是使用编程器重写BIOS芯片;但BIOS文件又成为关键,Fujitsu Siemens AMILO Pa 3553的BIOS文件,官网有提供,但却是一个EXE的自升级程序;那么现在的问题关键就是如何从升级文件中分离出BIOS文件了。

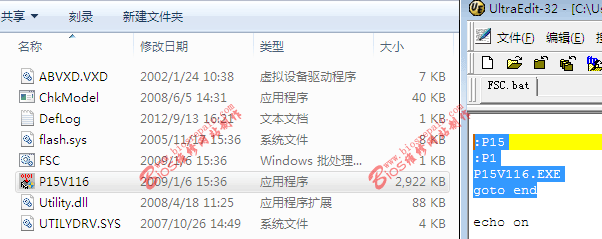

    Fujitsu Siemens AMILO Pa 3553的升级文件,解压缩也简单,直接双击即可解开压缩文件,其解出一个名为Winflash_Pa35531.16的文件夹,在其下的{win}目录下,可看到一个名为P15V116.exe大小为2.85M的文件。通过分析目录下的FSC.BAT批处理文件,其应是在纯DOS下升级的文件,主文件就是这个P15V116.exe文件,确定了主文件,下面就要判断BIOS文件是压缩在EXE文件中,还是以未压缩模式存在EXE文件中;这个可通过BIOS芯片的容量来判断,3553的BIOS芯片是SOP8 EON25F16,其对应2M的BIOS文件,而且P15V116.exe大小为2.85M,因此确定BIOS文件应是没有压缩的,可用ULTRAEDIT32 16进制编辑软件,直接将BIOS文件分离出来。

    运行ULTRAEDIT32,打开P15V116.exe文件,这里先说明一下,由于分析文件地址的过程很麻烦,很多网友看不明白,所以在分离的过程中,只写过程,不写分析过程。有需要了解的,可QQ询问耗子。

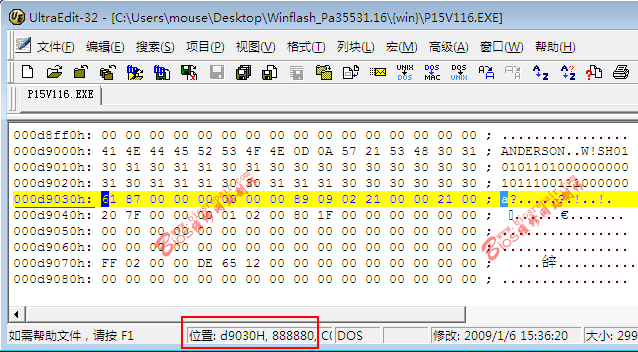

    BIOS文件在P15V116.exe中从D9030H地址处开始的,这样我们只要从文件开头删除十进制888880字节后,即为BIOS文件的开始地址。如下图分析:

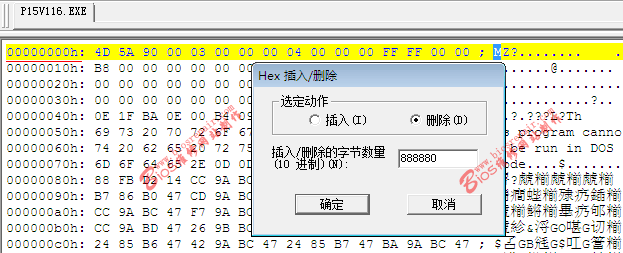

      将光标移到文件开始,即0000000H地址处,在ULTRAEDIT32工具栏---“编辑”--“HEX插入/删除”--输入需要删除的十进制字符888880,如下图:

    确定删除后,鼠标当前的位置即为BIOS文件的头部。由于2M文件是从000000H地址开始----1FFFFF地址结果,因此我们只要将1FFFFH地址后面的无用内容删除即中。

    将光标移到200000H地址处。在ULTRAEDIT32工具栏--“编辑”--“HEX插入/删除”--输入尽可能大的任意数据值(因为只是删除1FFFFFH地址后面的无用内容,所以这里输入的数据,随意输入即可,只要确定将后面的无用内容删除即可)。删除后如下图:

    最后选择ULTRAEDIT32工具栏--“文件”--“另存为”将数据保存成文件,用编程器写回BIOS芯片中,即可。
