USB-BIOS仿真卡II简介
USB-BIOS Emulator IIIntroduction |
|
该仿真卡包括两个显著的特点： 端口数据捕捉 和 BIOS仿真
Two main functions are included: Port-80/90-Data-Capture and BIOS-Emulation
1、USB BIOS仿真卡分为两个版本：SPI ROM版本和PLCC ROM版本。 SPI ROM版本需要搭配
"SPI-ROM转接卡”使用。PLCC ROM版本支持没有PCIE总线的主板使用，
例如INTEL865极更早的主板。
USB BIOS Emulator has two versions: SPI ROM Version and PLCC ROM Version.
SPI ROM version needs to use "SPI-ROM" interposer. PLCC ROM version
supports the motherboards,
which are without PCIe buses,for example, Intel 865 chipset motherboards
and the ealier motherboards.

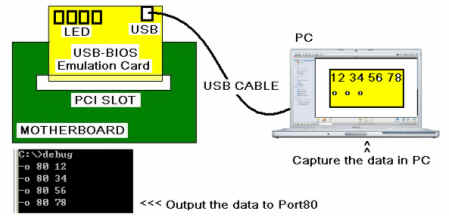

2、数据捕捉 (Port-80/90-Data-Capture through USB Port)：在开发BIOS的过程中，通常需要输出
大量的数据来查看,有了这个工具，你就可以捕捉并保存电脑BIOS运行时从PORT80/90口输出的
所有数据。

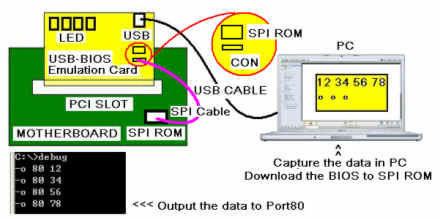

3、BIOS仿真 (BIOS-Emulation through USB Port)： 用户可以通过USB口直接下载BIOS内容到
仿真卡的SPI ROM上，然后使用仿真卡上的SPI ROM启动电脑。 |
|

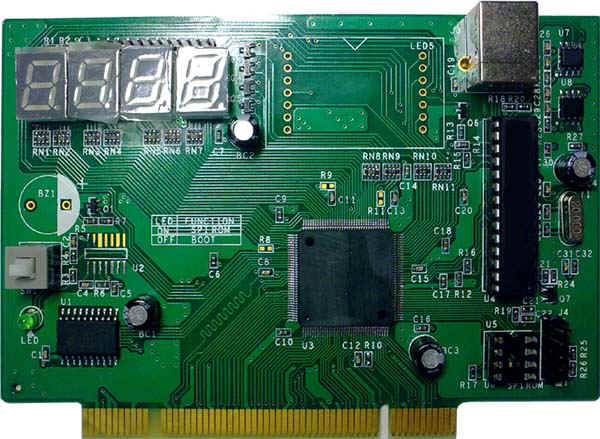

>>> USB BIOS仿真卡II
- SPI版本支持:(USB BIOS Emulator II -SPI Version Support)

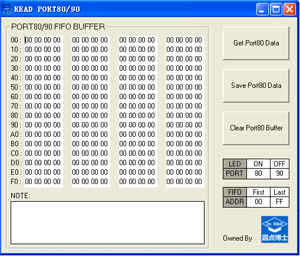

1. 80/90端口数据捕捉功能: 对地址为80/90（十六进制）的端口写的数据将会透过USB总线无遗漏地传回到主控程序进行数据捕捉。
1. Capture Port 80/90 data via USB port. When a data is written to Port adress 80 or 90,
this data will be captured by USB BIOS Enulator card, then will transfer this data to the
host computer by USB port. |
|

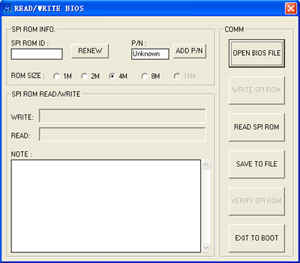

2. 支持SPI ROM的BIOS仿真功能.
应用程序把BIOS数据写到SPI ROM,然后主板从这个SPI ROM启动,实现SPI ROM的仿真.
2. First, host computer writes the BIOS data to USB BIOS Enulator via USB port. After
finishing it, the motherboard will be able to boot from USB BIOS Emulator directly.
|
|
BIOS设置：需要把BIOS中的“AUTO
DETECT PCI CLK”设置为“DISABLE”，以提供BIOS卡的工作时钟。如果卡上的数码管在主板点亮屏幕前不断变动，在屏幕点亮后停止变动，请检查BIOS中的该项设置。
Note: In some motherboard's CMOS, there is a setting about “AUTO DETECT PCI CLK”.To
make sure the USB BIOS Emulator can work, you will need to set it as “DISABLE”, which
will provide the required 33MHZ PCI CLK to USB BIOS Emulator.

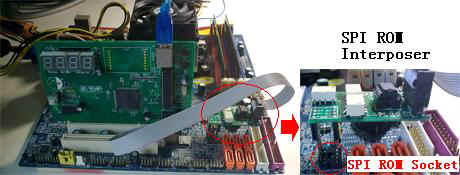

3.使用USB BIOS Emulator - SPI 应用示例：
3.An example about using USB BIOS Emulator - SPI Version
因为SPI BIOS结构的主板不支持从PCI总线直接启动，所以用户需要使用"SPI-ROM
转接卡“。如果你的主板的SPI ROM是使用DIP的封装，那么你可以把"SPI-ROM
转接卡“直接插到该DIP插座上；如果主板的SPI ROM是使用SMD(贴片)封装，那么用户需要另外把SPI
ROM的线引到"SPI-ROM 转接卡“。
|
|
>>> USB BIOS防真卡II
-PLCC 版: (USB BIOS Emulator II- PLCC Version) |
|
USB BIOS仿真卡II
- PLCC版具有和SPI版同样的功能。它适用于不支持PCIe总线的主板，例如Intel
865系列主板。
USB BIOS Emulator II - PLCC version has the same features as SPI version. But it can only
be used in the mothboards,which aren't supported PCIe bus, for example, Intel 865
motherboards and the ealier motherboards.
|
价格：4800元。说明书下载
注：本仿真调试卡，是专业仿真调试卡，非BIOS研究及专业BIOS维修者，请勿选用！ |
865主板启动卡预售：
预告：只具有启动功能的维修卡即将出售，维修卡是BIOS仿真调试卡的简化版，只具有启动功能，只支持865以前老主板的PLCC
BIOS。 |
