智能的EFI BIOS设置界面，采用WIN直观界面，使用BIOS设置更加直观和方便；支持EFI
BIOS主机板的开机画面仅显示按下「Del」或「F2」键来执行EFI
BIOS相关设定，由于加载窗口图形化的数据量比传统BIOS还要多，因此需要花费较常等待时间；进入BIOS设置界面后，如下图显示：
BIOS首页界面

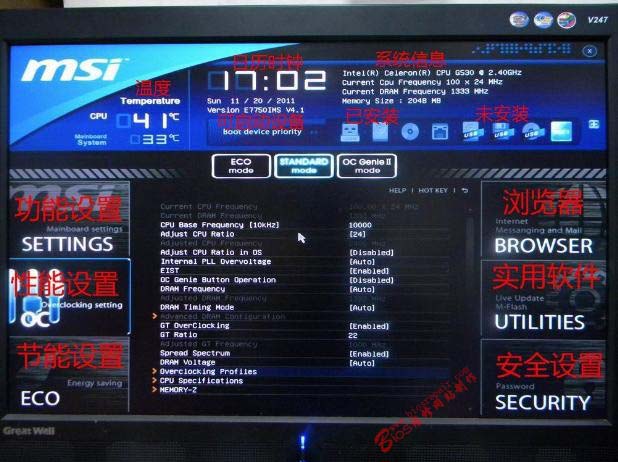

这个最大的改进是提高BIOS首页的信息量。整个页面分为二大部分，信息显示区和BIOS设置区。
顶部是节能/标准/超频三个快捷按钮。“标准模式”就是当前的BIOS设置模式。节能和超频还不能使用。
两侧是六个设置按钮，分别是功能设置、性能设置、节能设置、浏览器、实用软件、安全设置，点击按钮就可以进入相应的设置或操作。

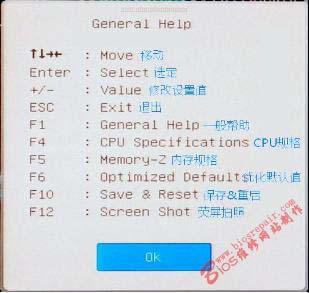

BIOS设置常用的功能键：

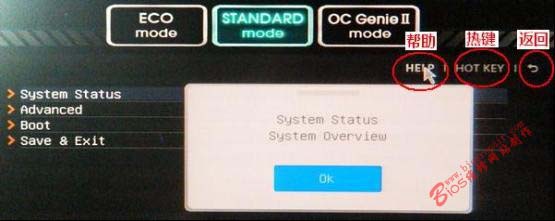

设置菜单中的帮助信息。
设置区引入设置菜单后，右上角出现HELP HOT KEY ←等按钮。 其中HELP按钮对菜单中的设置项显示出对该项的说明。
一、SETTINGS（功能设置）
点击“SETTING”按钮进入功能设置。

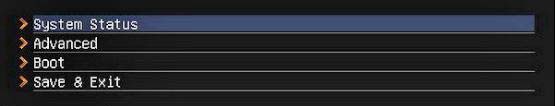

SETTINGS共有四项：System Status（系统状态），Advanced（高级），Boot（启动），Save & Exit（保存&退出）。
1-1、System Status（系统状态）

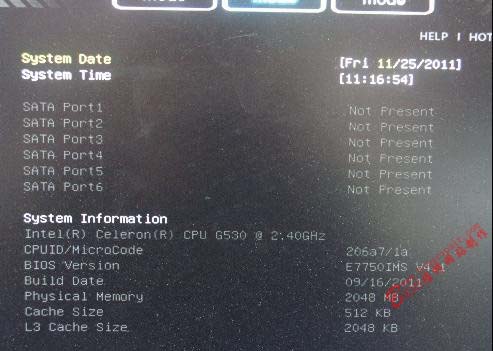

系统状态显示出系统连接的SATA设备（硬盘、光驱、SSD等存储设备），处理器信息，BIOS版本，安装的内存容量。
日期和时间需要在这里设置。黄色文字表示可对该项设置，一般用+/-键改变数值，修改完回车自动移到下一项，或者用箭头键移动。
1-2、Advanced（高级）

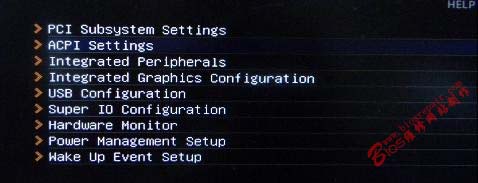

有关主板功能的重要设置都在这个Advanced（高级）里面。这八个设置项都是有二级设置菜单。
1-2-1、PCI Subsystem Setting（PCI子系统设置）
这里只有一个设置，就是PCI Latency Timer。

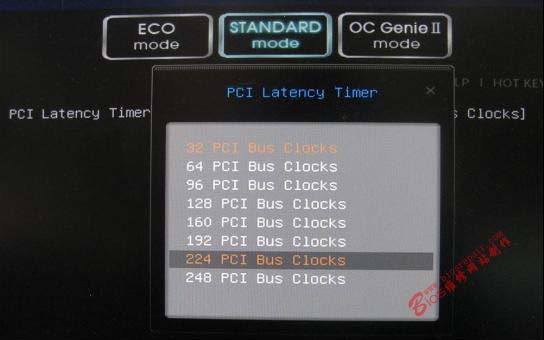

1-2-1、PCI Latency Timer选项是设置PCI总线延迟的。延迟时间以PCI总线的时钟周期为计算单位。可以设置的延迟有32/64/96/128/160/192/224/248
PCI Bus Clocks。默认是32，如果PCI卡存在兼容问题，可以调整PCI延迟试试。
1-2-2、ACPI Settings
这是有关ACPI（高级配置和电源接口）的设置，设置项有二项。
1-2-2-1、ACPI Standby State（ACPI待机状态）该选项用来设置待机状态，设置项有S1和S3，默认S3。
1-2-2-2、Power LED（电源指示灯）设置电源指示灯状态，设置项有：Blinking（闪烁），Dual
Color（双色）。该项设置与机箱的LED指示灯配置相关，也与主板前面板接线有关，请参考机箱和主板说明书。
1-2-3、Integrated Peripherals（整合周边）
整合周边有四部分：板载网卡配置，SATA配置，声卡配置和HPET配置。
1-2-3-1、On Board LAN Configuration（板载网卡配置）
Onboard LAN
Controller：开启/关闭板载网卡，设置项有Disabled（关闭）/Enabled（开启），默认是Enabled（开启）。
LAN Option
ROM：开启/关闭网卡启动ROM，设置项有Disabled（关闭）/Enabled（开启），默认是Disabled（关闭），如果需要从板载网卡启动，要设置为Enabled（开启）。
1-2-3-2、SATA Configuration（SATA配置）
SATA配置就是设置SATA模式，有三种：IDE、AHCI、RAID。IDE模式就是把SATA硬盘接口转换为IDE接口。AHCI模式是原生SATA接口，RAID模式是磁盘阵列。设置项有Disabled（关闭SATA控制器）/IDE（IDE模式）/AHCI（AHCI模式）/RAID（磁盘阵列），英特尔规定芯片组BIOS加载默认优化值，SATA默认为AHCI模式。使用SATAIII代SSD，AHCI模式的磁盘读写性能有很大提高。
1-2-3-3、Audio Configuration（声卡配置）
开启/关闭板载声卡（HD Audio
Controller），设置项有Disabled（关闭）/Enabled（开启），默认是Enabled（开启）。
1-2-3-4、HPET Configuration（HPET配置）
HPET
是Intel 制定的新的用以代替传统的8254(PIT)中断定时器与RTC 的定时器,全称叫做高精度事件定时器。本选项是开启/关闭HPET，设置项有Disabled（关闭）/Enabled（开启），默认是Enabled（开启）。

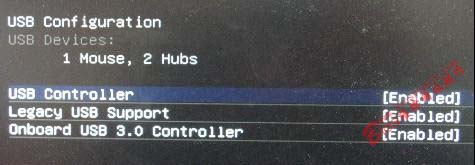

1-2-4、USB Configuration（USB配置）
首先显示出连接到主板上的USB 设备，如本例中显示出1个MOUSE（USB鼠标），1个Hub（USB集线器）。
1-2-4-1、USB Controller（USB控制器）：开启/关闭USB控制器，设置项有Disabled（关闭）/Enabled（开启），默认是Enabled（开启）。注意关闭就是关闭芯片组里的USB控制器，系统将不能使用USB设备了。
1-2-4-2、Legacy USB
Support（传统USB支持）：传统USB就是老的1.1USB设备，USB键盘鼠标都属于传统USB。设置项有Disabled（关闭）/Enabled（开启），默认是Enabled（开启）。使用USB键鼠必须设置为Enabled。
1-2-4-3、Onboard USB 3.0
Controller（板载USB3.0控制器）：开启/关闭USB3.0控制器，设置项有Disabled（关闭）/Enabled（开启），默认是Enabled（开启）。
1-2-5、Super IO Configuration（超级IO配置）
超级IO配置里只有串口配置，这也是一个二级菜单。
进入Serial（COM）Port0配置可以看到开启/关闭Serial（COM）Port0和Serial（COM）Port0设置。

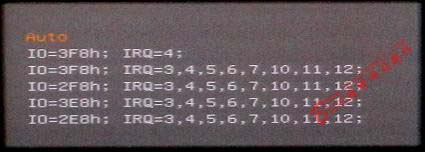

Serial（COM）Port0设置是用来设置串口0的中断和IO地址的，设置项有Auto和IO及中断地址。
1-2-6、Hardware Monitor（硬件监测）
1-2-6-1、CPU Smart Fan Target：CPU风扇智能调速目标。这个目标是温度目标，就是要设置CPU的控制温度，设置项有40/45/50/55/60/65/70。
设定目标温度后，就要设置风扇转速百分比。就是说在CPU温度低于目标温度时。风扇的转速是全速的百分之….。这个百分比就是在这里设置的。设置项有0%/12.5%/25%/37.5%/50%/62.55/75%/87.5%。

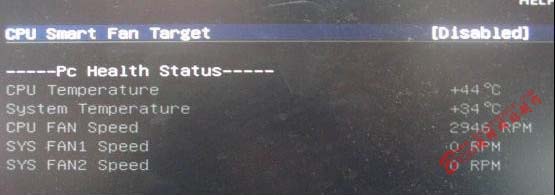

1-2-6-2、PC Health Status：健康状态。这里实时监测电脑的状态。有：
CPU温度/系统温度（主板温度）/CPU风扇转速/系统风扇1转速/系统风扇2转速
1-2-7、Power Management Setup（电源管理设置）

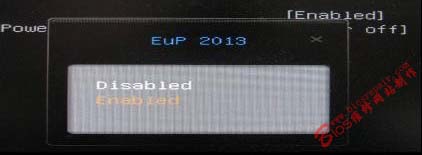

1-2-7-1、Eup 2013：这是欧盟要求的节能措施，是电脑在待机（就是我们常说的关机）状态下功耗要求。我们如果没有特别要求，可以关闭。
1-2-7-2、Restore after AC Power Loss：AC电源掉电再恢复时电脑的状态。有三种：Power off（关机）/Power
on（开机）/Last
State（最后原状态）。开机就是来电后自动开机，关机就是来电后不开机。最后原状态就是AC掉电时电脑是开机的，来电后就开机，否则就是关机。（这一点非常贴心,因为我自己的就是AC
TPQ1200 OC，这个电源有的时候在其他板子上会有不兼容掉电现象存在，关于针对这一点BIOS进行弥补设置好像其他主板上我还没看到，如有不对请更正）

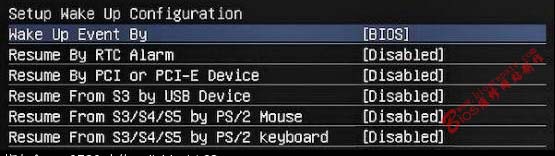

1-2-8、Wake Up Event Setup（唤醒事件设置）
当ACPI
Settings（ACPI设置）里设定了S3休眠后，就可以在这里设置唤醒事件。
1-2-8-1、Wake up Event
By：设置BIOS唤醒还是OS唤醒。如果是OS唤醒，下面的设置都不需要了。注意OS需要WIN 7，XP不行，WIN7睡眠需要用Power SW唤醒。
如果设定BIOS唤醒，就要做下面的设定。
1-2-8-2、Resume By RTC

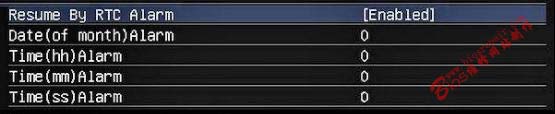

Alarm：实时时钟唤醒。设置项有Disabled（关闭）/Enabled（开启），默认是Disabled（关闭）。如果Enabled（开启），就要继续设置唤醒时间。
1-2-8-3、Resume By PCI or PCI-E Device：PCI或PCI-E设备唤醒。设置项有Disabled（关闭）/Enabled（开启），默认是Disabled（关闭）。
1-2-8-4、Resume From S3 by USB Device：USB设备从S3唤醒。设置项有Disabled（关闭）/Enabled（开启），默认是Disabled（关闭）。
1-2-8-5、Resume From S3/S4/S5 by PS/2
Mouse：PS2鼠标从S3/S4/S5唤醒。设置项有Disabled（关闭）/Enabled（开启），默认是Disabled（关闭）。
1-2-8-6、Resume From S3/S4/S5 by PS/2
Keyboard：PS2键盘从S3/S4/S5唤醒。设置项有Disabled（关闭）/ Any Key（任意键）/Hot
Key（热键），默认是Disabled（关闭）。Any Key（任意键）唤醒就是可以使用键盘的任意键，Hot Key（热键）唤醒的热键有：Ctrl +
Esc，Ctrl + F1，Ctrl + Space。
1-3、Boot（启动）
1-3-1、Full Screen Logo Display（全屏显示开机LOGO）。
开启/关闭全屏LOGO，设置项有Disabled（关闭）/Enabled（开启），默认是Enabled（开启）。

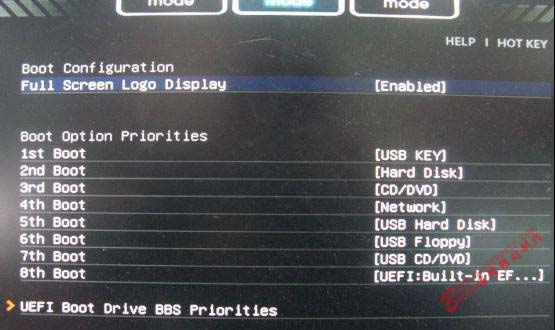

1-3-2、Boot Option Priorities（启动顺序设置）
这里设置第一到第九的启动设备的启动顺序。
1-3-3、BBS Priorities

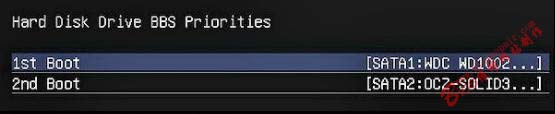

当相同类型的启动设备多于1个时，可以在这里设置它们的顺序。比如2个可启动的硬盘，在这里设置它们的启动顺序。

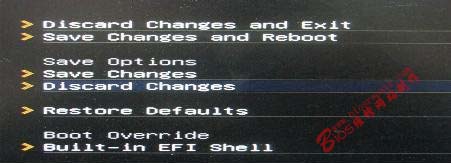

1-4、Save & Exit（保存&退出）
设置保存BIOS设置和退出设置。
1-4-1、Discard Change and Exit
放弃设置 & 退出
1-4-2、Save Change and Reboot
保存设置 & 退出
Save Option（保存选项）
1-4-3、Save Change
保存设置
1-4-4、Discard Change
放弃设置
1-4-5、Restore Defaults
恢复默认值
Boot Override（更改启动）
这里列出的是实际链接到主板上的已经定义启动顺序的启动设备。我这里列出的是空，用户真正看到的与此不会相同的。
选择某个启动设备，就可以直接从这个设备启动。
这里需要说明的是UEFI启动，比如说如果使用3TB的硬盘安装系统，作为启动盘。在安装系统前，把WIN 7
64的安装盘放到光驱，从启动设备列表中就要选UEFI：ATAPI DVD DH18D5S启动。
二、性能（OC超频）设置
点击OC按钮进入性能（OC超频）设置。
性能（OC超频）设置可以分为五个部分：CPU频率设置，微星超频，内存频率设置，电压设置，性能辅助设置。

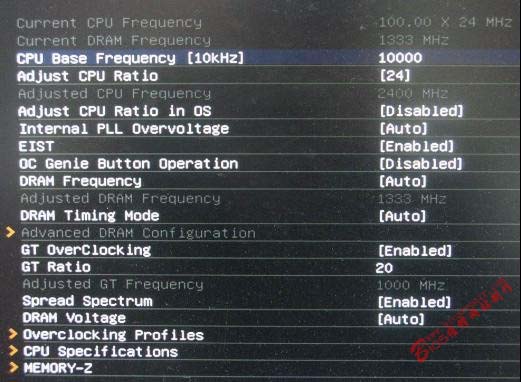

2-1、CPU频率设置
第1-2行显示当前CPU和内存频率。

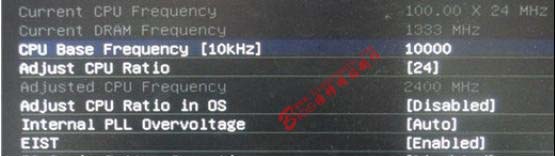

2-1-1、CPU Base Clock（MHz）（CPU基本频率）
设置CPU的外频，英特尔SNB-E处理器的外频是100MHz，可以适当提高或降低。调整方法是用小键盘的+/-键，每敲一次键加/减1MHz。
此项下面的灰色行就是当前的CPU基频。
调整FSB频率直接影响内存频率。所以，超频时请注意内存频率要与内存条标称频率相近，如果偏差较大，可能导致超频失败。
2-1-2、Adjust CPU Ratio（调整CPU倍频）
在此敲回车，弹出倍频选择菜单，从中选择你想用的倍频。对于锁倍频的CPU来说，只能降不能升。不锁倍频的CPU可以在这里超倍频。倍率表从12到60。
2-1-3、Internal PLL Overvoltage（内部PLL过电压）
开启/关闭内部PLL过电压保护，设置项有Auto/Disabled/Enabled，默认是Auto。
2-1-4、EIST（智能降频技术）
这里是开启/关闭EIST，设置项有Enabled/Disabled，默认是Enabled（开启）。
EIST全称为“Enhanced Intel Speed Step
Technology”，它能够根据不同的系统工作量自动调节处理器的电压和频率，以减少耗电量和发热量。
2-2、微星超频
这里是微星特有的超频技术。BIOS的这项设置就是开启/关闭这些按钮功能的。
2-2-1、OC Genie Button Operation（超频精灵按钮）
开启/关闭超频精灵按钮功能，设置项有Disabled（关闭）和Enabled（开启），默认是Enabled。
BIOS开启这个按钮功能后，开机前按下这个按钮，开机后就自动超频。也叫做一键超频。

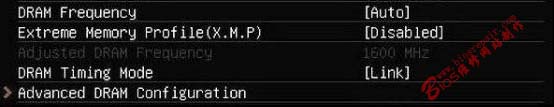

2-3、内存频率设置
2-3-1、DRAM Frequency（内存频率）
这里是设置内存频率的，内存控制器整合到SNB-E处理器内，支持内存的规格依据CPU了。SNB-E处理器支持的内存规格是DDR3
1066/1333。主板通过内存超频，可以支持1600/1866/2133/2400的内存。
回车弹出内存频率选单，从中选择内存频率。
2-3-2、Extreme Memory Profile（X.M.P）
XMP是英特尔提出的一种内存超频模式，就是把内存的超频频率和参数设置以文件的方式存在内存条的SPD模块中。BIOS启动XMP就是直接从SPD中读取超频设置参数设置内存和CPU的频率。
这里是开启/关闭XMP，设置项有设置项有Disabled（关闭）和Enabled（开启），默认是Disabled（关闭）。
2-3-3、DRAM Timing Mode（DRAM时序模式）
这里是设置内存时序的，设置项有Auto（自动）/Link（四通道联调）/Unlink（单个通道调），默认是Auto。如果设定Link（四通道联调）/Unlink（单通道单调），Advanced
DRAM Configuration就变成可以设置的。
2-3-4、Link（四通道联调）的Advanced DRAM Configuration（高级DRAM配置）

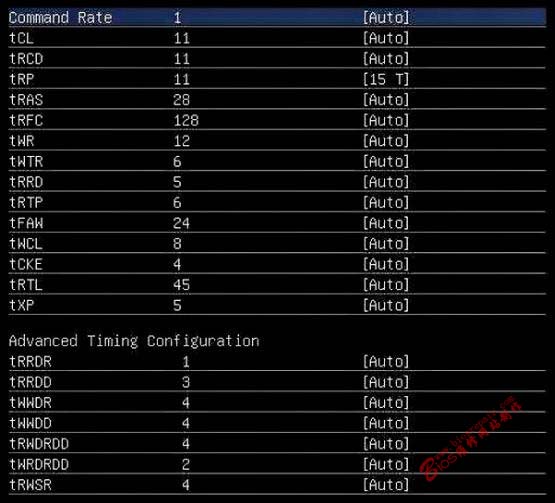

上列内存参数设置，左侧是参数名称，中间是默认值，右侧是设置项（Auto），要修改设置，请敲回车，从弹出的的参数菜单中选择。
2-3-5、UnLink（单通道单调）的Advanced DRAM Configuration（高级DRAM配置）
每个通道的时序配置与前面的四通道联调是一样的，请参看。

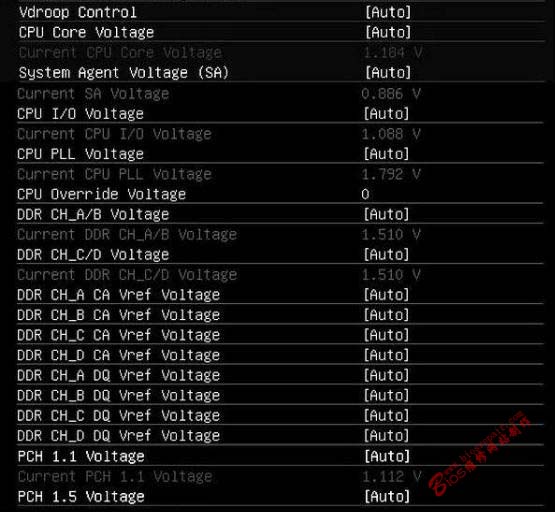

2-4、电压设置
2-4-1、V Droop Control（电压降控制）
这是控制超频满载时出现电压降的控制选项。设置项有Level0-Level7等七个级别，默认为Level0。级别越高控制电压降的强度越大。如果感觉超频后，CPU满负荷时电压下降较大，可以设置为高级别的V
Droop Control。
2-4-2、CPU Core Voltage（CPU核心电压）
这里是调整CPU核心电压。设置项有Auto和电压0.800—1.800V的选项。敲回车从弹出的列表中选择。默认是Auto。调整核心电压要小心。强烈建议不要超过1.400V。
2-4-3、System Agent Voltage（SA）（系统辅助电压）
这个电压就是整合在CPU里面的内存控制器（NB）的电压。设置项有Auto和电压0.85—1.80V的选项，默认是Auto。调整SA电压要小心。建议不要超过1.400V。一般保持默认就可以。
2-4-4、CPU I/O Voltage（CPU I/O电压）
这里是调整CPU I/O电压。设置项有Auto和电压0.85—1.69V的选项，默认是Auto。调整IO电压要小心。建议不要超过1.400V。
2-4-5、CPU PLL Voltage（CPU PLL 电压）
这是CPU的时钟信号电压。设置项有Auto和电压1.40V—2.50V的选项，默认是Auto。调整CPU PLL电压要小心，建议不要超过1.98V。一般保持默认就可以。
2-4-6、CPU Override Voltage（CPU倍率电压）
这是设置CPU Override Voltage（CPU倍率电压），设置项有0-5，默认是0。超频时可以提高倍率，以便超频稳定。
2-4-7、DDR CH_A/B Voltage（内存通道A/B电压）
调整内存A/B通道的电压，设置值有Auto，1.050-2.445V，默认是Auto。超内存电压要小心，DDR3内存一般不要超过1.65V。
2-4-8、DDR CH_C/D Voltage（内存通道C/D电压）
调整内存A/B通道的电压，设置值有Auto，1.050-2.445V，默认是Auto。超内存电压要小心，DDR3内存一般不要超过1.65V。
2-4-9、DDR CH_A CA Vref Voltage—CH_D CA Vref Voltage（DDR A-D通道参考电压）
这里是4个内存通道的控制通道的参考电压，设置项有Auto和电压0.435V—1.150V的选项，默认是Auto。这个电压也可以说是内存的PLL电压，一般设置为内存电压（SSTL）的一半为宜。保持默认值就可以。
2-4-10、DDR CH_A DQ Vref Voltage—CH_D DQ Vref Voltage（DDR A-D通道参考电压）
这里是4个内存通道的数据通道电压，设置项有Auto和电压0.435V—1.150V的选项，默认是Auto。这个电压也可以说是内存的PLL电压，一般设置为内存电压（SSTL）的一半为宜。保持默认值就可以。
2-4-11、PCH 1.1 Voltage （Z68芯片1.1电压）
这是Z68芯片的1.1电压，设置项是Auto，0.9V—1.9V，默认是Auto。调整PCH芯片电压要小心。建议不要超过1.3V。一般保持默认就可以，不需要更改。
2-4-11、PCH 1.5 Voltage （Z68芯片1.5V电压）
这是Z68芯片的1.5电压，设置项是Auto，1.2V—1.9V，默认是Auto。调整PCH芯片电压要小心。建议不要超过1.6V。一般保持默认就可以，不需要更改。
2-5、性能辅助设置。
2-5-1、Over clocking Profiles（超频预置文件）
这是把超频的BIOS设置保存为一个预置文件，可以随时加载。可以保存6个预置文件。
保存时需要键入文件名，以后可以加载（Load），也可以删除（Clear）。

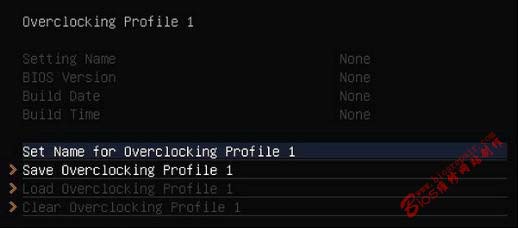

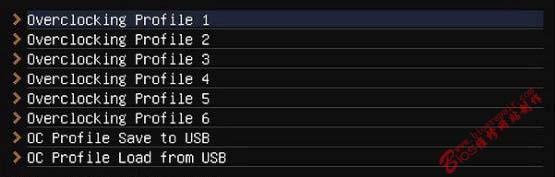

比如保存预置文件1，在Overclocking Profile 1回车，提示Set Name for Overclocking
Profile 1，在此输入文件名。然后点击Save Overclocking Profile 1即可。
Load
Overclocking Profile 1（加载超频预置文件1）
Clear Overclocking Profile 1（清除超频预置文件1）
2-5-2、CPU Specifications（CPU规格）

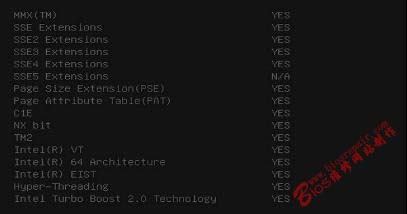

CPU支持的技术
2-5-3、MEMORY-Z（内存SPD信息）

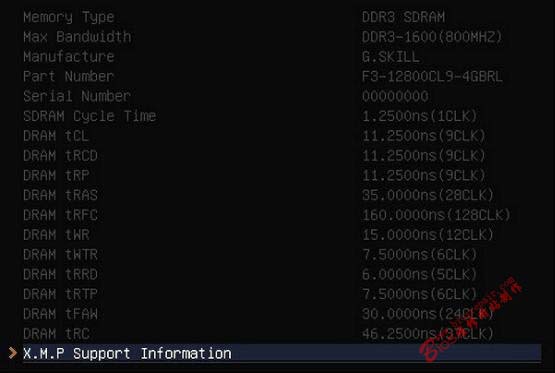

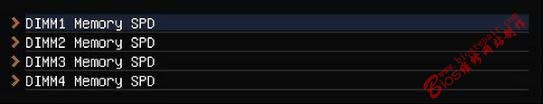

先列出安装内存的4个内存槽，然后可以看每个槽内存的信息。

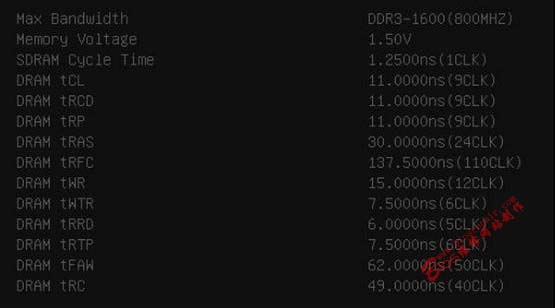

内存规格信息
支持XMP的内存，还有XMP规格信息。

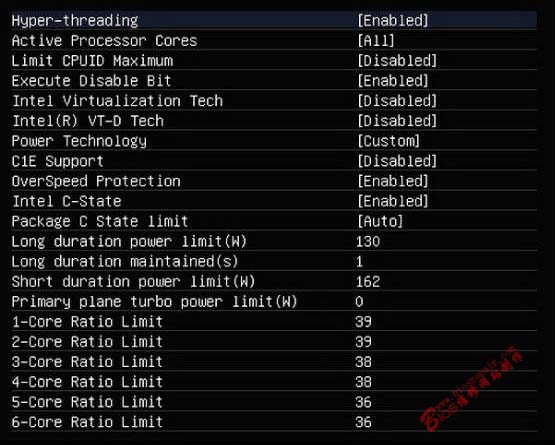

2-5-4、CPU Features（CPU特征）
这是CPU的一些特征设置。
|
