富士通E8410 BIOS刷新修复 |
|

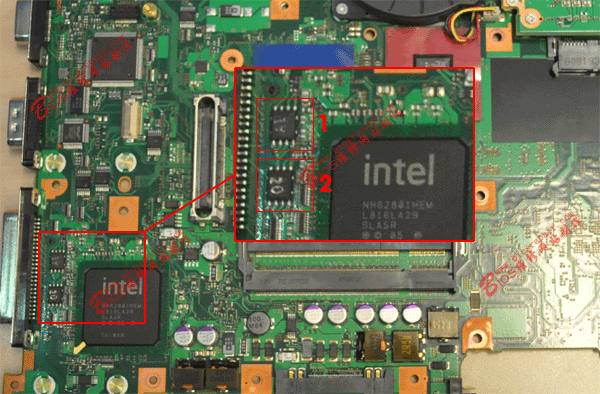

接修一台富士通E8410笔记本，故障原因是用户自升级BIOS后无法开机； 对于维修来说，BIOS损坏是最容易修复的故障，只要重写BIOS芯片即可，当然维修BIOS，最关键的问题是BIOS文件。 由于明确机器故障，因此接修后，直接拆机寻找BIOS芯片；在南桥附近发现两颗同样型号的25 SPI芯片，全部为MX25L1605芯片；可具体哪一个芯片才是BIOS芯片呢？虽然现在主板同时拥有EC和BIOS芯片，但一般EC芯片比BIOS芯片的容量要小的，可是富士通E8410主板的两颗芯片却相同的容量，不好判断哪一个是EC芯片，哪一个是BIOS芯片；找机器的点位图，也没有准确分辨出来，因此采用笨办法，两个芯片内容分别读出，通过判断，确定标明2的芯片为BIOS芯片，图片如下：
判断出了BIOS芯片，剩下的工具就是找BIOS文件了；从富士通主页下载到E8410的BIOS文件，也是可直接执行的EXE自刷新程序，但将BIOS文件分离出来后，却是一个1M的BIOS文件；通过BIOS芯片分析，25L1605应对应2M的BIOS文件的，现在分出来的文件是1M，难不是BIOS还是EFI BIOS？ 用ULTRAEDIT32打开读出来的2M BIOS文件，通过分析，呵呵。此文件根本就不是EFI文件，不过是在1M文件前面加了1M的空字节，将文件做成一个2M的文件，以适用于25L1605芯片（由于寻址的原因，1M文件不能直接写入2M芯片中），也就是说，其实这个BIOS芯片根本没有必要使用25L1605的16M芯片，使用25L8005等8M芯片即可；具体为什么使用25L1605芯片的原因，在此文章中不做判断和分析。 下面的工作简单了，将分离出来的1M文件前面加入1M空字节，这个过程简单，主页在以前的文章中早有介绍，在此不做重复了；合并成2M文件后。用编程器将合并好的文件写入芯片，焊接好后装机开机一切正常。
最近维修过多款有EC芯片的主板。好多机型在写BIOS时，同时还要写EC芯片，也就是BIOS文件要与EC文件的版本一定要一样，但这款富士通的E8410维修时却不需要，也可能是写入的BIOS文件与EC文件本身就是一个版本的，也说不定。还有在维修时，原机的文件一定要备份。
|
|
|
