DELL DMC521 BIOS分离维修过程 |
|
今天一网友回复耗子，自己一台DELL
DMC521机器，由于刷新BIOS时，没有关闭杀毒程序，造成刷新过程中出错，重启无法开机。由于是刷新BIOS出错后无法开机，因此只要重写BIOS即可解决问题；但目前面临的问题是，DELL机器的BIOS比较特殊，其提供的BIOS文件都是EXE自刷新的文件，因此分离比较麻烦，而且网友按主页以前提供的DELL

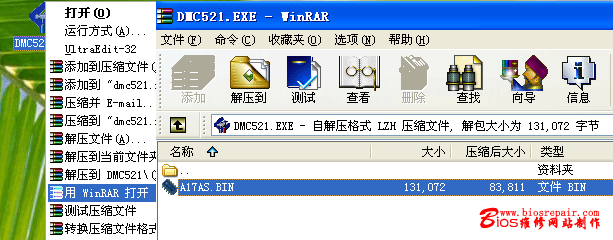

BIOS文件分离的文章，无法分离出BIOS文件--参考文章： 收到网友传来的BIOS文件，其就是个EXE文件。首先选择使用WINRAR打开EXE文件，确定文件是否自解压的EXE文件，虽然可以使用WINRAR打开这个EXE文件，但是解压出的文件却是一个名为A17AS.BIN的文件，但其只有128K（1M）大小，这显然不对，因此排除直接分出BIOS文件的想法。

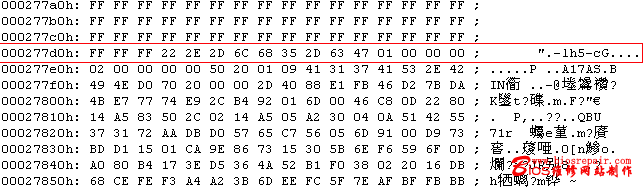

无法直接分出BIOS文件，使用ULTRAEDIT32，直接打开DMC521.EXE文件，从文件头部可看出，其就是一个WIN32程序，当然这个对我们并没有多少帮助；直接向下搜索，意外竟在0277D2H地址处，发现了“LH5”字符，我们都知道“LH5”是AWARD BIOS的标识字节，因为AWARD BIOS都是使用LH5压缩的。找到此字节，说明文件应是AWARD BIOS，也可通过此确定BIOS文件的头部，这真是意外中的意外呀。

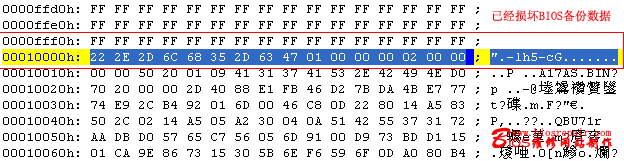

虽然现在确定文件是AWARD的，而且也可确定文件头部。但是在LH5前还有约64K的FF空字节，因此要分出的文件有两种可能。一种是从LH5处，直接向下分出7FFFFH字节的文件，其就是完整的BIOS文件。二是从LH5前64K空字节处，开始分出7FFFFH字节的文件，即包括LH5前的64K空字节。 由于无法确定文件的头部，本来耗子想按两种方法分别分出BIOS文件，对比确定一下；但又想投机取巧，于是让网友将已经损坏的BIOS芯片中的内容读出来，如果芯片中还有数据的话，可以方便的确定，呵呵；还好芯片网友还没有擦除，备份出文件，通过网络传过来，使用ULTRAEDIT32打开备份出的已经损坏的文件。 通过分析备份出的损坏BIOS芯片的中文件，确实是文件前面有64K的空字节（机器无法启动的原因是，BIOS文件没有刷新完成，12FFFH地址后面全是空字节）。

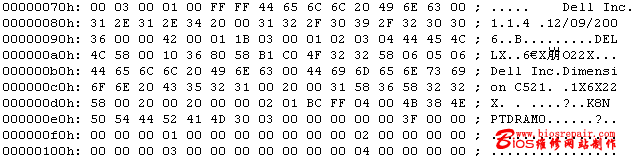

确定了文件的头部，以下操作就简单了。正确分出BIOS文件，并传给网友测试；网友写入后回复，可以正常开机，但进入系统后检测不到机器的型号，显示全是空白。即然机器可以启动了，但是机器型号等资料检测不到，看来BIOS中还有部分信息没有加入。 重新打开网友备份出的已经损坏的BIOS文件，在文件头部位置果然发现机器的详细信息，如下图：
复制文件中的这部分资料，然后对应地址覆盖在分出的BIOS文件的文件中。重新保存成文件，传给网友测试，经网友回复，一切正常。至此维修修复完成。
注意： 1、如是刷新失败后，先不要急于写芯片，一定要先备份出文件，这样以后需要时使用。 2、此方法是否适应于其它DELL的机器，耗子没有时间测试。因此有兴趣的网友可自行测试一下。 3、分离文件时，文件的大小按BIOS芯片的大小确定即可。
