Dell studio 1450 BIOS分离 |
|
|

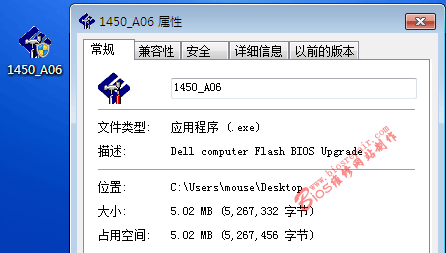

陆陆续续写了不少关于DELL笔记本BIOS分离的文章，但DELL的笔记本，没有一个固定的分离方法，基本上一个机型一种方法，也不知道DELL厂家是如何考虑的；最近，有网友询问dell studio 1450笔记本BIOS分离的方法，虽然这是个老机型了，但问的网友多了，还是写一下分离过程吧。 dell studio 1450最新版本BIOS下载地址：http://www.dell.com/support/drivers/cn/zh/cnbsd1/Product/studio-1450 文件下载后，是一个5M左右的EXE自刷新程序；在这时耗子说明一下，1450的BIOS芯片型号是MX25L1605，对应2M的BIOS文件；因此如果下载的BIOS升级文件，比BIOS芯片容量大很多，那么基本上都可从升级文件中直接用ULTRAEDIT32等16进制编辑软件分离出BIOS，但如果下载的BIOS升级文件，小于或略大于BIOS芯片容量，那么就需要先将文件解压，然后再分离BIOS文件。1450的升级文件大小要比BIOS芯片容量大很多，因此可直接分离BIOS，如下图：

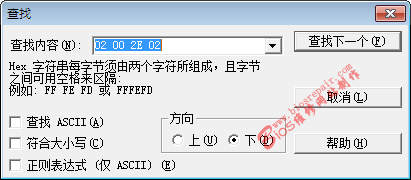

运行ULTRAEDIT32 16进制编辑软件，打开下载的DELL 1450 BIOS升级程序，点击ULTRAEDIT32“工具栏”--“搜索”--“查找”02 00 2E 02，（注意不需要选择ASCII）；这里可能有网友会问，为什么搜索02 00 2E 02，这里简单的说明一下，查找这个字节，其实是查找EC的数据，但是1450 EC和BIOS文件是在一起的，但这个02 00 2E 02字节，不同的BIOS由于文件大小寻址不同，代码是不一样的。实际多打开几个EC文件分析一下，就会明白的。

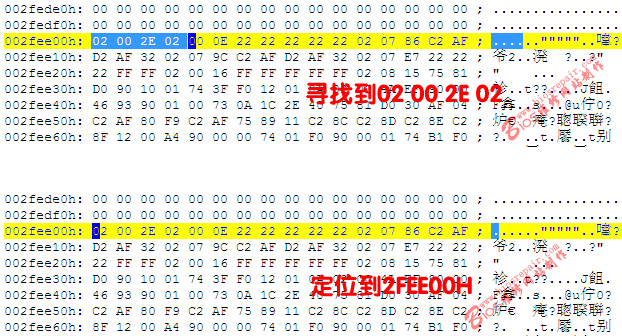

点击查找下一个，找到02 00 2E 02，其位置应在2FEE00H-2FEE03H地址处，将鼠标移到2FEE00H地址处，如下图：

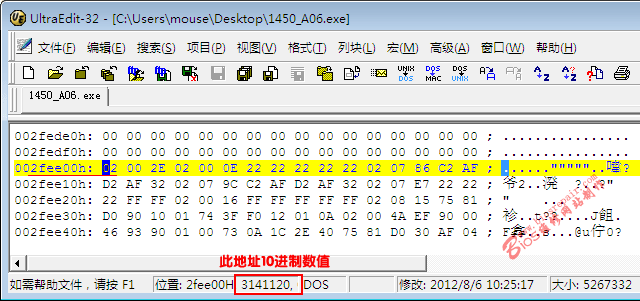

下面，我们要将2FEE00H前面的所有无用内容删除，由于2FEE00H是16进制数值，在以前我们是用计算器计算出2FEE00H的十进制字节数，其实ULTRAEDIT32中，就可直观的看到要删除的10进制字节数的，只要我们将鼠标定位在2FFEE00H地址处，其下就可显示出此地址前的10进制字节数，如此文件2FEEOOH对应的10进制数值是：3141120 如下图：

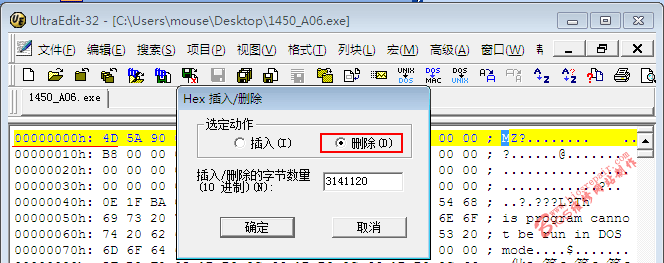

将鼠标移到文件头部，即OOOOOOOH地址处，点击ULTRAEDIT32--工具栏--“编辑”--“HEX插入/删除”--选择删除，输入要删除的10进制数值3141120，点击删除。
删除完成后，如果02 00 2E 02应在0000000H地址处，那么文件头部就处理好了；由于BIOS芯片是2M的，因此文件尾部地址应对应1FFFFFH，只要将1FFFFFH地址后面的没用字节删除，然后将文件保存即可。
|
|
|
