RS232串行COM转接板介绍说明 |
|

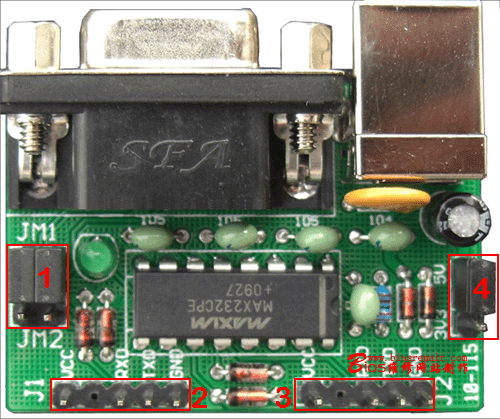

RS232串口数据线小板,是本站特意为升级中九机推出的,使用原装进口RS232转换芯片,专门配备电压选择跳线,可选择3.3V和5V工作电压;提供两组数据线接口,通过JM1和JM2跳线选择(一组数据线接口损坏时,可转换成另一组继续使用)。广泛应用于电台改装、手机刷机、XBOX360刷机、GPS、汽车检测,DVD刷机,DVB,卫星接收机,鑫诺3号、中星6B、中九接收机刷机等等。 使用原装进口RS232转换芯片,这就是部分使用国产RS232芯片简易转接板,无法正常联接的关键所在,同时提供3.3V和5V工作电压,不需要从接收机接电,使得操作更加稳定和准确(这是一些工作时,需要从接收机接电的简易板,所做不到的)。 串行RS232转接板各接口说明,如下图: 1、JM1-JM22跳线(图中1)是两个数据线接口(J2或J2)的转接,如图所设,此时是J1数据接口工作。 2、J1 J2,两个数据线接口(通过JM1和JM2跳线设置),图中标明2或3。数据线接口分别定义为:VCC RXD TXD和GND。 3、电压设置跳线,可设置5V或3.3v,图中标明4。默认设置为5V电压。 联接,使用随机串口线将R232转接板与电脑COM口联接,然后插上USB线,数据板即联接完成。 如是升级中9接收机,只接RXD TXD和GND三线即可。

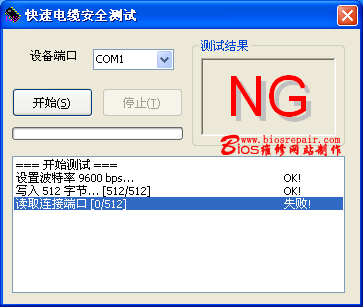

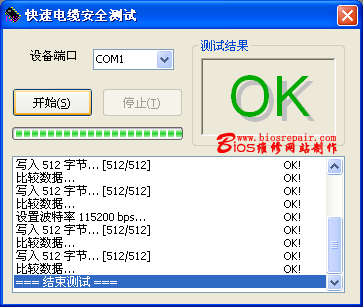

R232转接板测试,将转接板联接好后,将TXD和RXD两脚短接,运行随机带的R232转接板测试软件,点击测试,如果显示OK。标明转接板工作正常,如果显示NO,则标明转接板损坏或电脑串口损坏。如下图所示: R232转接板及COM口,工作正常: R232转接板及COM,工作不正常: 实际联接操作过程,参考:使用串口转接板,通过中9接收机升级口,轻松升级过程介绍
注意:此文章仅限于芯片技术交流,如用于商业及违法用途后果自负!于本网站无关。
|
|
