修改AMI BIOS安装OEM VISTA系统 |
|
在Windows XP时代，通过修改BIOS，安装OEM版XP，让我们感受了正版XP的乐趣；但现在微软推出了新的VISTA操作系统，由于VISAT采用新的SLP2.0验证技术，即通过验证BIOS中的SLP证书、标志以及硬件相关的特征；因此以前修改BIOS安装XP的方法，无法用于VISTA激活（XP采用SLP1.0验证技术）。 但SLP 2.0 技术也存在着弱点，我们可以通过使用从OEM 硬件－各种品牌机中获取的信息，将SLP 2.0的各项验证数据移植到自己的主板BIOS中，来实现VISAT的激活，达到使用正版VISAT功能的目的。 耗子分别写了修改AWARD和PHOENIX BIOS安装OEM版VISAT的文章， 由于目前联想公布了OEM版VISTA，而且其不需要输入序列号，只要修改好BIOS信息，安装好联想VISTA后，自动激活，呵呵，与安装联想XP过程是一样的。耗子在介绍修改AMI BIOS安装OEM版VISTA时，将以修改联想标识为例，做一详细介绍。以文章以华硕ASUS_P5WDHDeluxe_bios主板BIOS为例。 修改AMI
BIOS安装VISTA，需要MMTOOLS.EXE AMIMMWIN.EXE和UltrqEdit32，MMTOOLS和AMIMMWIN可从AMI最新修改工具包中下载 首先我们先了解一下此次修改过程的原理: 在 WINDOWS 中会在
0FFF00000h ～ 0FFFFFFFFh 形成 1MB 大小的镜像，镜像的内容和你的 BIOS

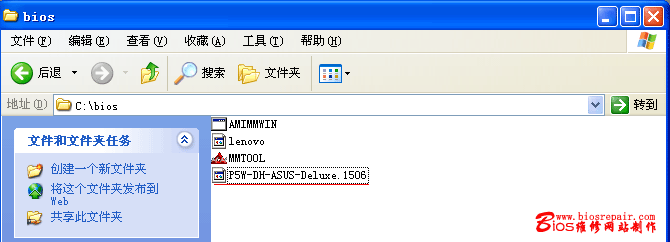

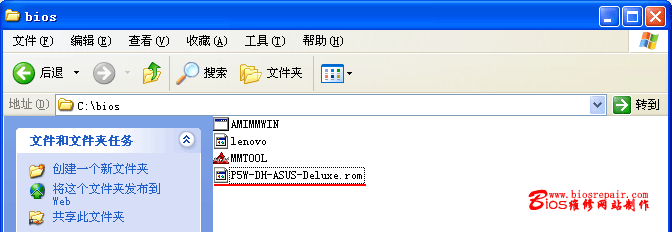

文件的内容是完全一样的。 步骤1： 首先在硬盘任意分区建立一修改目录，如本例为C：\BIOS（在C盘根目录下建立BIOS目录），将程序所需要的MMTOOLS.EXE AMIMMWIN.EXE及需要修改的BIOS文件及SLIC表文件拷到目录中待用。
注意:如果BIOS文件的扩展名不是ROM，一定要改成ROM（点击文件，重命名即可修改）；而且有时BIOS文件下载后，其属性都是只读，此要在属性中要去掉只读属性。

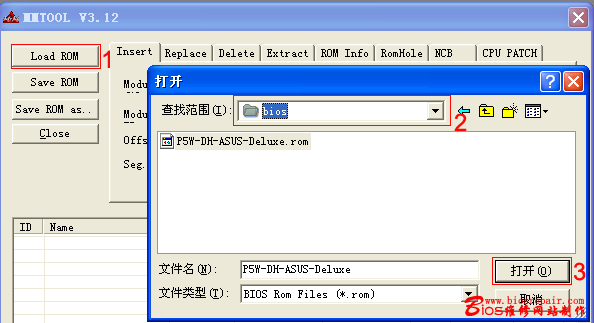

步骤2： 双击运行MMTOOL.exe文件，点击“LOAD ROM[调入文件]”--在打开选择界面中--选择C盘下的BIOS目录中的P5W-DH-ASUS-Deluxe.rom文件，点打开。

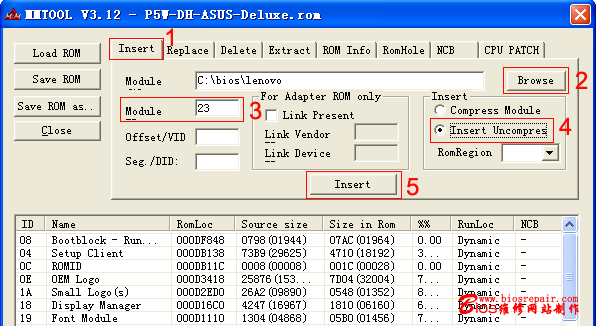

文件调入后，选择“INSERT[插入]”---“Browse[浏览]”---打开需要加入的SLIC表文件，即我们拷到BIOS目录中的“C:\bios\lenovo.bin”文件。然后在“Module[模式]”里添入“23“，然后选择“Insert Uncompress[输入不压缩]”点“Insert[插入]”即可。 注意：一定要选择Insert Uncompress[输入不压缩]”否则添加时将出错，“Module[模式]”可选择22、23、24.....29、2A、2B、2C、2D、2E、2F任一一个，但最好选择在文件中没有用过的ID。

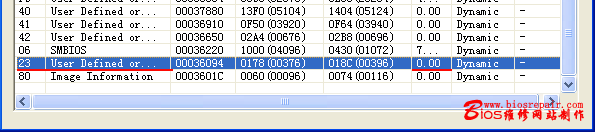

插入后，应可看到我们插入的23模块，0.00表示没有压缩

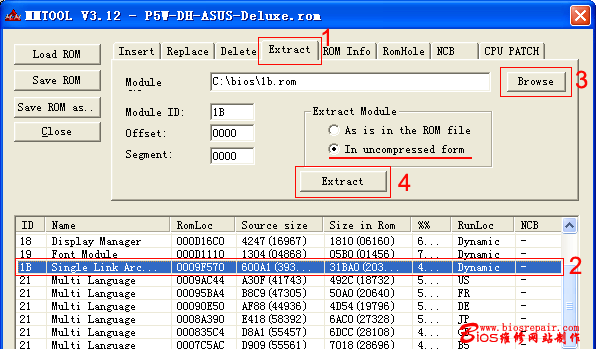

确定文件已经加入后，点击“Extract[分离]”，选择“1B”模块，点击“Browse[浏览]”选择分离文件的文件名和保存地址，这里选择“C:\bios\1b.rom ”，点击“Extract[分离]”，将1B文件分离到我们已经指定的BIOS目录中。 注意：要注意是否选择“In uncompressed form”选项。

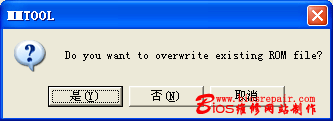

将1B文件分离后，选择“Save ROm[保存文件]”，将添加SLIC表的文件保存（覆盖原文件即可）。保存时的提示为，是否覆盖原文件，点击“是[Y]”即可。

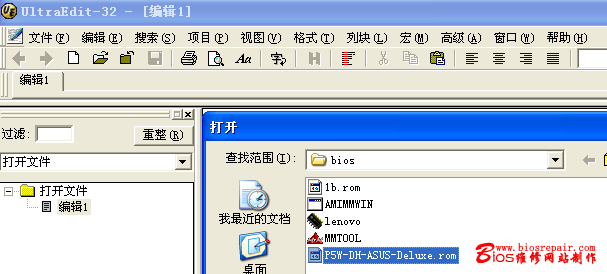

保存完成后，即可关闭MMTOOLS。 步骤3： 运行“UltraEdit32”程序，点击打开，选择刚才我们修改后的BIOS文件“P5W-DH-ASUS-Deluxe.rom”。如果文件打开看不到内容，可选择“编辑”-“HEX编辑”即可正常显示。

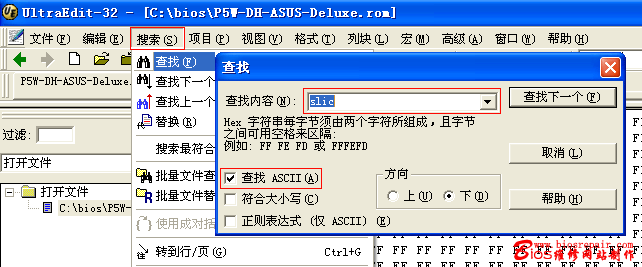

文件调入后，选择工具栏上的“搜索”--“查找”--输入查找的内容“SLIC”，注意选择以ASCII文本模式搜索。
确定后，即可找到“SLIC”如下图：

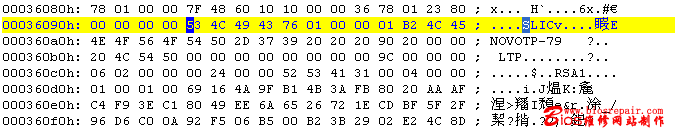

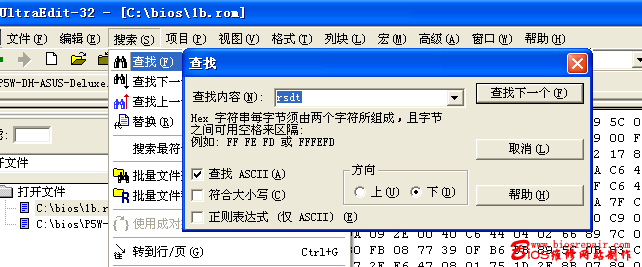

其地址为36094H，此地址即为联想SLIC表文件在BIOS中的位置。（注意：这里的H只是标明地址为16进制） 根据开始我们介绍的AMI BIOS在内存中的位置，在此可以计算出SLIC表文件在系统中内存的位置：由于我们的BIOS文件是1M的，因此开始地址为FFF00000h，因此地址为： SLIC内存地址＝FFF00000h+36094h＝FFF36094h （本例的BIOS文件大小是1M的），实际的16进制地址为：94 60 F3 FF （这是由于，数据在内存中是低字节在前，高字节在后）：记下94 60 F3 FF 这里计算可用WIN自带的计算器来计算，在开始--所有程序--附件--计算器。运行后，选择查看--科学型，选择16进制，输入FFF00000+36094，由于H只是标明数值为16进制，因此H不需要输入。 注意：这里的36094，并不固定，只代表本例的实际地址。在操作中，请使用你自己的实际地址。 如果BIOS文件为1M ，SLIC实际地址为：SLIC内存地址＝FFF00000h+36094h＝FFF36094h 如果BIOS文件为512K，SLIC实际地址为：SLIC内存地址＝FFF80000h+36094h＝FFFB6094h 如果BIOS文件为256K，SLIC实际地址为：SLIC内存地址＝FFFC0000h+36094h＝FFFF6094h 步骤4： 运行“UltraEdit32”程序，点击打开，选择刚才我们修改后的BIOS文件“1B.rom”。 文件调入后，选择工具栏上的“搜索”--“查找”--输入查找的内容“RSDT”，注意选择以ASCII文本模式搜索。如下图：

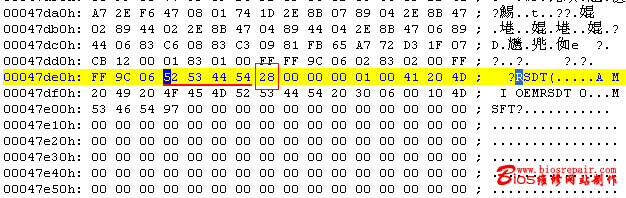

找到RSDT后，可以看到RSDT表的长度为28H。

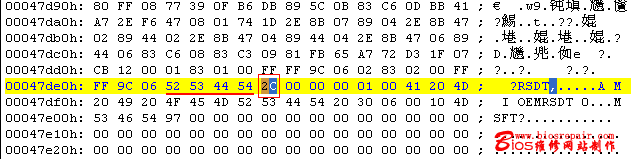

修改表长+4，即28H+4=2CH。如不理解16进制算法，可用WIN自带的计算器计算。

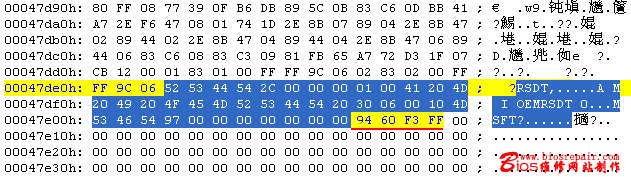

用鼠标选取从RSDT开始选取的28H字节，即十进制40个字节。
在28H字节后面，填入我们上面计算出的SLIC表在内存中的地址：94 60 F3 FF
由于本例中，还有XSDT表，因此还需要修改XSDT表。

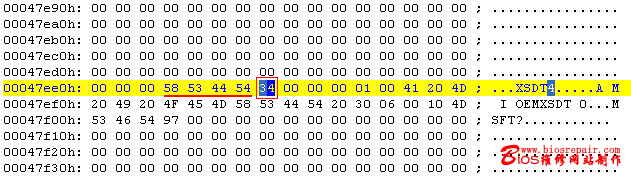

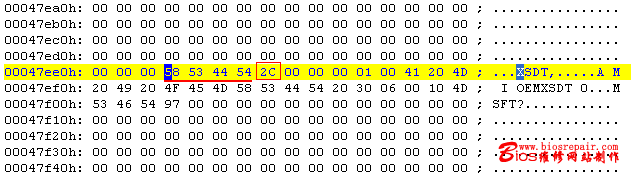

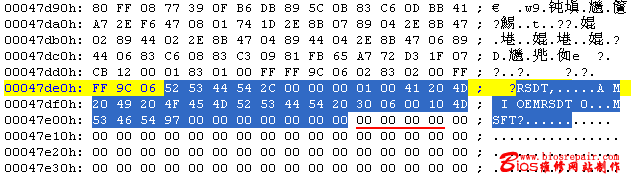

从上图可以看到，XSDT表长为2C，这里表长需要加8位，即2CH+8=34H。如果不理解16进制算法，可用WIN自带计算器。

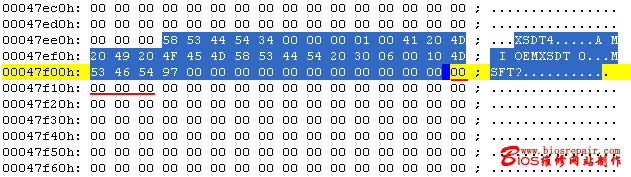

用鼠标从XSDT开始选择2CH字节，即十进制44个字节。

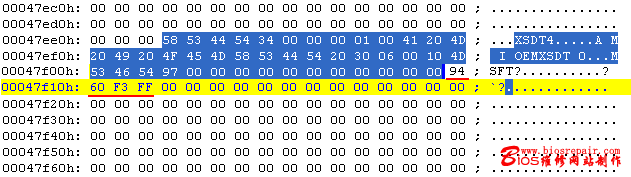

在2CH字节后面，填入我们上面计算出的SLIC表在内存中的地址：94 60 F3 FF

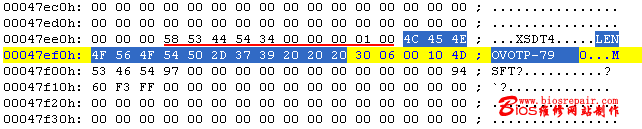

随后，我们要修改RSDT表和XSDT表的OEMID和OEMTABLEID标识。这里输入的一定要与加入的SLIC表文件中的OEM标识一样，具体，可用UltraEdit32程序，打开我们加入的SLIC表文件，即Lenovo.bin文件，即可看到14个字节的OEM标识。如下图，这里我们可以手动输入LENOVOTP-79，不足以空格补充。

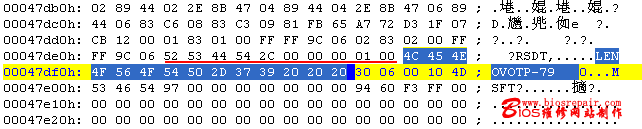

也可在打开的Lenovo.bin文件中选择14个字节的OEM标识，鼠标右键，复制[CTRL+C]。然后转到打开1B.rom文件中，选择RSDT和XSDT表中对应的14个字节，鼠标右键，粘贴[CTRL+V] 选择定位为，从RSDT或XSDT开始的第10个字节后，选择14个字节。（即从第11字节起，选择14个字节）。可对应下面图片。

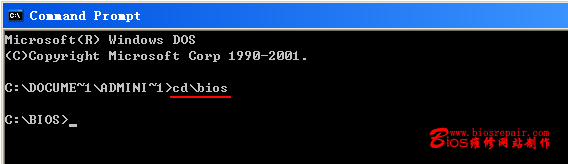

以上修改完成后，点击UltraEdit32工具栏--文件--保存。将修改好的1B文件保存。 步骤5： 修改完成后，需要将修改后的1B文件加入到BIOS文件中。 在WIN--开始--运行--输入COMMADN，确定后，进入MSDOS方式。输入C：\BIOS回车，进入C盘下的BIOS目录。

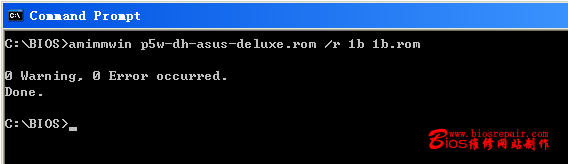

输入Amimmwin P5W-DH-ASUS-Deluxe.rom /r 1b 1b.rom回车，如果没有错误提示，即表明加入正确。
修改至此，基本完成。只要将修改好后的文件重新写回主板即可。但是写入前。还需要检测一下修改的文件是否正确。使用ULTRAEDIT32打开修改保存后的P5W-DH-ASUS-Deluxe.rom文件，按步骤3，寻找SLIC表文件，如果查看到的地址。与我们开始修前查看到的地址一样，即36094H。这样表明我们修改后的文件一切正常，将文件重新写回BIOS中即可。 但如果用步骤3查看。SLIC的地址已经改变，这种情况也是有的，因为我们修改时需要加入差不多10H字节，因此地址改变是正常的。我们只要重复做步骤4 步骤5。按改变的SLIC地址重新修改1B文件，然后保存添加即可。
注意：修改好联想的SLIC并写入主板BIOS后。
