SPI FLASH芯片SOP8与SOP16联接

:此文章图片及文字为BIOS维修网站所有,请不要随意转载或用于其它商业目的;如要转载,请注明出处。

    目前好多新型号的笔记本及路由器的存储芯片,采用25 SPI SOP16封装的芯片,如MX25L3205等芯片;虽然目前好多编程器可以支持MX25L3205的芯片,但都是支持SOP8封装的MX25L3205芯片,却无法直接支持SOP16封装的MX25L3205芯片;而且芯片的转接座也不一样,一个是8脚,一个是16脚。那么是否可以使用简单的办法,来达到对SOP15 MX25L3205芯片编程呢?其实过程是简单的,因为25 SPI芯片的SOP8封装和SOP16封装的芯片,相应脚的脚定义是一样的,只要将SOP16相应脚与SOP8脚对应联接,即可采用SOP8 MX25L3205芯片的操作过程对SOP16 MX25L3205芯片进行操作。(只要25 SPI芯片型号一致,SOP8与SOP16的芯片,都可采用此种方法)

    换句话说,25 SPI芯片,SOP8与SOP16芯片是可以互换的,只要将芯片脚对应联接就行了。

    首先介绍一下SOP8封装与SOP16封装的规格介绍:

    SOP8:

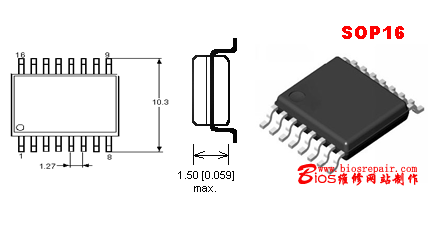

    SOP16:

    SOP8与SOP16封装,脚间距是一样的,都是1.27,只是芯片宽度有所不同。而且芯片相应脚的定义是完全一样的,只是SOP16封装的芯片多出了8脚NC空脚(为以后的扩展做基础),参考下图,可方便确定SOP与SOP 25 SPI芯片的脚定义:

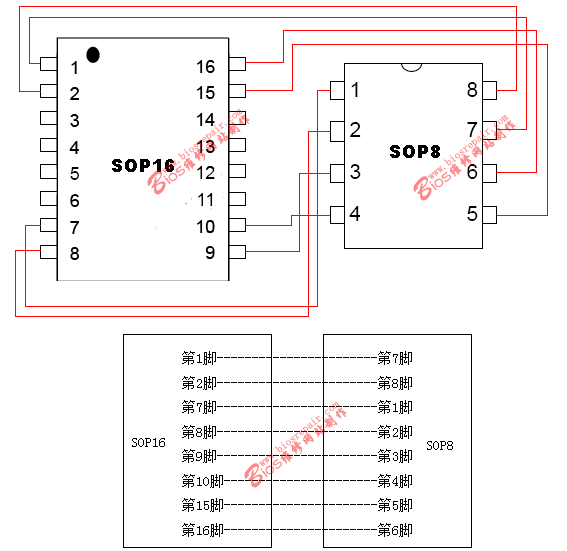

    因此25 SPI SOP16与SOP8芯片脚定义关系是:

    只要将SOP16脚对应联接到SOP8转接座或直接引到编程器座上,即可进行编程。

    此外MX25L3205还有一种TSSOP14封装的芯片,脚对应如下图:



SOP8芯片:

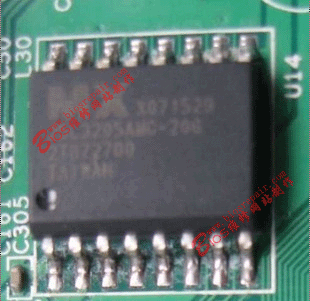

SOP16芯片:
