Fujitsu Siemens AMILO |
|
近日网友一台Fujitsu Siemens AMILO Pro V7010笔记本，在刷新BIOS时出错，造成电脑黑屏无法启动；刷新BIOS出错，只要重写BIOS即可解决问题。但前提是要找到主板对应的BIOS文件；但从富士通网站下载的BIOS文件是EXE自运行文件，因此文件无法直接使用，需要从EXE中分出BIOS文件才可；因此如何分离出BIOS文件，是此次维修的关键。 通过分析网友传过来的EXE文件发现，解开的压缩包中没有WPH文件，而只有几个EXE文件，由于其中有其FLASH.BAT文件，因此首先查看BAT文件的内容。其BAT文件比较简单，显示如下内容：

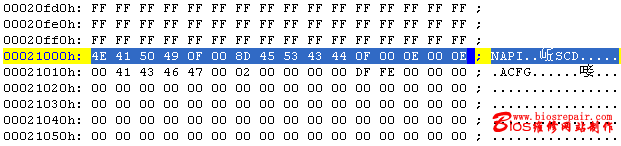

ECHO OFF 从此判断，运行FLASH.BAT文件,实际只运行了BF3C21文件，因此也可以说，BF3C21文件是自刷新文件，也就是BIOS文件和刷新程序是一体的，只要从此分出BIOS文件就可以了。 运行ULTRAEDIT32，文件可从BIOS维修网站下载： 打开BF3C21.EXE文件，用Ultraedit将其打开；通过以前分离刷新程序和BIOS文件整合型的BIOS经验，在整合型BIOS文件中，一般刷新程序都在文件的头部，BIOS文件在文件中部或尾部。因此只需要找到BIOS文件的头部，然后根据BIOS芯片的容量，就可确定出BIOS文件。 首先查找NAPI字符串，一般本本BIOS的开始位置在此；在21000H地址找到NAPI字符串，由于主板使用的是AMIC 29F040的4M芯片，因此其地址应是从00000H-7FFFFH。因此，即然我们找到文件的头部，只要加上7FFFFH地址，确定BIOS文件的尾部就可以了。
但是通过测试发现，21000H+7FFFFH=A0FFFH。但BF3C21文件尾部地址才是8FFFFH地址，少于A0FFFH地址，显然BIOS文件的头部定义是不对的。

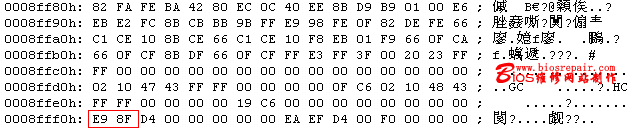

但就在查看文件尾部的时间，很意外的发现了BIOS文件标准的标识字节，E9 8F；呵呵，这倒简单了，原来此文件，刷新程序在文件头部，BIOS文件在整个文件的尾部。因此，我们已经知道了其使用芯片的容量，因此只要从尾部开始选择7FFFFH字节的内容，然后保存即是BIOS文件。

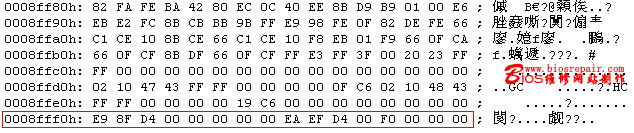

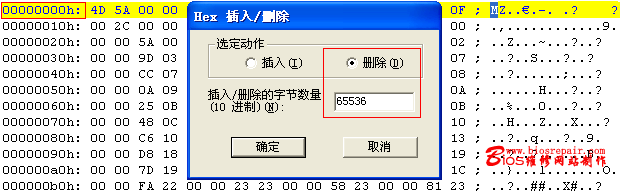

BF3C21文件长度为8FFFFH，减去BIOS文件的长度7FFFFH，为10000H（此计算可使用WIN自带的计算器，选择科学模式），计算出文件开始地址10000H后，只要删除10000H地址前的内容，将剩余的文件保存，即是BIOS文件。因此我们只要将光标移到文件的头部，选择ULTRAEDIT32工具栏--编辑--Hex添加/删除，选择删除，输入删除的65536字节（此字节在计算器中输入10000，点击10进制算出的），确定删除。

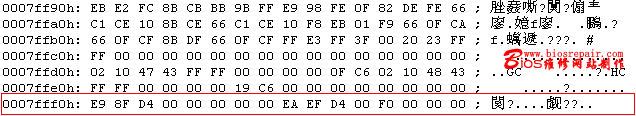

删除后，查看剩余的文件尾部，正好是7FFFFH，表明文件正确；选择ULTRAEDIT32工具栏--文件--另存为，将文件保存为文件即可。
将保存的文件，使用编程器写入芯片后，顺利开机。至此维修过程结束。 此维修过程，开始出现一个误端；其实开始就查看一下文件的尾部，就不会出现开始判断错误的问题了。因此如果你有此类主板需要分离BIOS，在分离时，先搜索一下BIOS文件的标志符，这样可少走弯路。
