DELL1536 1537笔记本BIOS修复分离

:此文章图片及文字为BIOS维修网站所有,请不要随意转载或用于其它商业目的;如要转载,请注明出处。

    笔记本以其轻巧、可携带性,以及性能的普遍提高,有些机型在性能上已经可与台式机持平,因此得到了很多网友的认可;在日常使用中,好多网友也喜欢升级笔记本的BIOS,但升级BIOS,就会由于一些不可预知的情况,造成升级BIOS出错;维修重写笔记本的BIOS,是一件麻烦的事情,一是需要拆开机器,找到BIOS芯片,而且还需要拆焊,这都不是一般网友可做到的,二是笔记本厂家提供的BIOS文件,多是EXE自升级程序,当然这主要是方面用户升级使用,但另一方面也给维修带来了不便,因为此类BIOS都需要分离才可使用。所以在这里,耗子提醒并建议,如果没有特别需要或对升级BIOS没有经验,最好不要升级笔记本的BIOS

    网友的一台DELL 1536笔记本,由于刷新过程出错,造成机器无法启动,只有重写BIOS才可恢复了;拆开机器,其BIOS芯片是25l1605 SPI芯片,但从DELL官网下载的BIOS是EXE自刷程序,因此如何分离BIOS,就成了关键问题了。

    耗子还是按以前分离BIOS的规矩,只做分离介绍,不做分析介绍;因为以前也说过,好多网友看文章根本就没有耐心,内容多了,就更没有耐心了;许多与文章介绍的机型完全一样的,都不能参照分离出来,呵呵,耗子真不知道说什么好,有实际参照的都分不出来?我还能说什么?所以,只要主页中有实际文章介绍的机型,参照分不出来的网友,也不要问耗子,耗子对此类问题根本不做任何回复,呵呵。

    还有一个问题,说明一下;有网友说,用网上下载的ULTRAEDIT32,怎么与文章说的操作不太一样呢?这个,我也不好说明什么,只是希望网友使用BIOS维修网站提供的ULTRAEDIT32程序,可能这样就一样了。下载地址:http://www.biosrepair.com/biosfiles/ultraedit.zip

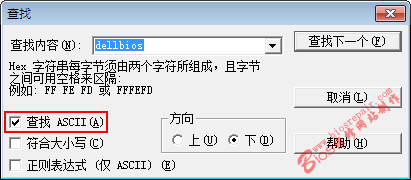

    去DELL网站下载1536的升级文件(文件为1536_A05.EXE),然后使用网站提供的ULTRAEDIT32 16进制编辑软件打开1536_A05.EXE文件。点击ULTRAEDIT32工具栏--“搜索”--“查找”--查找字符“DELLBIOS”如下图:

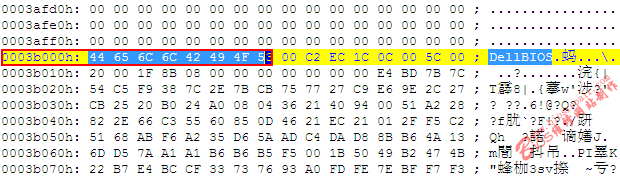

    点击“查找下一个”开始搜索,文件中有多个DELLBIOS的字节,一直接“F3键”向下搜索,直到搜到地址:3B000H地址,如下图:

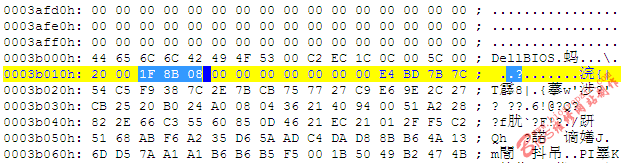

    我们要找的字节是1F 8B 08(为什么这里不直接告诉删除的字节,主要是网友明白如何处理,以便遇到DELL其它相同机型的BIOS文件,明白如何操作),记下1F字节所在的地址,这里是:3B012H,我们要删除3B012H地址前面所有内容;如下图:

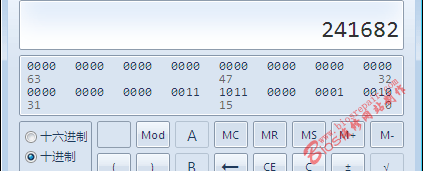

    打开WIN自带的计算器,选择“科学型”--先选择16进制,输入地址:3B012H,然后选择十进制,即可得到需要删除的字节数,这里需要删除:241682 字节,如下图。

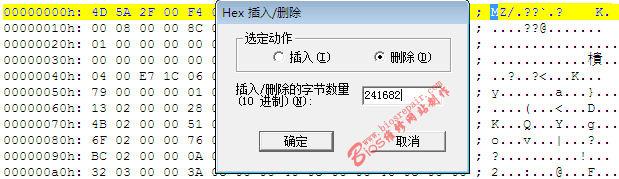

    将鼠标移到文件头部,即000000H地址处;选择ULTRAEDIT32工具栏--“编辑”--“HEX添加/删除”,选择“删除”,输入删除的字节数:241682,如下图:

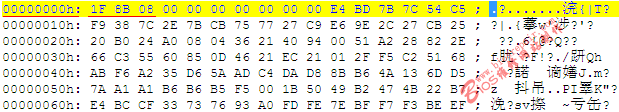

    点击“确定”,删除字节后,如下图显示:

    确定正确删除后,选择ULTRAEDIT32工具栏--“文件”--“另存为”,将文件保存为1536_A5.RAR,将文件保存后,使用WINRAR等压缩程序,即可将保存的文件解压缩;文件解压后,解出一个文件名为:1536_A5,大小为2,097,244字节的文件;那么这个文件就是分离好的BIOS文件吗?答案是“否定” 的,所以下面才是处理BIOS的关键。

    我们解出的这个1536_A5文件,其实是一个HDR文件是BIOS的镜像文件(在以前介绍DELL文件分离时,我已经介绍过HDR文件的格式,有了解的网友可找找以前DELL分离的文章看看)。1536_A5文件大小为2,097,244字节,等于2MB+92字节(2M为2,097,152字节),这92字节分别是头部的84字节和结尾的8字节,除去这92个字节即可得到ROM文件。其中头部的84字节是以$RBU开头的版权字符串,结尾的8字节中前4字节是ROM文件的CRC32校验和的补码,后4字节是前面84字节+2MB完整ROM镜像+4字节ROM校验和的CRC32校验和的补码

    了解了这些,我们下一步要做的是,删除1536_A5文件头部84字节,和尾部的8字节,即可得到一个完整的BIOS文件。

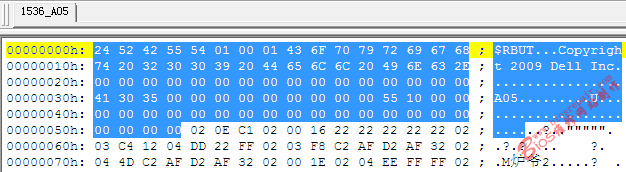

    使用ULTRAEDIT32打开解压出来的1536_A5文件,在头部选择84字节版权字符中,然后选择ULTRAEDIT32工具栏--“编辑”--“剪切”,删除这84个字节,如下图:

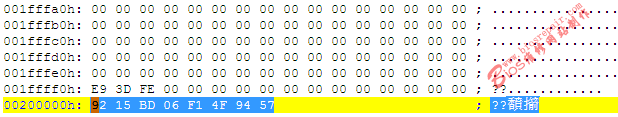

    删除完成后,将鼠标移到文件的尾部,删除最后的8个校验字节,如下图:

    删除完成后,我们得到一个全部字节为1FFFFFH的文件,在全部删除完成后,看一下文件的尾部字节即可;现在这个文件即为一个完整的2M BIOS文件;选择ULTRAEDIT32工具栏--“文件”--“另存为”将处理好的数据保存成文件。

    然后用编程器将修改保存好的文件写入到BIOS芯片中,装机即可完成1536机器BIOS修复。此方法也可适用于DELL的1537等机型,其它机型可参考分离修复。如有问题可联系BIOS维修网站  www.biosrepair.com QQ:125081447
