一、MINI PCI-E测试卡简介
现在新款笔记本在设计时取消打印口和 MINI-PCI
接口，转而采用 MINI PCI-E 新型接口，之前维修人员常用的打印口和
MINI PCI 接口测试卡无法使用，从国外采购的最新MINI PCI-E笔记本测试卡，是新型笔记本主板维修必备工具之一。PCI-E接口的诊断卡，也叫PCI-E测试卡！准确一点叫LPC-DEBUG。
1、稳定的设计
本测试卡是为笔记本电脑研发及维修工程师开发的工具！设计完美，做工精良！采用四层
PCB 基板，保证 33M 频率工作稳定！
此卡带有一个RST复位灯和一个CLK时钟灯，还具有仿真功能，真是难得的LPC-DEBUG工具！
2、bios仿真功能
这款PCI-E诊断卡还具有BIOS仿真功能！何为仿真功能呢？bios仿真卡，顾名思意，本卡的作用是将卡载的bios仿真成主板上的bios，使主板能从卡载的bios来引导。一般用来判断bios相关电路的故障和编写bios的工程师用来调试bios所用。
下面对bios仿真卡作一个介绍，比如我们遇到过片显00的板，测量电压，复位，频率等基本工作条件都正常后，一般的维修人员想到的就是重新刷写bios程序，以避免bios故障引起的不亮，具体操作就是用风枪吹下bios，然后放到编程器上，重新烧录上正确的bios，然后再焊回主板，以此来作为维修方法，但是这种方法是有着不足之处的。因为bios电路故障的故障点，不仅仅只是bios芯片本身，构成bios电路的基本ic有rom片子，io，以及南桥等，其间任一一个部分出了故障，都会导致cpu不能正确的向bios寻址，以至00。
在笔记本电脑维修经验中，这种非rom芯片本体不良造成的bios电路故障率是很高的，而这个时候，一般的维修人员只能去换bios块和重新烧写内容，如果无用，就转移维修思路了。现在有了bios仿真卡我们就可以使用这一硬件工具来进行判断了。bios仿真卡的原理，是通过bios仿真卡的硬件设计，接管板载bios电路的控制权，使cpu由向板载bios寻址，改为向卡载bios寻址，以代替板载bios工作。
举一个实例一片广达的主板，代码当00，各部分工作条件正常，于是准备作bios电路的排除，将一块已经写好与待修板内容一样的bios芯片放到卡载的BIOS槽上，plcc32P的bios块，安放好bios块后，然后将卡插到待修主板的pci-e槽上，然后加电，卡上的debug灯顺利的跑码，这样我们就可以判断为板子上的bios内容出错，这时我们知道问题是板载的BIOS出差，重刷OK的BIN文件再焊回主板，取下卡上的BIOS芯片，本卡的仿真状态即取消，cpu正常的向板载bios寻址。debug卡开始正常的跑码，主板点亮，此板修复。
现在有了这个多功能卡，直接插入PCI-E就能像之前的MINI
PCI诊断卡一样读出准确代码，这能给我们维修带来方便！
最近在联想，HP，东芝，华硕，TCL K41等板上可直接插入PCI-E接口跑代码！
3、外接LPC接口
还有就是LPC接口功能，像IBM T60，PCI-E接口处没有设计LPC信号，我们插在PCI-E上无法使用，这个时间只有通过主板南桥的LPC了！如T60上电不亮屏的机器，945平台不再有MINI
PCI接口，而是PCI-E接口取代之，目前市上还极少有PCI-E接口诊断卡，也无法测得代码，插入我们这块诊断卡也是跑00，再查IBM
T60主板PCI-E接口没有设计LPC信号接入，所以这块卡插PCI-E是无法使用了，看电流有轻微跳动！此板曾在别的维修人员处修过，重新刷过bios，但无效，经过测量后，工作条件基本正常，打开T60图纸，找到南桥LPC线，由于南桥LPC点不好接焊点，在这片T60主板上我们焊到了U31（AT97SC3203）上，用导线分别接上LPC_AD0-3，4根数据线，LPC_RST，LPC_FRAME,LPC_CLK和VCC3V及GND！上电开机，诊断卡立马80起跑了，跑到38停止！用手轻压主板有时能跑4A，这样就很直观的了解这片主板是前面一家维修的修到显卡坏无法再修下去了，问题找到，立马上BGA返修台把显卡换掉，开机很快60-90开机亮屏！
由此看来，IBM T60主板的PCI-E接口没有设计LPC信号接入口，我们只有通过找点来搭接LPC信号了，有了代码直接显示，我们立马知道故障点，也就很快修好别人家修不好的机器了！也因为上一家故障点定位的不对，而无法修好。此板作工精良，功能强大，并且有debug功能，是我们在维修过程中保证维修完成率的利器。有了它，我们就可以修好很多别人修不好的二手板了！
修台机的朋友方便了，绝多数台板用的都是plcc32P的bios块，直接焊在相应脚位上，把BIOS芯片直接放在卡上，就可以用仿真功能。
二、MINI PCI-E 笔记本型测试卡（DEBUG
卡）使用说明
1、使用方法：
将笔记本电脑电源关闭，拔掉电源适配器及取下电池，一般在机器背面会有一个小小的盖板，用螺丝刀拆下螺丝打开盖板！找到
PCI-E
插槽，拆下相同大小的无线网卡模块，插入本卡并固定好！再接电开机，此时本卡就有代码显示，可以根据
LED 数码管显示的代码得知当前主板工作的情况！
本卡的特点：
1．采用 MINI PCI-E 接口设计，挂在 LPC
信号线上工作！适合所有 LPC 信号的主板！
2．采用美国 ALTERA 主芯片，工作稳定，兼容性强！
3．具备 LPC/FWH 扩展功能！有一定的仿真功能！
4．采用显示效果醒目的 2 位一体 LED 数码管！
5．扩展 LPC 信号接口设计，方便接入 LPC 信号！
6．四层 PCB 板设计， LPC 信号工作更稳定，抗干扰！
2、功能介绍：

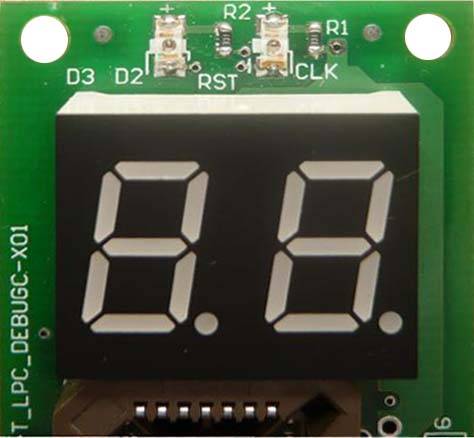

CLK
：时钟信号指示灯，当主板有时钟信号送至此卡时此灯亮，没有请查主板！
RST
：主板复位信号指示灯，当主板有复位信号送到此卡此灯亮，没有请查主板！

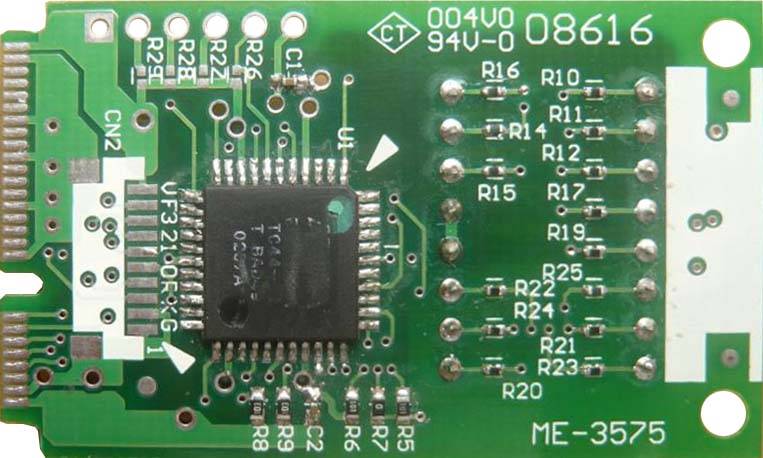

U1 ：是主芯片，美国 ALTERA 公司生产，负责处理 LPC
信号！

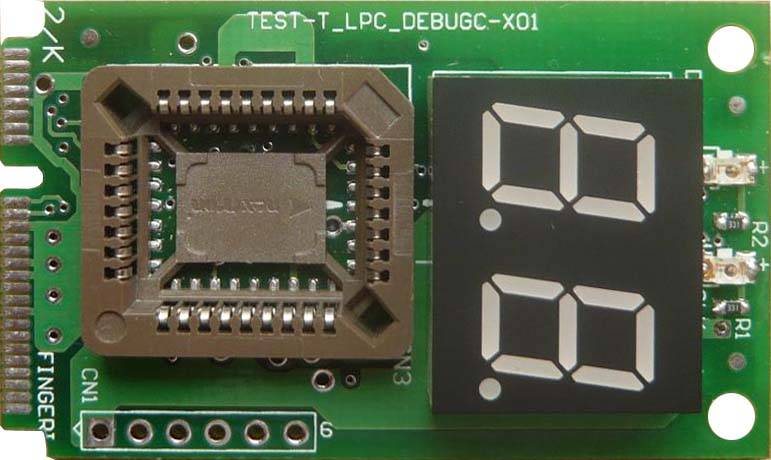

CN3 ：是 PLCC32 BIOS
座子，具备仿真功能，进行仿真时要先将笔记本主板上 BIOS 的 INIT#
信号激活，也就是先把这个信号接地，然后将待修主板的BIOS
资料烧录到好的芯片上，装入测试卡的 BIOS
座子里！（注意：仿真不支持 EC-ROM 类型的 BIOS ，测试卡上的 BIOS
芯片只支持 LPC 或 FWH 的！一般采用的芯片有 49LF004 之类的 PLCC
芯片）。

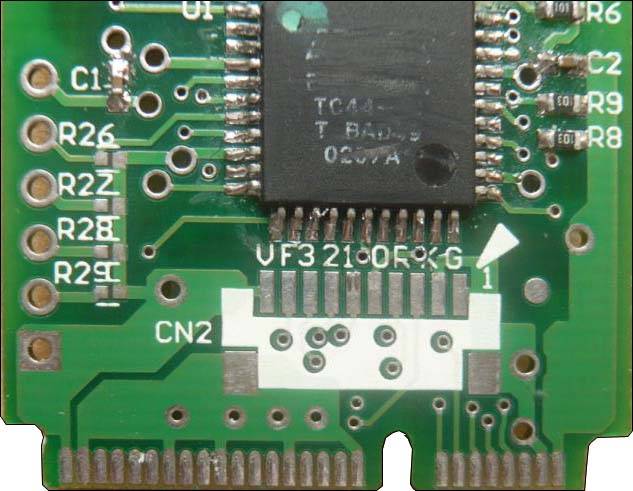

CN2 ：是 LPC 信号接入！方便接线用！
这是 LPC 外部扩展接口！如查
MINI-PCI-E 插槽处没有 LPC 信号时我们可以把主板的 LPC
信号接入到这里！
V=VCC3V 供电
F=LPC_FRAME 帧周期
3=LPC_AD3 地址数据线 3
2=LPC_AD2 地址数据线 2
1=LPC_AD1 地址数据线 1
0=LPC_AD0 地址数据线 0
R=PLTRST 复位信号
K=LPCCLK_33M 时钟
G=GND 地
一般我们只要接这 9 根线满足 LPC
信号定义要求就可以跑代码了！现在主板都有 LPC 信号，只要能找到
LPC 接口接入此处就有相应代码显示出来！
所以这是一个万能的 DEBUG 测试卡！
注意： 如查你的主板 MINI PCI-E
插槽处无 LPC
信号，不能满足本卡的需求，它将不跑代码，这时你需要通过 CN2
接线至主板的相应 LPC 信号上，一般如 PC97551 ， H8/2160
等，详细联接图，在侦错卡说明PDF中，有详细介绍。
 PCI-E主板测试卡说明书下载
三、价格
价格：240元。
|
