部分主板不拆机读取数据方法 |
|

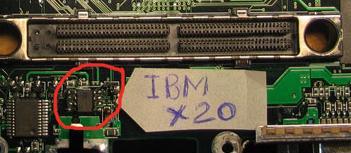

| 部分型号的IBM笔记本电脑，不需要打开机箱，即可通过笔记本上的接口读取eeprom芯片的数据。以IBM X20笔记本电脑为例，其采用的eeprom芯片也是24rf08。 |
|

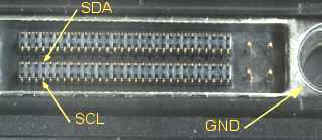

| 但该芯片的SCL和SDA数据线，都接到了主板的replicator_socket接口上，其数据线的定义如下： |
|
| 对于这样的笔记本电脑，我们接编程器的JP1输出的数据线，分别对应接到上图的位置，不用打开机箱，即可读取笔记本电脑eeprom芯片中的数据。 |
