编程器对脱焊24rf08芯片的操作 |
|
| 如果把笔记本电脑主板上的24rf08芯片脱焊，则可以在编程器随机配带的适配器上，对24rf08芯片直接进行读操作，具体操作是： |
|
| 1、对笔记本电脑主板上的24rf08芯片脱焊。一般使用热风拆焊台即可。 |

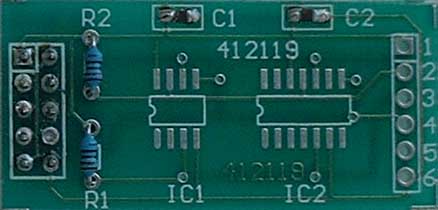

| 2、把芯片焊接在上面的适配器上，如果芯片的方向与适配器上指示的方向要相同。焊接时，电烙铁不要带电操作，可烧热后，拔下电源进行焊接。

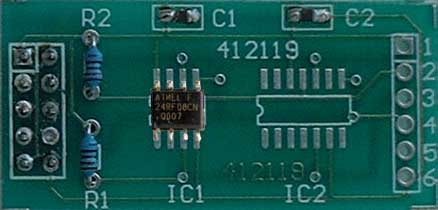

芯片方向：把芯片的正面正对你自己（如下图），在芯片的左下角有一个园点，它指示的就是芯片的第一脚。
|
| 3、把适配器插在编程器的JP2插座上。插座上有限位标记，不会插反。 |
| 4、在一台正常使用的电脑上，用随机配送的串口数据线，把电脑串口和编程器串口连接起来。电池盒上的电源插头插在编程器的电源插座上，打开电源开关，此时，编程器上的绿色指示灯亮。 |
| 5、运行r24rf08程序，读出芯片中的数据。用解密软件读出密码后，把芯片焊回到笔记本电脑的主板上。 |
