编程器对焊在主板上的24rf08芯片的操作 |
|
专用编程器,对焊在主板上的24rf08芯片进行操作时,不必把主板上的24rf08芯片焊下来,只需焊三根线即可,具体操作如下: |
由于笔记本电脑价值昂贵,操作时,必须按下面的操作进行,以免对笔记本电脑造成损伤。 |

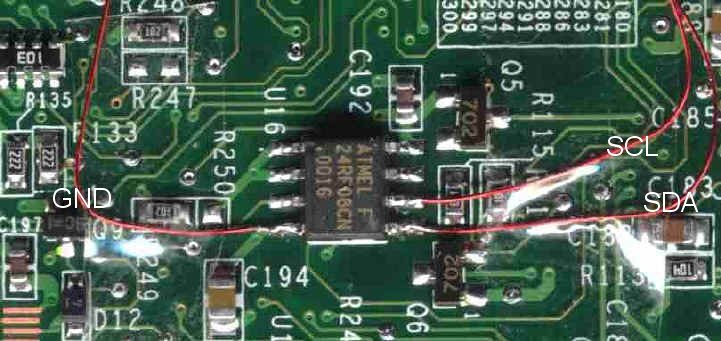

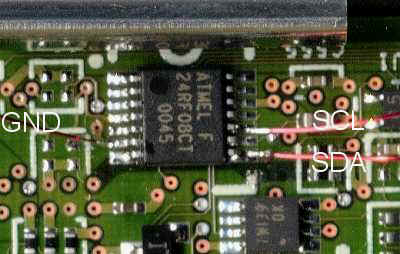

1、打开欲修理的笔记本电脑,确定24rf08芯片在主板上的位置,把编程器随机带的三根导线SCL、SDA、GND(地线)焊到对应的24rf08芯片的管脚上。 |
|
|
焊接时,导线可焊到24rf08芯片的相应管脚上或焊到与相应管脚连通的焊盘上。 焊完线后,另一头的三芯插座,先不要插到编程器上。 |
2、在一台正常使用的电脑上(台式机即可),用随机配送的串口数据线把电脑的串口和编程器的串口连接起来,电池盒的插头插到编程器的电源插头上,电池盒的电源开关不要打开。
|
3、打开待修理的笔记本电脑电源开关,电脑启动时,按F1键进入BIOS设置中,此时,电脑要求你输入密码。 |
进入BIOS设置的原因是,让笔记本电脑的硬件检测等操作停止,以免对读密码操作造成影响。 |
4、把焊在笔记本电脑上的三根线的另一头,插到编程器的JP1插座上。由于JP1的地线高出其它二脚,故插上插头时,是先插上地线,后插上数据线。
|
5、打开电池盒上的电源开关,此时,编程器上的电源指示灯亮。 |
6、运行r24rf08软件,读出笔记本电脑主板上24rf08芯片中的数据。 |
