认识24rf08芯片

注：此文章版权为BIOS维修网站所有，请不要随意转载或用于其它商业目的。
  ATMEL 24rf08存储芯片，是IBM笔记本电脑上专用的存储芯片，它保存有IBM笔记本电脑的OEM信息，象产品序列号、UUID以及超级用户密码等，一般用在600E以后的机器，如600E、A、T和R系列等。其容量为1024字节，正好1Kb。工作电压为：3.3-5.5V。
  和普通的24C系列存储芯片不同，24rf08里面还集成了RFID电路，因此不能用普通的编程器对其进行读写操作。对该芯片的详细了解，可下载本芯片的PDF说明文件。


主板上的24rf08芯片


近距离观看24rf08芯片（Pin 14）

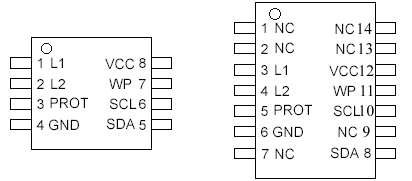

  24rf08芯片的两种封装形式：


8脚封装      14脚封装
  24rf08芯片的管脚定义如下：
