PCB6.0全功能编程器EPROM芯片编程过程

    2010款PCB6.0e全功能编程器，在编程不同模式的芯片时；需要设置编程器的编程模式，通过编程器上的JP4跳线进行设置。

    JP4跳线：EPROM模式：   SPI模式：

    注意：EPROM模式，是除了SPI芯片（25 24 93系列芯片）外，其它27EPROM芯片 28 29 39 49FLASH ROM芯片及FWH/LPC 49LF 39V芯片都属于ERPOM模式；SPI模式，只针对于SPI 25 24 93 8脚的SPI芯片。

    在编程EPROM芯片时，首先将J4跳线，设置成EPROM模式

    运行2010款全功能编程器EPROM驱动，界面如下：

    编程器不同类型的EPROM芯片，要使用不同的转接座，在选择芯片型号后，驱动会标明芯片插入的位置的。

    3.3V FWH/LPC芯片在编程器上的安装位置：

    5V DIP或PLC芯片在编程器上安装位置：

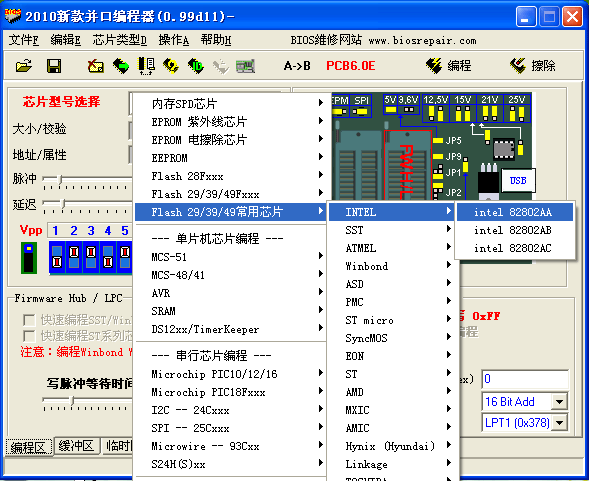

    下面以编程FWH/LPC芯片，INTEL82802AA芯片为例，做以详细介绍：运行编程器驱动程序，点击芯片选择，选择Flash29/39/49常用芯片--INTEL--Intel 82802AB。

    也可在芯片选择菜单栏中，按下芯片选择芯片型号按钮（Device）选择。由于IN82802AA芯片是FHW/LPC芯片，因此驱动上标明了芯片插入的座。由于芯片是PLCC32封装的，因此使用随编程器提供的DIP-PLCC32转接座即可。将PLCC32适配器插到FWH/LPC座上。在下面的图中，显示出了DIP拔动开关上各个开关的设置位置，你要按此图，对编程器上的DIP开关进行设置。DIP开关旁边的跳线，也要按程序中出现的示意图，仔细设置好。

    编程器上12位的红色拔动开关，一定要与驱动提示位置对应。

    DIP开关的设置是这样的：正对DIP开关，开关的上方是ON，下方是OFF，把DIP开关调到上方，就是处于ON的位置。

    上面的示意图中，DIP开关的状态是：OFF、ON、ON、OFF、ON、ON、OFF、ON、OFF、ON、OFF、ON。

    芯片选择按钮下面显示的是芯片的参数，一般来说，芯片的参数不需要调整，使用系统的默认值即可。
    大小/校验值(Size&checksum)：显示芯片的容量和缓冲区数据的校验值。
    地址属性(Shift&pattem adress)：显示待编程芯片的地址范围和最高地址位。
    写脉冲属性(tWP/WC)：显示待编程芯片的写脉冲宽度和写入延迟时间。

     设置好编程器后，我们即可对芯片进行备份或刷新程序。

    1、备份文件

    如果芯片中有内容，我们可以将芯片中的内容读出，并保存成文件；也可以直接写入其它芯片中。

    读取文件

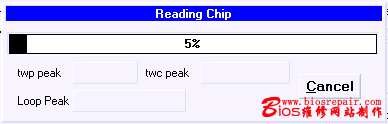

    选择驱动菜单栏中的操作--读取（[Action]--Read），或就可以点击工具栏上的“读入”按钮，读出芯片内容。读出的内容保存在缓冲区中，如果缓冲区中有数据将覆盖这些数据，你可以点击程序画面下面的“缓冲区”项，拖动缓冲区的滚动条来查看数据。

     在读取芯片程序的过程中，编程器上的黄色指示灯亮，表示已为芯片加上工作电压。

    保存文件

    如要将缓冲区中读出的内容保存成文件，选择文件--另存为（[File]--Save AS）或选择工具栏中“保存”按纽，将文件保存即可。

   2、编程芯片

    选择好芯片类型并正确插好芯片后，点击菜单栏文件--载入（[File]--Load）或工具栏上的“打开文件”按钮，把你要写的文件读入到缓冲区。该文件可以是你从网上下载的升级文件，也可以是你以前保存的备份文件。

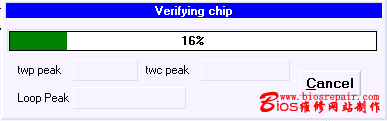

    注意，FWH/LPC芯片必须是空的才能写入，因此要先擦除，然后才可编程写入；点击工具栏上的“擦除”按纽，擦除芯片内容，再使用“空检查”来检测芯片是否为空。然后，点击工具栏上的“编程”按钮，把缓冲区的数据写入芯片。编程完毕后，程序将自动校验写入的数据。

    在对芯片进行编程的过程中，黄色指示灯亮；如果该芯片同时需要Vpp编程电压，则红色指示灯也会亮

    程序对系统资源占用较少，在对芯片编程的过程中，你完全可以打开另外的窗口，进行其它的操作。

    3、复制芯片

    先选择芯片类型，然后插上原始芯片，使用“读入”功能读出原始芯片的数据，然后换上要写入的空芯片，使用“编程”功能写入数据即可。

    注意：如果芯片型号选择错误，或者插错位置都有可能烧坏芯片。

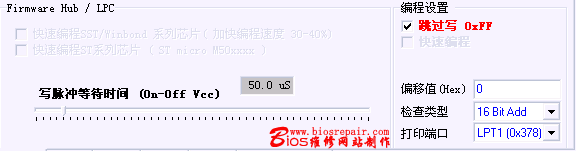

    以下内容是关于芯片及编程参数设置的，对于高级用户，才可以使用下面的操作，如果芯片编程正常，请不要进行下面的调整；对于初级用户，也不要调整下面的参数。

    写脉冲等待时间(R/C delay time)：调整编程脉冲延迟。如果你的电脑速度很快，编程器工作不正常，可以把延迟值调大。
    跳过FF(Skip Write 0xFF)：选择编程时是否跳过内容是FF的字节。
    快速编程(Fast Programming）：选择是不是快速编程。
    端口选择(Printer Port)：选择多功能编程器连接的并口。通常是LPT1（0X378）。
    偏移量(Offset）：设置编程开始的地址。
    效验方式(Check Type）：可以选择32位CRC或者16位累加方式。

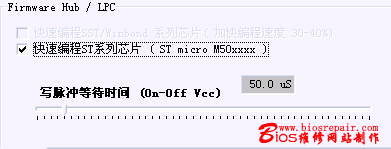

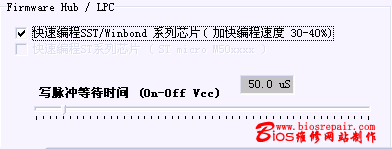

    在编程SST或ST系列FWH/LPC芯片，可以选择下述选项，以加快读写速度。

    注意：

    1、有些芯片，需要先擦除后，才能正确写入，因此在芯片编程操作前，最好先将芯片擦除清空。

    2、编程器时，要先选择芯片，然后根据驱动提示，正确设置12位红色拔动开关。

    3、在启动机器的过程中，编程器的工作状态不稳定。因此，要等机器进入WINDOWS界面，启动驱动程序，选择好芯片的型号后，才能把芯片插到编程器上。

    4、编程器对芯片进行读写操作时，才给芯片加上工作电压，编程器上的线灯或黄灯亮，此时不要取下芯片，如果想中断操作，按下结束按钮即可；芯片读写结束后，芯片上加的电压已消失，可换芯片后再写，这不属于热插拔。
