一、编程器上的跳线
1、[图1 J6 J7 J8跳线]编程电压调整组合跳线（J6、J7、J8），用来设置27系列芯片的编程电压。注意，此跳线默认输出电压12.5V，跳线组合设置，请参考编程电压调整跳线
2、[图7 J3跳线]4M容量芯片转换跳线，在默认位置上，烧写4M以下容量的芯片，当烧写4M容量的芯片时，按编程器程序提示，该跳线设到上面位置。
3、[图C J9跳线]VPP电压跳线。当烧写W39VXX及W49VXX系列芯片时，该跳线一定要拨下来！
二、扩展插头：
1、[图7 J11扩展数据线]：用于烧写大容量芯片时，接外接数据线。
2、[图4 J4跳线]：用来设置ERPOM和SPI编程模式跳线，当编写EPROM或SPI芯片时，需要设置此跳线。
三、编程器上集成的适配器：
[图9 双列锁紧DIP32适配器]：蓝色的32脚双列锁紧适配器，所有DIP（双列直插或PLCC）封装的芯片，都放在上面烧写。
[图A 双列锁紧DIP32适配器]：蓝色的32脚双列锁紧适配器，所有标明FWH/LPC芯片,都放在上面烧写。
[图8 双列锁紧DIP16适配器]：蓝色的16脚双列锁紧适配器，所有25
24 93系列8脚SPI芯片，都放在上面烧写

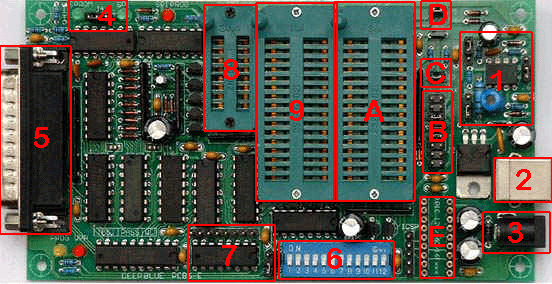

四、编程器各模块介绍[以图片上标识数字介绍，请参考对应]：
1、编程电压调整组合跳线（J6、J7、J8），用来设置27系列芯片的编程电压。注意，此跳线默认输出电压12.5V，跳线组合设置，请参考编程电压调整跳线。
2、USB供电接口，使用随机提供的USB联接线，联接主板USB接口，为编程器提供工作电压。
3、DC供电接口，联接随机提供变压器，为编程器供电 。
5、25孔并口插座：通过随机并口电缆连接计算机并口，用于编程器与电脑进行数据通信。
6、DIP开关：在对27系列、28系列、29系列、39\49系列等存储器芯片进行读写等操作前，需将此开
关拨至相应位置。具体位置在驱动中选择芯片型号后，驱动显示对应的设置图，请参照设置即可。/
7、芯片扩展跳线，针对4M或8M芯片，以及大容量数据线扩展。跳线组合设置请参考芯片容量扩展跳线
B、编程调整跳线，用来设置2732、2716、2816、I28F001、AT29C256几个特殊芯片的。跳线组合设置请参考芯片编程调整跳线。
C、VPP电压调整跳线，对于编程WINBOND 39V 49V系列芯片时，要将此跳线拔下；编程其它芯片型号要插上。
9、32PIN零插拔力集成电路插座(ZIF32)：用于27系列、28系列、29系列DIP或PLCC芯片、ATMEL
89系列单片机适配器、FWH／LPC系列芯片适配器。
A、39/49系列FHW/LPC系列存储器芯片及该系列芯片PLCC适配器、
E、用于PIC全系列单片机适配器、ATMEL AVR适配器、PHILIPS单片机适配器。
D、为3.3V-3.6V编程电压调整跳线，在写29系列低电压芯片或25系列SPI芯片时，要拔下此跳线。编程其它芯片型号要插上。
五、编程器跳线设置
[JP6
JP7 JP8-跳线编程电压调整跳线]
[JP3跳线-芯片容量扩展跳线]
[JP1 JP2跳线-芯片编程调整跳线]
|
