PCB6.0E全功能BIOS编程器简介

    PCB60E版本全功能编程器,真正的多功能编程器,配合本站最新版本驱动程序,在支持原有EPROM/FLASH等常规芯片的基础上,全面支持24\25\93及25XX全系列SPI FLASH芯片;全新电路设计,主电路电子开关切换;软件操作简单,相应操作提示直观明确,与市场新出芯片同步升级,满足你工作中的一切应用需求!

    一、2010版PCB60E全功能编程器简介

    驱动程序全中文界面,最新款驱动程序全面兼容WIN95/98/Me/2000/XP/VESTA操作系统

    支持EPROM、EEPROM、FLASH、PIC、AVR、MCS-51、MCS-48/41、I2C、93Cxx、ISP、SPI 25XX等系列类型的芯片,具体型号类别有:27Cxx、28Cxx、28Fxx、29Fxx、AT29Cxxx、39SFxxx、49xxx、24Cxx、93Cxx、PIC16xxx、DS12xx、AT89Cxx、AT89Cx051、25xxx、AT90Sxxx、EPROM16bit、29Fx00、28Fx00等芯片(详细支持芯片列表,请见这里)。支持810、815、845、915、945,975;SIS VIA和NF系列的等目前所有主板BIOS芯片

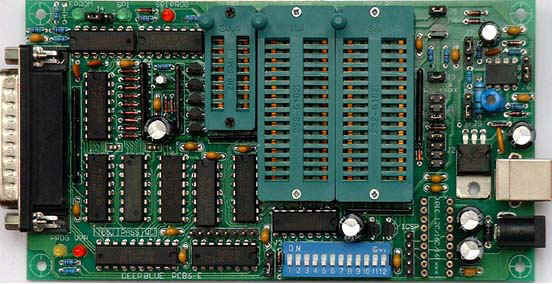

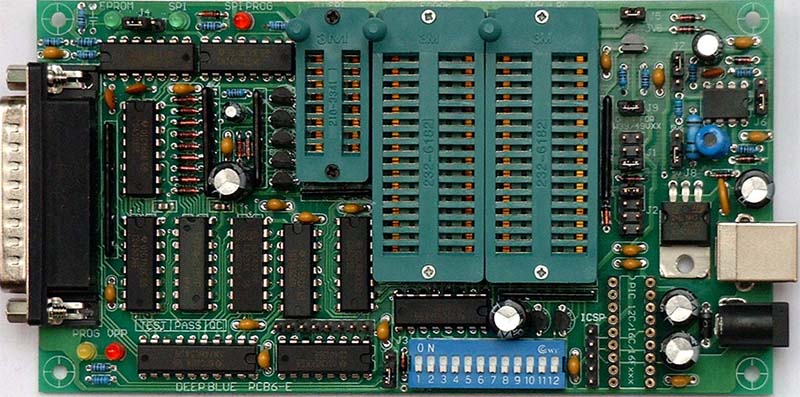

点击图片看大图

      支持目前所有主板及网卡启动芯片上的EPROM、EEPROM、FLASH ROM芯片、串行SPI芯片。可用于维修台式机及笔记本电脑主板BIOS,写网卡启动芯片;

      软件驱动新增8000多种新款芯片,全面支持所有24XX、25XX、93XX,全面支持所有新款SPI串行芯片,支持器件包括 EEPROM I2C (24Cxxx)   EEPROM Microwire (93Cxxx)    EEPROM SPI (25Cxxx, 25LVxxx, 25Fxxx, 25Pxxx), 配置 (EE)PROM: AT17xxx, 包括LV 系列等;一些特殊芯片(如数字温度计,笔记本密码芯片24RF08,硬盘BIOS芯片, 笔记本电池芯片,液晶驱动板PM25LV系列芯片...)

      支持所有SPI FLASH 芯片,各种新型主板,显卡,硬盘 SPI BIOS芯片。目前软件可以支持所有8PIN内的可编程器件。

      VCD、DVD、彩电、传真机、打印机、汽车气囊、里程表上使用的串行EEPROM芯片;

      汽车发动机28/29F200-800存储芯片;

      支持MCS-51系列、AVR系列等单片机芯片(外接适配器)。

      支持PIC全系列单片机芯片(外接适配器)。板上集成PIC适配器,20脚以内的PIC不需外接适配器,如PIC16F684/16F629/12F629等8脚汽车发支机芯片。

      支持TSOP32、TSOP44、TSOP48封装的全系列芯片(外接适配器)。

      可以解除AM29F040B等芯片的保护状态。


      bullet.gif (190 字节)支持的文件格式包括:Binary ,HEX:Intel, Intel EXT, Motorola S, MOS,Exormax, ASCII - SPACE - HEX 。

      bullet.gif (190 字节)软件持续升级,承诺根据市场上推出的新型芯片,及时推出新款升级程序,在线提供技术支持!


    二、2010款PCB60E全功能编程器产品性能

      独家推出:编程器主板上集成DIP32镀金双列锁紧插座DIP8镀金双列锁紧插座Firmware HUB/LPC32镀金双列锁紧插座、PIC单片机插座等,配套DIP32-PLCC32适配器、SOIC简易适配器座。

      独家推出:改进供电电路,采用精密可控稳压集成电路,可为25 SPI FLASH芯片提供工作所需要稳定的、真正的3.6V工作电压目前有介绍说PCB4.5C,有3.3V-3.6V电压调整的编程器就可支持低电压的25芯片,这是错误的宣传;如果相信这些错误的宣传,那就小心你的25芯片了,呵呵;其实判断很简单,在PCB4.5C版本的编程器上测试一下25座8脚的编程电压或看一下电路就知道了,别说没有提醒呀!!其它盗版编程器上,绝无此集成电路,导致编程器电压不稳且不准确,经常写不了芯片,甚至烧毁编程的芯片!

      独家推出:可以使用USB或电源变压器供电,是双电源的编程器。自恢复保险丝,配合USB和DC电源保护电路,可在编程器或电源损坏时,自动断电,保护编程器和主板USB安全,增加了操作安全性。(在没有此保护电路的编程器,当使用USB供电时,如遇编程器短路等损坏时,会损坏主板USB接口)

      独家推出:MCU控制电子开关,硬件切换简单、方便可靠,避免落后的机械开关切换所造成的开关噪声及潜在隐患,有助于提高噪声抑制并保持最低功耗

      SPI电路,采用万能引脚电路、泵电源技术并提供IC管脚图,编程器使用操作简单,不需要进行复杂的跳线设置,只需运行驱动,选择芯片型号,将芯片插到编程器座上,即可进行读写操作,不需要再做其它任何手工设置;可以自动侦测IC插反、插错、空接、短路、接触不良、内部断路,有效避免因操作疏忽而导致的不必要的损失。可能是目前市场上拥有该功能的最经济的万用编程器。

      独家推出:硬件电路全部采用进口元件,全金属膜电阻元件;应用最新款肖特基二极管BAT85组成上升时间加速电路,有效地解决了上升时间问题,由于加速了上升沿,从而提高了噪声抑制并降低功耗。

      软件提供各种IC接脚图,便于查阅;非常适合教学,维修,设计。可自动侦测IC插反、插错、空接、短路、接触不良、内部断路,有效避免因操作疏忽而导致的不必要的损失。是目前市场上拥有该功能的最经济的万用编程器。
