修复升级失败的SPI BIOS芯片一例

    一网友BIOS刷新失败，导致重新开机后不能启动机器，当地无法维修，到科技市场维修未果后，把主板拿到我处，进行维修。

    主板是微星的MSI K9N NEO V3，主板拿到手后，明白在外面修不好的原因了。该主板采用了最新的SPI 8脚BIOS芯片，目前，支持这种芯片的编程器比较少，再加上BIOS芯片是焊在主板上的，连专业的科技市场、专业的维修店也修不好，也就不足为奇了(其实好多做维修的，水平真的.....不敢考虑呀)。

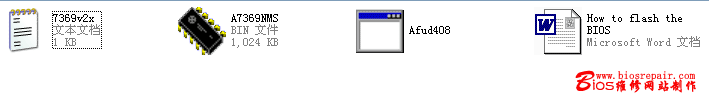

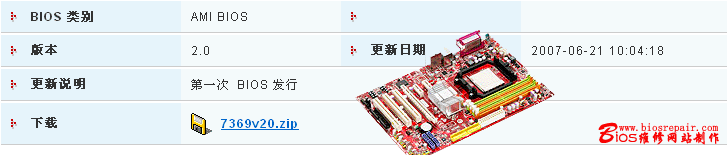

    有了专业的设备，维修也很简单：1、从网上下载该主板相应的主板BIOS文件；2、用编程器把下载的文件写入到芯片中即可。

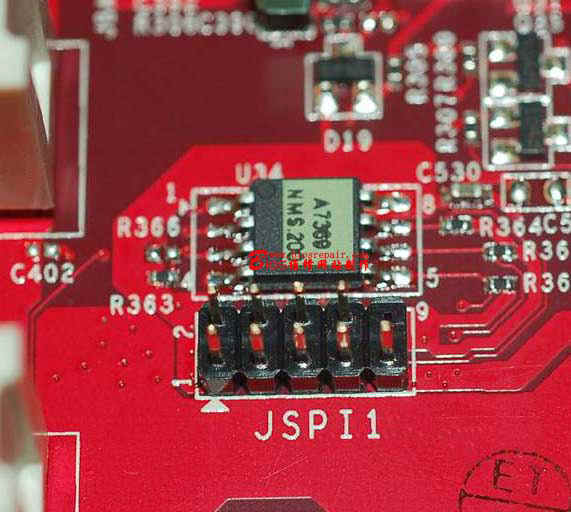

    用编程器把下载的文件写入：揭下芯片的标签，BIOS芯片的型号是W25X80，芯片上面实际上没有注明厂家，但是有Winbond（华帮）公司的厂标。该芯片是8M的。因些，下载的文件大小，是1M的（1 048 576字节）。

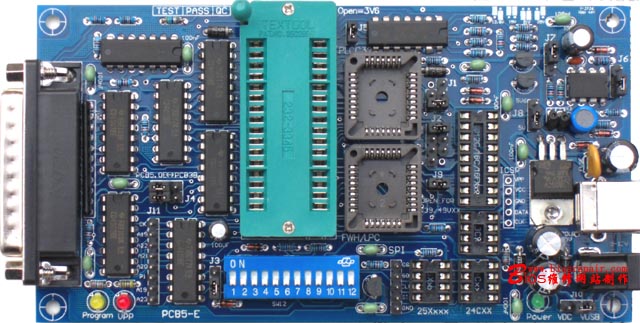

    使用我们最新款的2009款多功能编程器，就可以支持这种新型的SPI 8脚封装的BIOS。

    编程器上，调节编程电压为3.6V，就一点可是千万要认真做好的。盗版出来的编程器，3.6V编程电压是不控制SPI芯片的，这样，如果冒然插上芯片进行烧写，极有可能在编程的瞬间，导致芯片损坏。

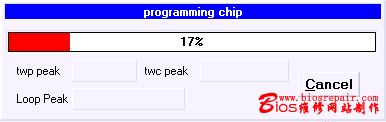

    启动编程器控制程序，找到相应的芯片型号，调入要写入的文件，擦除，编程即可。

    维修工作就简单就完成了。因此，还是那句老话：工欲行其事，必先利其器。有了性价比良好的工具，可以很容易地把看起来很复杂的事情做好。

    维修结束，网友留下100元欲做维修费，我们还是坚决地拒绝了，为广大用户免费烧写BIOS，是我们一贯的宗旨，过去我们是这样一直做过来了，将来也会继续这样做下去的。

    最后，询问网友主板损坏的原因，原来他是使用了微星的在线升级功能后，导致BIOS损坏的。在此提醒大家，如果网络不是很好，一定要谨慎使用在线升级BIOS的功能，否则，因网络不通畅导致BIOS刷新不彻底的悲剧还会重演！
